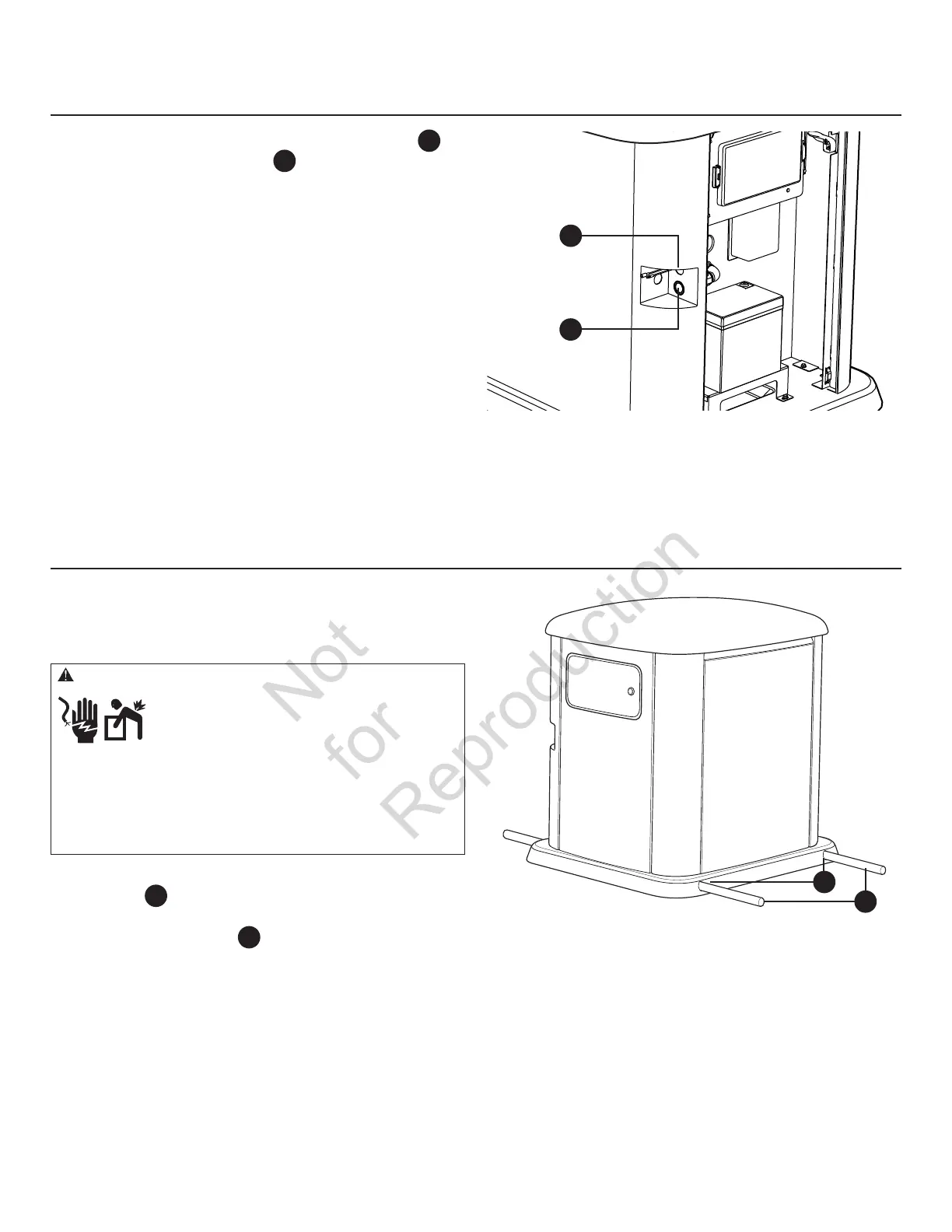

Emplacements de l’admission du combustible et de l’entrée électrique
Le connecteur de prise de carburant de 3/4 pouce N.P.T.
A
et l’endr
oit électrique d’admission
B
est montré à la droite.
Le génératrice d’état d’
attente a été fixé à son berceau de
montage avant l’expédition. Sauf si stipulé par un code local,
aucune dalle en béton n’est nécessaire.
Soulèvement de la génératrice
La génératrice pèse plus de 240 kg (530 livres). Il faut utiliser
des outils et de l’équipement appropriés et recourir à un
personnel qualifié pour chacune des phases de manipulation
et de déplacement de l’unité.
Deux tuyaux de 122 cm (48 po) de long d’un diamètre de
2,54 cm (1 po)
C
fournis par l’installateur sont requis pour
soulever la génératrice manuellement
. Insérez les tuyaux
à travers les trous de levage
D
situés près de la base de
l’unité.
V
ous pouvez également soulever l’unité à l’aide d’un
crochet ou d’un palan fixé aux tuyaux de levage, en autant
qu’une barre d’écartement soit utilisée pour s’assurer
que les chaînes ou les câbles soient dégagés du toit de la
génératrice.
AVERTISSEMENT Tension dangereuse - Tout contact avec les
lignes d’électricité peut causer un choc électrique
ou des brûlures.
Risque de levage/Objet lourd - Peut entraîner un
claquage musculaire ou des blessures au dos.
• Si vous utilisez un appareil de levage, prenez garde de NE PAS
toucher aux lignes d’électricité.
• NE soulevez ni ne déplacez PAS la génératrice sans aide.
• NE soulevez PAS l’unité par sa partie supérieure car cela
endommagera la génératrice.
Lorsque l’unité est en place, bouchez les trous de levage à
l’aide des bouchons pour les trous de levage fournis.
Il y a des pochettes de levage dans chaque coin, entre la
base de la génératrice et son berceau de montage. À l’aide
de la peinture pour retouche fournie, effectuez les retouches
de peinture pour toute surface écaillée.
A
B
84
C
D
