GE HOME GENERATOR SYSTEM 11000 WATT Installation And Start-Up Manual

59

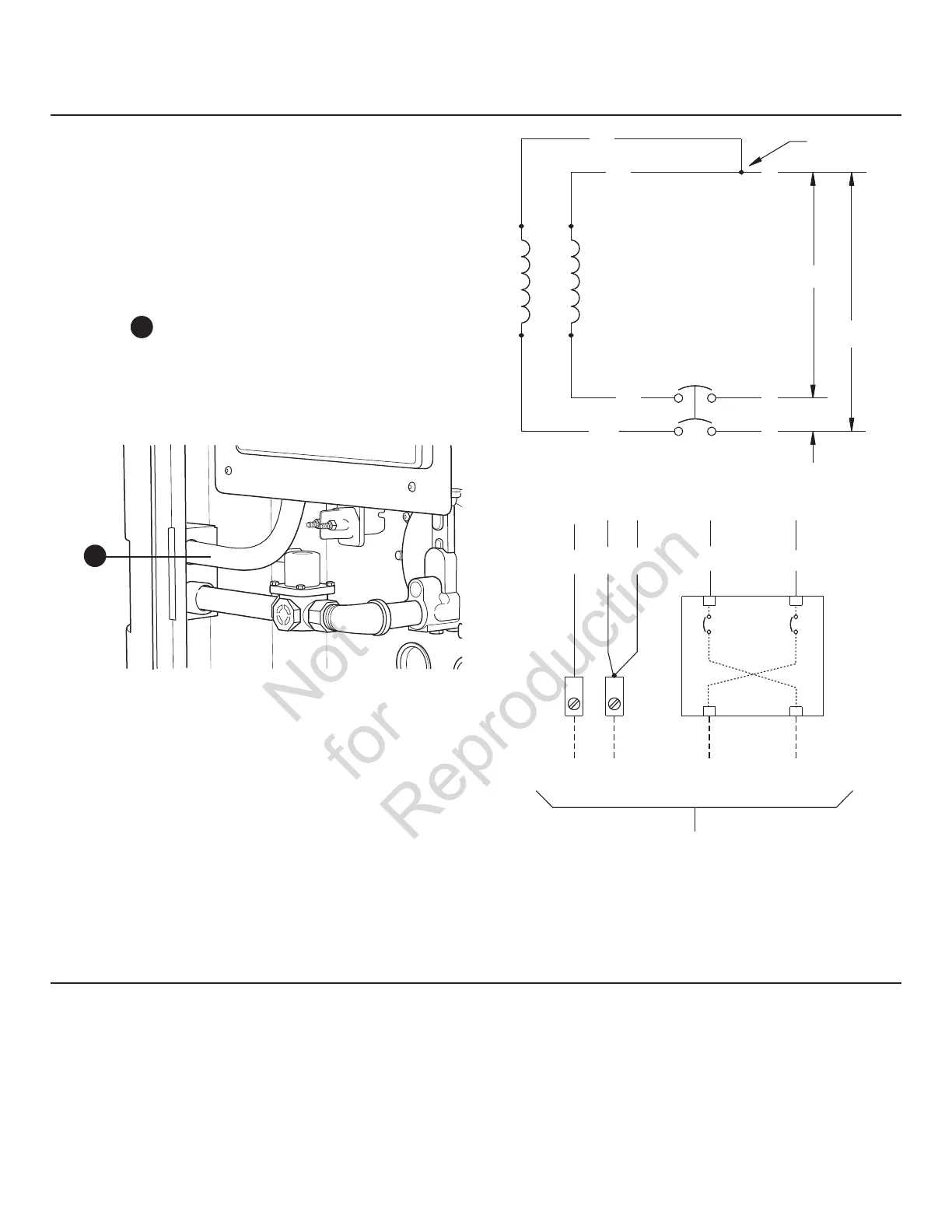

Sistema de conexión de c.a. del generador
En el sistema de generador de doméstico se utiliza un
sistema de conexión monofásico de CA de tres hilos. El
conjunto del estator consta de un par de devanados
estacionarios con dos terminales que salen de cada
devanado. La unión de los conductores 22 y 33 forma el
neutro, como se muestra en el diagrama siguiente. El manual
ilustrado de componentes incluye un esquema completo y
un diagrama de conexiones.
AVISO El neutro no está conectado a tierra en el generador.
El conducto
A
entre la entrada eléctrica de la esquina y el
panel de contr
ol es un requisito exigido por UL. Si se quita,
debe sustituirse por un conducto similar.
Conecte a tierra el sistema de generador de doméstico con
arreglo a los códigos y normas vigentes. El terminal GND
(tierra) del generador está situado en el interior de la puerta
del panel de control, bajo la tapa del interruptor.
Conexión a tierra del generador
33
240V
11
22
44
120V
120V
1122 33 440
Neutro
Devanado eléctrico
Disyuntor
Tierra
Hacia el conectador
Línea 1Línea 2
Disyuntor
A
Neutro
Not
for
Reproduction
