Interconexiones del circuito de control
Los cables “240V Utility” (servicio de 240 V) se deben pasar
a través del conducto. “240V Utility” suministra potencia a
la tarjeta de circuito impreso del generador, el calentador
opcional de la batería y de aceite y el cargador de la
batería. El generador arrancará cuando se interrumpa la
alimentación de servicio.
Conecte cada terminal del circuito de control del generador
al conectador automático. Para ello, utilice el conector
bipolar incluido y cable de cobre 14 AWG de 300 V, como
mínimo, suministrado por el instalador.
Cuando realice las conexiones, considere el tipo de cable y
las especificaciones de torsión impresas en el disyuntor y
conector neutro/de conexión a tierra.
Comunicación del conectador
(Unidades con un ACCM II o tablero de control
posterior solamente).

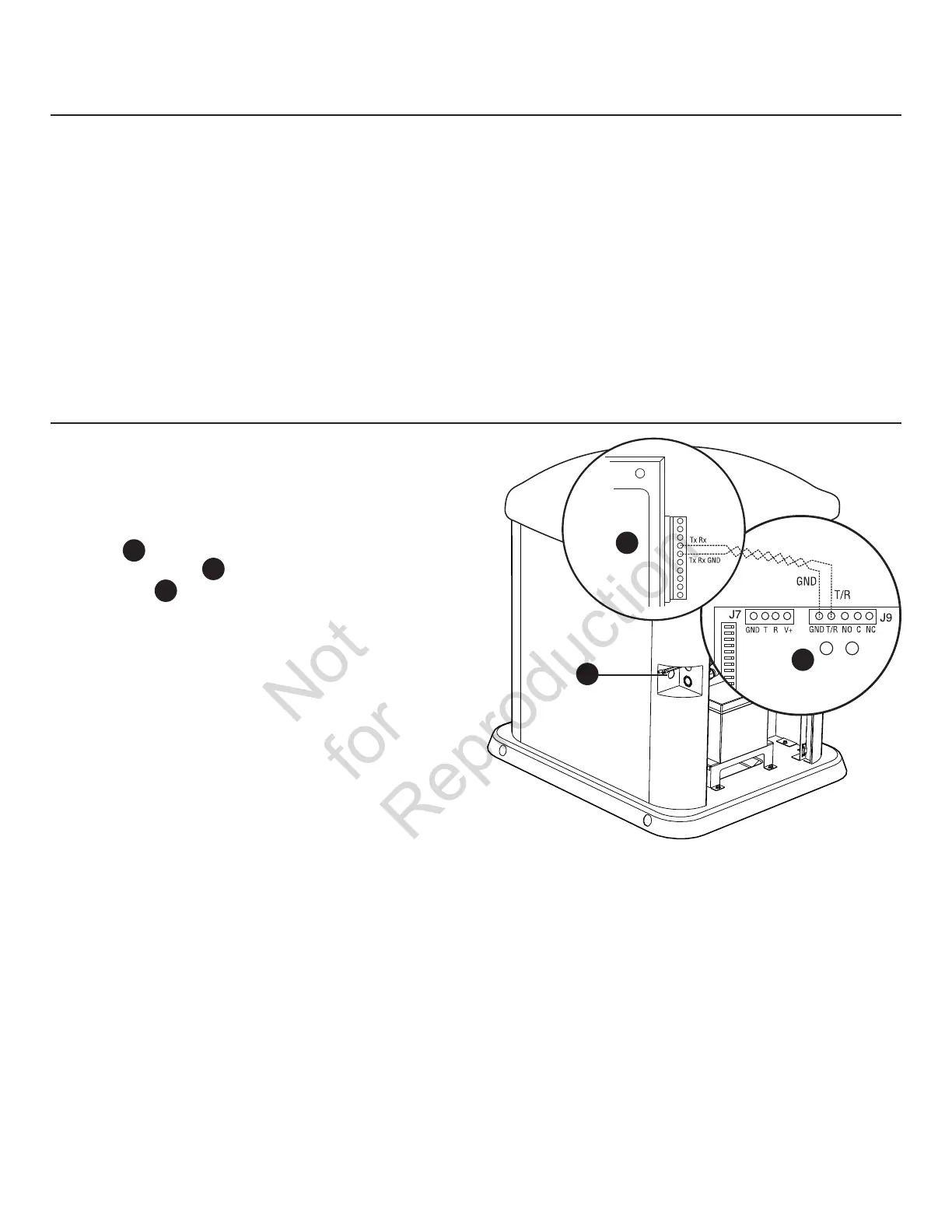

Utilizando conductores de par torcido 18 AWG, con
una longitud máxima de 61 m (200 pies), conecte los
terminales Tx Rx y Tx Rx GND desde el panel de control del
generador
A
a los terminales T/R y GND en la tarjeta de
contr
ol del conectador
B
por medio del orificio de acceso
de tensión baja
C
.
B
C
A
