Installation Guidelines For 60 Hz EcoGen™ Generators 51
Section 11: Diagrams

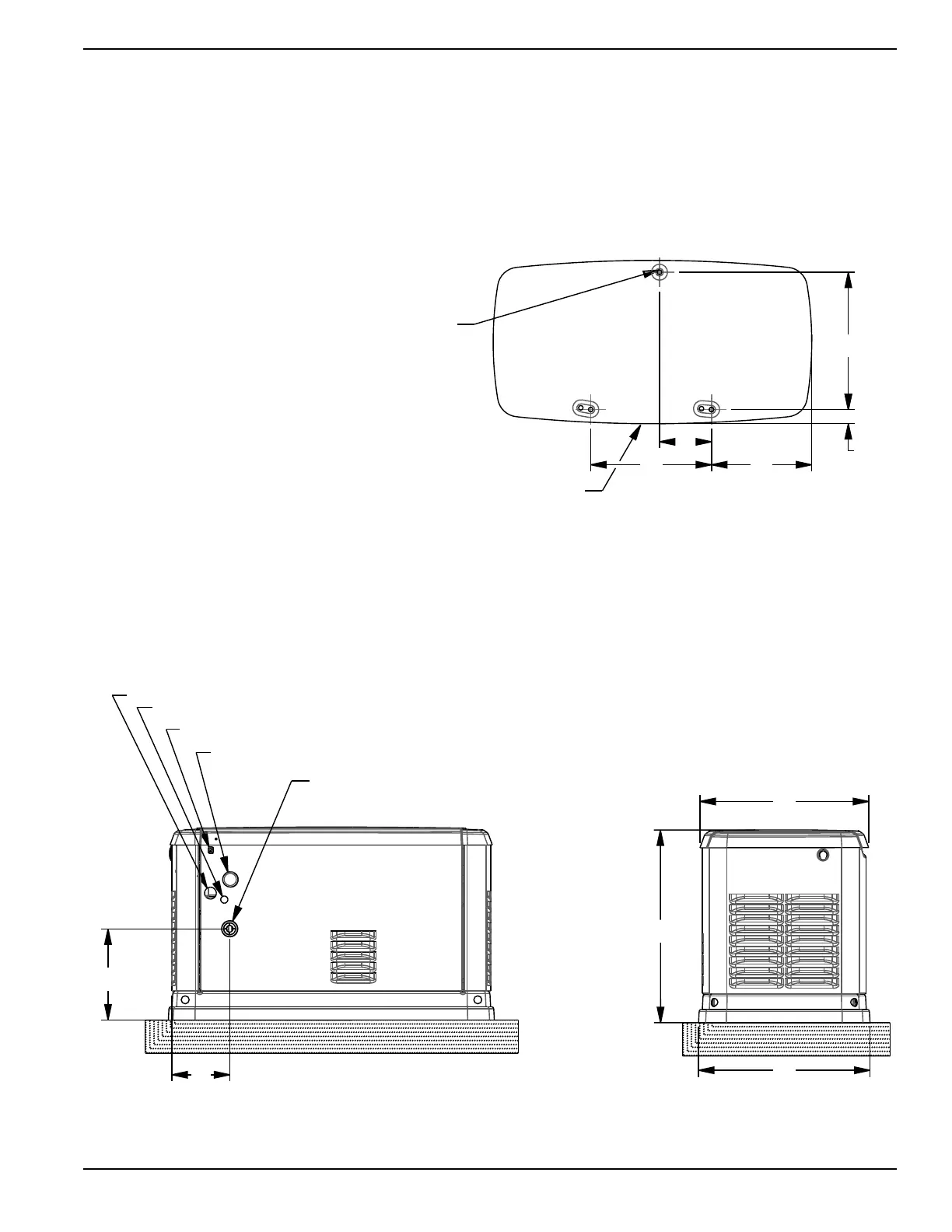

Installation Drawing (10000037315 rev A—1 of 2)
635
[25.0]
733
[28.8]
648
[25.5]
345
[13.6]
68
[2.7]
393
[15.5]
457
[18.0]
521
[20.5]
19.7
[7.7]
218
[8.6]
LEFT SIDE VIEW
REAR VIEW
MAIN AC/CONTROL WIRING HOLE FOR 3/4" CONDUIT
MAIN AC/CONTROL WIRING HOLE FOR 1 1/4" CONDUIT
FUEL INLET : 1/2" NPT
REQUIRED FUEL PRESSURE : NATURAL GAS : 3.5-7" WATER COLUMN
LIQUID PROPANE (VAPOR) : 10-12" WATER COLUMN
WIRELESS MODULE
BOLTS RECOMMENDED
10 [3/8] DIA. MASONRY ANCHOR
HOLE (3) PLACES,
16 [5/8] DIA. CLEARANCE
A CONCRETE PAD
OPTIONAL MOUNTING TO
HOLE LOCATIONS FOR
FRONT OF UNIT
MOUNTING TO CONCRETE PAD
AUXILIARY SHUTDOWN SWITCH
-REMOVE FACTORY PLUGS AND DISCARD
-CLOSE ANY UNUSED HOLE WITH A NEMA
3R RATED PLUG (FIELD SUPPLIED)
(
)
