SmartBox
®
1 / SmartBox
®
2 / SmartBox
®
3
6 / 20 Nr artykułu 28 100 77 e

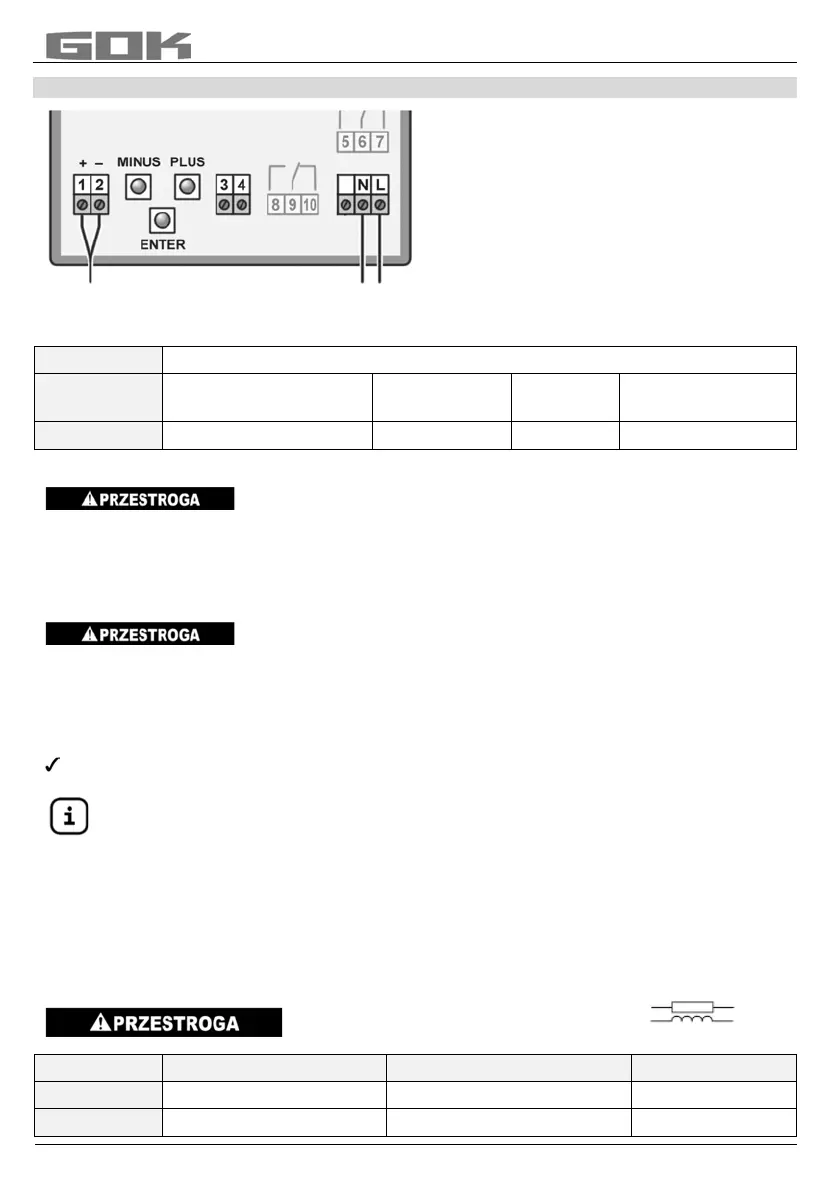

INSTALACJA ELEKTRYCZNA
Napięcie zasilania:
Napięcie: 230 V AC 50 Hz
Połączenie: zaciski N oraz L na
wskaźniku (przewodu nie ma
w dostawie).
Instalacja elektryczna
Połączenie pomiędzy wskaźnikiem a sondą
Napięcie
Napięcie sondy 20 V DC
Podłączenie
Kabel sondy podłączyć
na zaciskach
+
SmartBox
Sondy - styki
1
2
zbiornik 1
Instrukcje bezpieczeństwa dotyczące podzespołów elektrycznych
Działanie i bezpieczeństwo pracy urządzenia można zagwarantować
wyłącznie w przypadku spełnienia warunków klimatycznych podanych w DANYCH
TECHNICZNYCH. Jeżeli urządzenie przetransportowano z otoczenia zimnego do ciepłego,
wskutek skraplania się wody mogą pojawić się usterki działania lub urządzenie może nawet
ulec całkowitemu zniszczeniu. Z tego powodu, przed uruchomieniem urządzenia należy
odczekać na wyrównanie temperatury urządzenia do temperatury otoczenia.
Jeżeli pojawi się podejrzenie, że urządzenia nie można już
bezpiecznie użytkować, należy je wyłączyć z użytkowania. Urządzenie może stwarzać
zagrożenie dla bezpieczeństwa użytkownika gdy np.:
widoczne są jego uszkodzenia
nie pracuje zgodnie z zalecaniami
przez dłuższy czas przechowywano je w nieodpowiednich warunkach
W p
rzypadku wątpliwości, należy przesłać urządzenie do producenta w celu jego naprawy
lub konserwacji.
Przestrzegać instrukcji bezpieczeństwa i instrukcji obsługi podłączonych urządzeń.
Połączenie kontaktu przekaźnika na wskaźniku SmartBox
®
2 oraz SmartBox
®
3
SmartBox
®
2 wyposażony jest w dwa przekaźniki (SmartBox
®
3 1 przekaźnik) służące do
podłączenia zewnętrznego obiegu prądu lub do sterowania zewnętrznym urządzeniem
alarmującym lub sygnalizatorem. W przypadku awarii urządzenia lub w momencie, gdy stan
napełniania (lub opcjonalnie temperatura) jest powyżej / poniżej wybranego stanu
granicznego, styki przekaźnika 6 + 7 oraz 9 + 10 są zamknięte, względnie 5 + 6 oraz 8 + 9
otwarte - patrz zapis na platynie w urządzeniu.
Prąd rozdzielczy
maksymalnie 3,5 A
Napięcie rozdzielcze maksymalnie 250 V AC
Połączenie
Normalnie otwarte (NO)
Normalnie zamknięte (NC)
tylko SmartBox
®
Przekaźnik 1
styki 5 + 6
styki 6 + 7
2
Przekaźnik 2
styki 8 + 9
styki 9 + 10
2 + 3
