SmartBox
®
1 / SmartBox
®
2 / SmartBox
®
3
Nr artykułu 28 100 77 e 7 / 20
Połączenie złącza do SmartBox
®
4, SmartBox
®
5
Wartości pomiarowe mogą być przekazywane poprzez wbudowane złącze “SERIAL LINK
OUTPUT” (zaciski 3 + 4) na SmartBox
®
4, SmartBox
®
5.
Zbyt wysokie napięcie!
Uszkodzenie elementów konstrukcji i usterki urządzenia.
Do zacisków 3 + 4 oraz do specjalnych zacisków wejściowych 1 + 2 nie można podłączać
URUCHAMIANIE

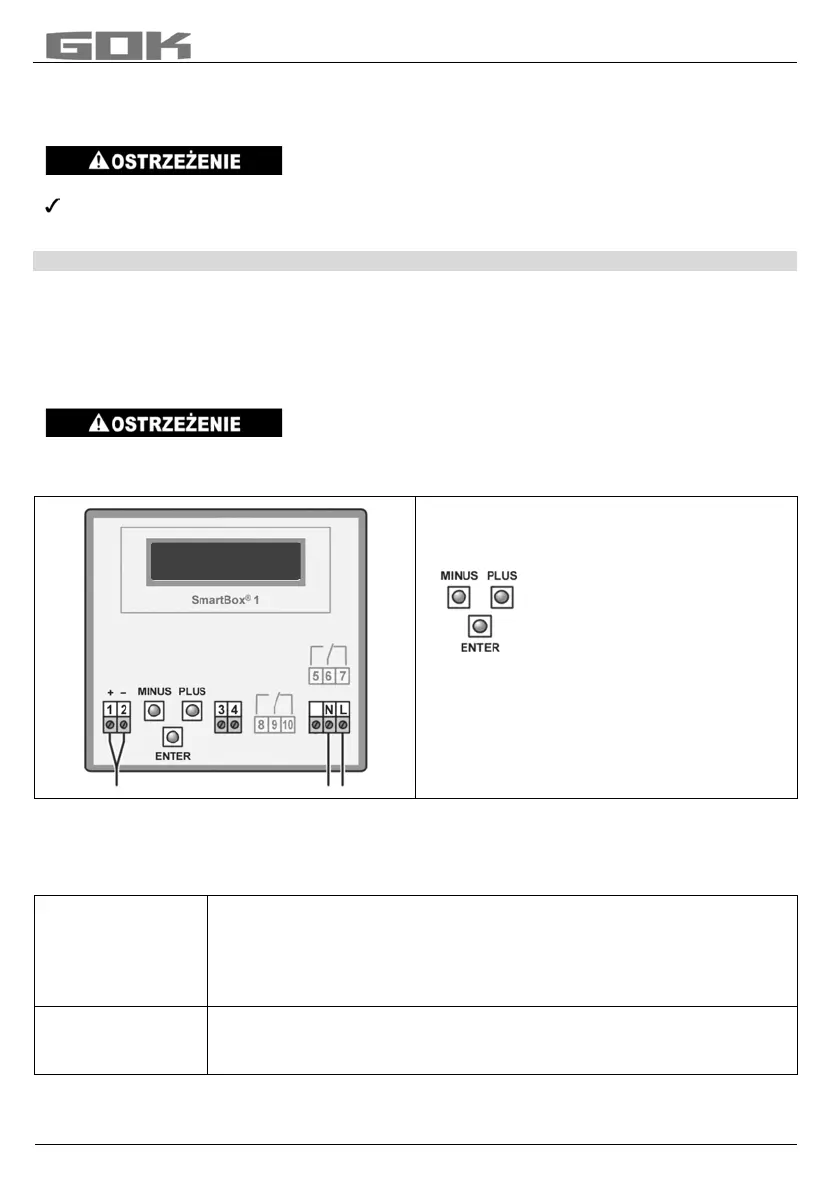

Elementy obsługowe i wyświetlacz
Konfiguracja urządzenia odbywa się jednorazowo podczas pierwszego uruchomienia.
Po uruchomieniu urządzenie pracuje w trybie wyświetlania z zamkniętą pokrywą.
W wskazanie jest widoczne w formie dwuwierszowej na wyświetlaczu LCD (2 wiersze po 16
znaków). Tło wyświetlacza podświetla się na zielono, co zapewnia lepszą czytelność we
wszystkich warunkach oświetleniowych.
Aktywuj
napięcie zasilania:
Zachować odstęp do zacisków 230 V!
W SmartBox
®
1/2/3 wskazanie ma następującą postać:
Ustawienia urządzenia dokonuje się za
pomocą trzech małych, niebieskich
elektronicznej płycie głównej,
pomiędzy zaciskami
EWybór języka (Niemiecki, angielski,
francais) jest możliwy w kroku menu 18.
Sprache+Name (Language).
Uruchomienie urządzenia następuje po zakończonym montażu. Przed przystąpieniem do
programowania należy ustalić dane zbiornika i wartości te wpisać
w prawej rubryce poniższej tabeli: Wartość wprowadzana – i podawać przy każdym kroku
programowania.
parametrów
Przy użyciu [ENTER] wywołać tryb ustawień.
Przy użyciu [PLUS] wybrać odpowiedni parametr w ustawieniach.
Przy użyciu [ENTER] wywołać wartości wybranego parametru.
Przy użyciu [PLUS] / [MINUS] nastawić wartości, a przy użyciu
[ENTER] zapisać i potwierdzić.
ustawień:
Tryb ustawień można opuścić w dowolnym momencie.
W tym celu wybrać krok „8. Exit/Sortie“ i przycisnąć [ENTER]
przechodzi się wtedy ponownie do trybu wskazań.
Olej opałowy 37.400L
-10.100L 75%
