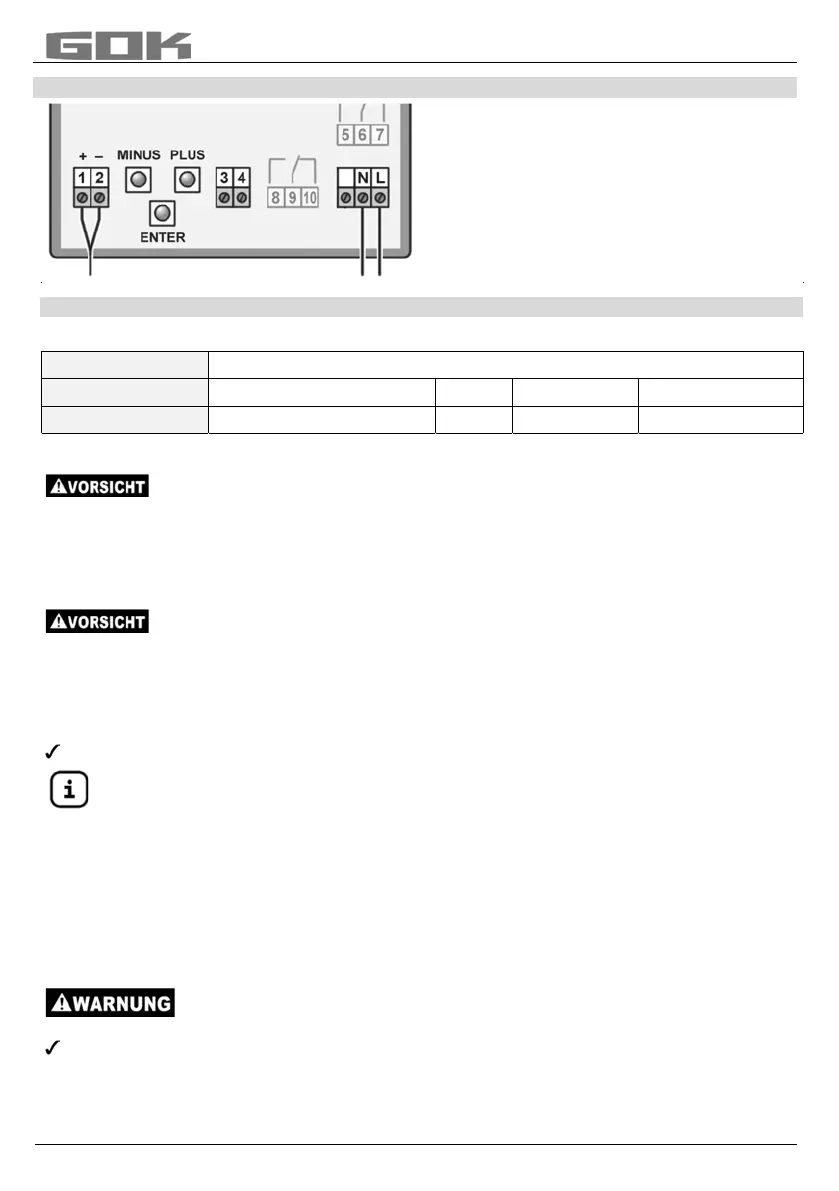

6 / 20 Artikel-Nr. 28 100 51 g
ELEKTRISCHE INSTALLATION
Versorgungsspannung
Spannung: 230 V AC 50 Hz
Anschluss: Klemmen N und L am
Anzeigegerät (Leitung nicht
im Lieferumfang)
Sicherheitshinweise elektrische Komponenten
Funktion und Betriebssicherheit des Gerätes können nur unter den klimatischen
Verhältnissen, die bei TECHNISCHE DATEN spezifiziert sind, gewährleistet werden. Wird
das Gerät von einer kalten in eine warme Umgebung transportiert, kann durch Kondensat-
bildung eine Störung der Gerätefunktion eintreten oder das Gerät zerstört werden. Aus
diesem Grund muss die Angleichung der Gerätetemperatur an die Umgebungstemperatur vor
der Inbetriebnahme abgewartet werden.
Wenn Grund zur Annahme besteht, dass das Gerät nicht mehr gefahrlos
betrieben werden kann, so ist es außer Betrieb zu nehmen. Die Sicherheit des Benutzers
kann durch das Gerät beeinträchtigt sein, wenn es z.B.:
sichtbare Schäden aufweist
nicht mehr wie vorgeschrieben arbeitet
längere Zeit unter ungeeigneten Bedingungen gelagert wurde.
Im Zweifelsfall Gerät zur Reparatur oder Wartung an den Hersteller schicken.
Sicherheitshinweise und Bedienungsanleitung der angeschlossenen Geräte beachten.
Anschluss Relaiskontakte am Anzeigegerät SmartBox
®
2 und 3
Das Anzeigegerät SmartBox
®
2 verfügt über 2 Relais (SmartBox
®
3 verfügt über 1 Relais) für
den Anschluss von externen Steuerstromkreisen oder zur Ansteuerung externer Alarm- oder
Signalgeber. Bei Ausfall des Anzeigegerätes und bei Füllstand (oder optional Temperatur)
oberhalb/ unterhalb des gewählten Grenzwertes, sind die Kontakte der Relaisklemmen 6 + 7
und 9 + 10 geschlossen.
Bei 5 + 6 und 8 + 9 sind die Kontakte geöffnet - siehe Leiterplatte im Anzeigegerät.
Überspannung!
Beschädigung von Bauteilen und Gerätedefekt.
An die Klemmen 3 + 4 sowie an die Sondeneingangsklemmen 1 + 2 dürfen keine
230 V AC angeschlossen werden!
ELEKTRISCHER ANSCHLUSS
Anschluss Verbindungsleitung zwischen Anzeigegerät und Sonde
Spannung
Sondenversorgung 20 V DC
Anschluss
Kabel der Sonde
+
SmartBox
Sonde - Klemmen
1 2
Tank 1
