SmartBox
®
1 / SmartBox
®
2 / SmartBox
®
3
codice articolo 28 100 78 7 / 20
Collegamento interfaccia a SmartBox
®
4 e 5
È possibile trasmettere i valori di misurazione tramite l’interfaccia integrata “SERIAL LINK
OUTPUT“ (morsetti 3 + 4) su SmartBox
®
4 e 5.
Sovratensione!
Danno ai componenti e apparecchiatura difettosa.
Non collegare alcuna tensione 230 V AC ai morsetti 3 + 4 e ai morsetti di ingresso della
sonda 1 + 2!
MESSA IN FUNZIONE

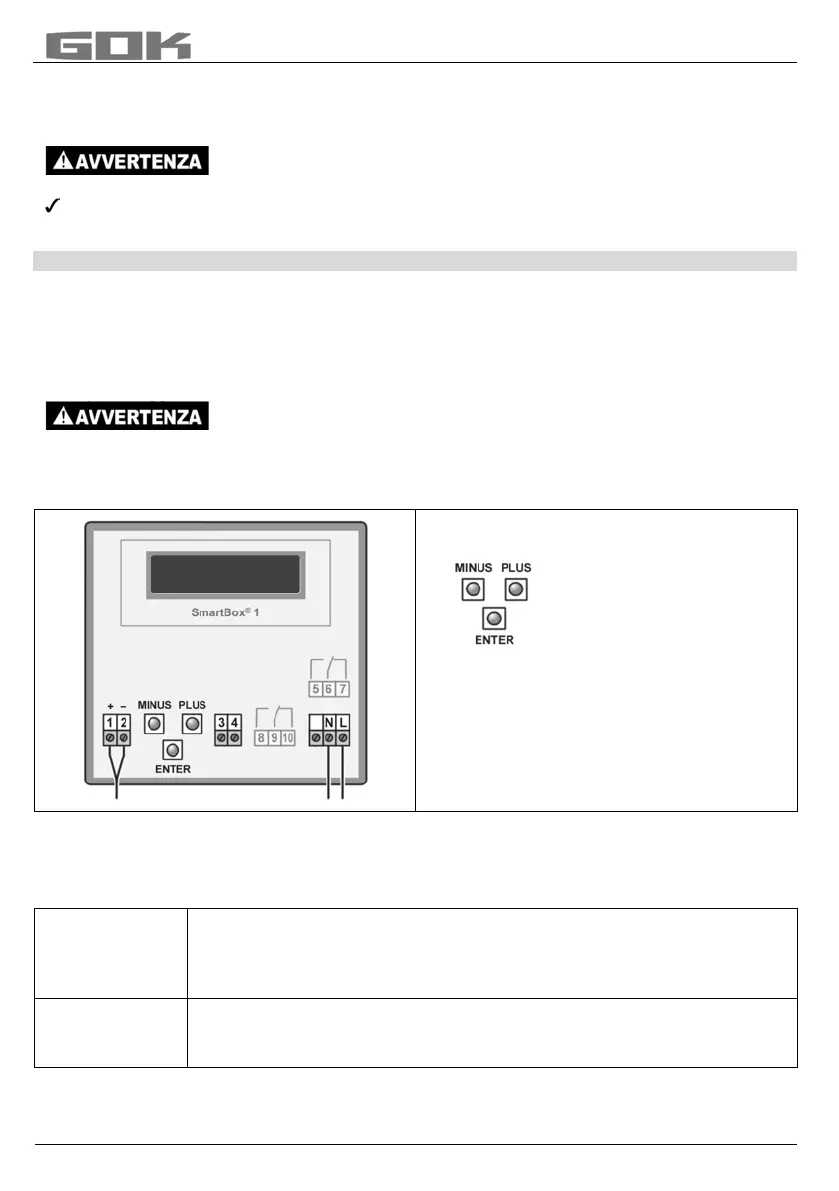

Elementi di comando e display
L’apparecchio viene impostato un’unica volta durante la messa in funzione. Dopo la messa in
funzione lo strumento indicatore opera in modalità Visualizzazione con il coperchio
dell’alloggiamento chiuso. La visualizzazione avviene tramite display LCD a 2 righe con 2 x
16 caratteri. Il display ha un’illuminazione di fondo color blu (con scritte bianche) per garantire
la migliore leggibilità in tutte le condizioni di illuminazione.
Attivare tensione di rete:
Mantenersi a distanza dalla zona dei morsetti a 230 V!
Con SmartBox
®
1, 2 e 3 si hanno le seguenti visualizzazioni:
L’impostazione dell’apparecchio avviene
tramite 3 piccoli tasti a pressione:
I tasti si trovano sul
circuito stampato, tra i
morsetti di collegamento.
MENO, PIÙ, ENTER
Selezionando il passo di menu
“18.Lingua+Nome” è possibile selezionare
la lingua desiderata (tedesco, inglese o
francese).
La messa in funzione dello strumento indicatore avviene a montaggio concluso.
Prima della PROGRAMMAZIONE, rilevare i dati e inserire i valori nella colonna destra (valore
di ingresso) della tabella seguente, alla voce PROGRAMMAZIONE. Quindi inserire i valori per
i singoli passi di menu.
Impostazione
di un
parametro:
Richiamare la modalità Impostazione con [Enter].
Con PLUS [+] selezionare il parametro di impostazione desiderato.
Con [Enter] richiamare la selezione dei valori per il parametro.
Con PLUS [+] / MINUS [-] impostare il valore e salvarlo premendo [Enter].
Uscita dalla
modalità
Impostazione:
È sempre possibile uscire dalla modalità Impostazione.
Selezionare il passo di menu “Exit” e premere [Enter].
si torna alla modalità Visualizzazione.
Olio combustibile
37.400 l
