Connexion d’interface à SmartBox
®
4, SmartBox
®
5
Vous pouvez transmettre les valeurs de mesure sur l’interface intégrée “SERIAL LINK
OUTPUT“ (bornes 3 + 4) à la SmartBox
®
4, SmartBox
®
5.
Surtension !
Endommagement des composants et défaut de l'appareil.
Ne pas raccorder d'AC de 230 V aux clips 3 + 4 ni aux clips d'entrée de sonde 1 + 2 !
MISE EN SERVICE

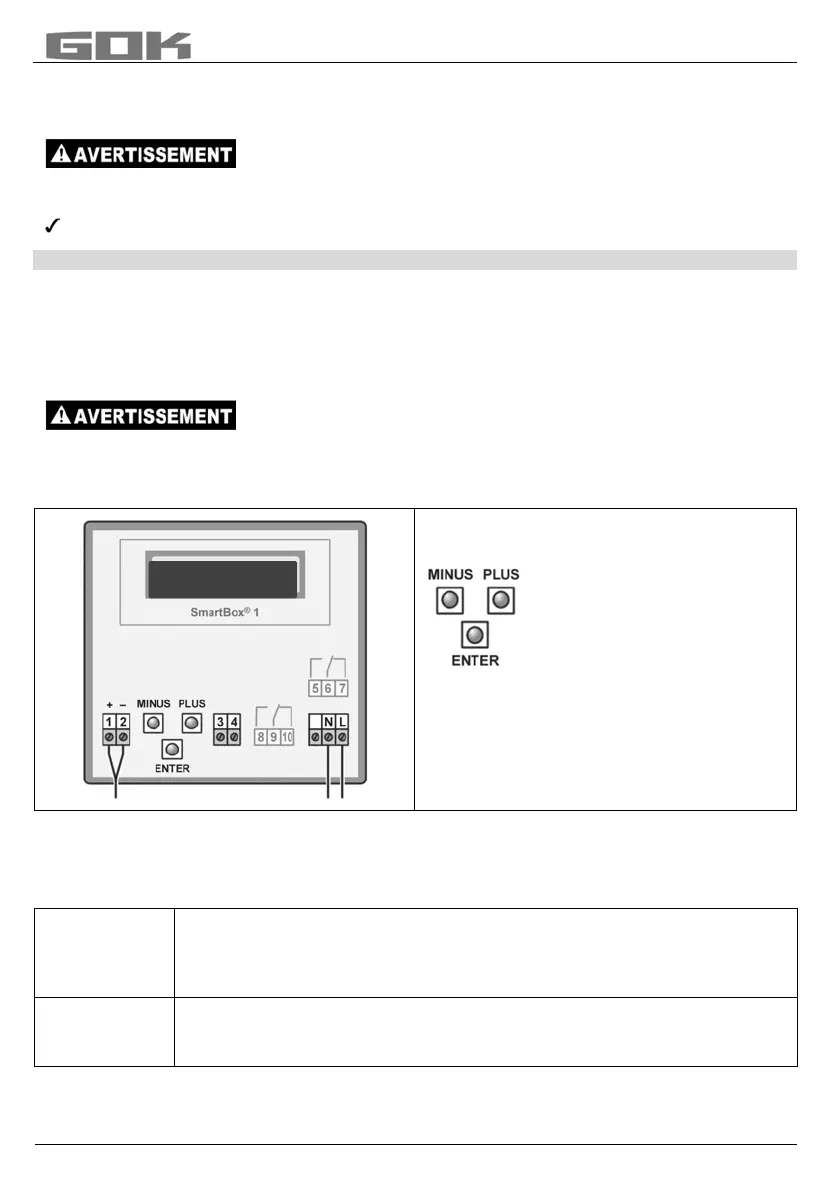

Organes de commande et visuel
L’appareil se règle une fois lors de la mise en service. Après la mise en service, l’appareil
fonctionne en mode affichage, son couvercle étant fermé.
L’affichage apparaît sur un afficheur LCD à 2 lignes et 2 x 16 caractères de l’appareil.
L’afficheur possède un rétro-éclairage bleu qui permet une meilleure lisibilité dans toutes les
conditions de lumière.
Mettre sous tension secteur :
Respecter la distance de sécurité aux bornes sous tension 230 V !
L’affichage ci-après apparaît pour la SmartBox
®
1/2/3 :
L’appareil se règle au moyen de trois petits
boutons poussoirs bleus :
Ils se trouvent sur la platine
de base électronique entre les
bornes de raccordement.
La langue (allemand, anglais ou francais)
peut être sélectionnée à l’étape 18.
Langue+noms (Language).
Une fois le montage terminé, l’appareil indicateur peut être mis en service. Avant la
PROGRAMMATION, retrouvez les caractéristiques de la citerne et reportez-les dans la
colonne. Valeurs à saisir du tableau suivant - saisissez-les ensuite lors des différentes
étapes.
d’un
paramètre
Appuyez sur [Enter] pour appeler le mode de configuration.
Sélectionnez le paramètre à configurer avec PLUS [+].
Appuyez sur [Enter] pour appeler la sélection de la valeur du paramètre.
Configurez la valeur avec PLUS [+] / MOINS [-] ; enregistrez-la avec [Enter].
mode de
Vous pouvez quitter à tout moment le mode de configuration.
Sélectionnez pour ce faire le point de menu « Exit (Quitter) »
et appuyez sur [Enter] retour au mode d’affichage normal.
Fioul 37.400L
-10.100L 75%
To Next Page
