Artikel-Nr. 28 100 51 g 7 / 20
INBETRIEBNAHME

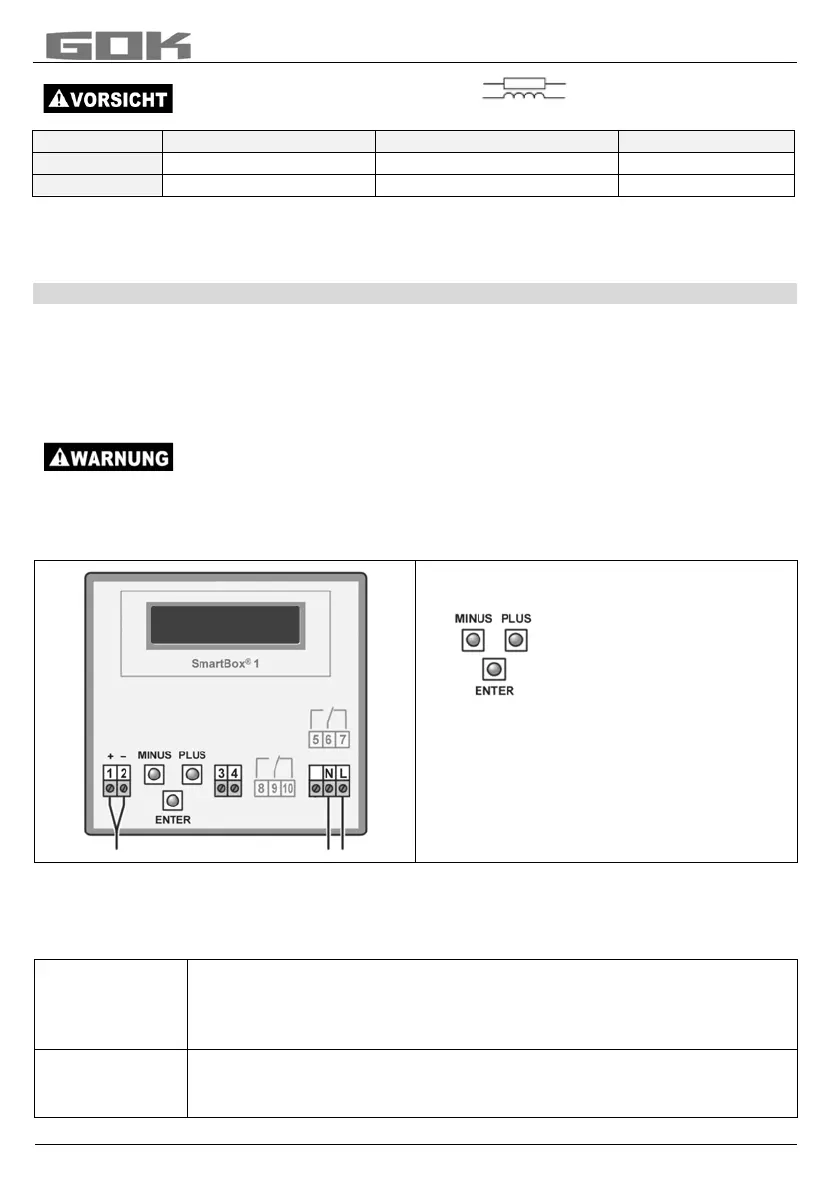

Bedienelemente und Display
Die Geräteeinstellung erfolgt einmalig bei der Inbetriebnahme. Nach der Inbetriebnahme
arbeitet das Anzeigegerät im Anzeigemodus mit geschlossenem Gehäusedeckel. Die
Anzeige erfolgt in einem 2-zeiligen LCD-Display mit 2 x 16 Zeichen. Das Display hat eine
blaue Hintergrundbeleuchtung (mit weißer Schrift), für beste Ablesbarkeit bei allen
Lichtverhältnissen.
Bei SmartBox
®
1, 2 und 3 ergibt sich folgende Anzeige:
Die
Geräteeinstellung erfolgt über drei kleine
Drucktasten:
Diese befinden sich auf
der Leiterplatte, zwischen
den Anschlussklemmen.
Eine Sprachauswahl (Deutsch, Englisch
oder Französisch) kann im Menü-Schritt
„18.Sprache+Namen“ vorgenommen
werden.
Die Inbetriebnahme des Anzeigegerätes erfolgt nach abgeschlossener Montage.
Vor der PROGRAMMIERUNG, Tankdaten ermitteln und die Werte in die rechte Spalte
(Eingabewert) der nachfolgenden Tabelle unter PROGRAMMIERUNG eintragen.
Anschließend die Werte bei den einzelnen Menü-Schritten eingeben.
Einstellen
eines
Parameters:
Mit [Enter] den Einstellmodus aufrufen.
Mit PLUS [+] den gewünschten Einstellparameter auswählen.
Mit [Enter] die Werteauswahl für den Parameter aufrufen.
Mit PLUS [+] / MINUS [-] den Wert einstellen und mit [Enter] abspeichern.
Verlassen des
Einstellmodus:
Der Einstellmodus kann jederzeit wieder verlassen werden.
Dazu Menü-Schritt „Exit“ auswählen und [Enter] drücken.
führt zurück in den Anzeigemodus.
Heizöl 37.400L
-10.100L 75%
Netzspannung aktivieren:
Abstand zum 230 V-Klemmenbereich einhalten!
Schaltstrom:
Schaltspannung:
maximal 3,5 A
maximal 250 V AC
Anschluss Normal geöffnet (NO) Normal geschlossen (NC) bei SmartBox
®
Relais 1 Klemmen 5 + 6 Klemmen 6 + 7
2
Relais 2 Klemmen 8 + 9 Klemmen 9 + 10
2 und 3
Anschluss Schnittstelle zu SmartBox
®
4 und 5
Die Messwerte können über die integrierte Schnittstelle “SERIAL LINK OUTPUT“
(Klemmen 3 + 4) an SmartBox
®
4 und 5 übertragen werden.
