SmartBox
®
1 / SmartBox
®
2 / SmartBox
®
3
6 / 20 référence 28 100 55 f

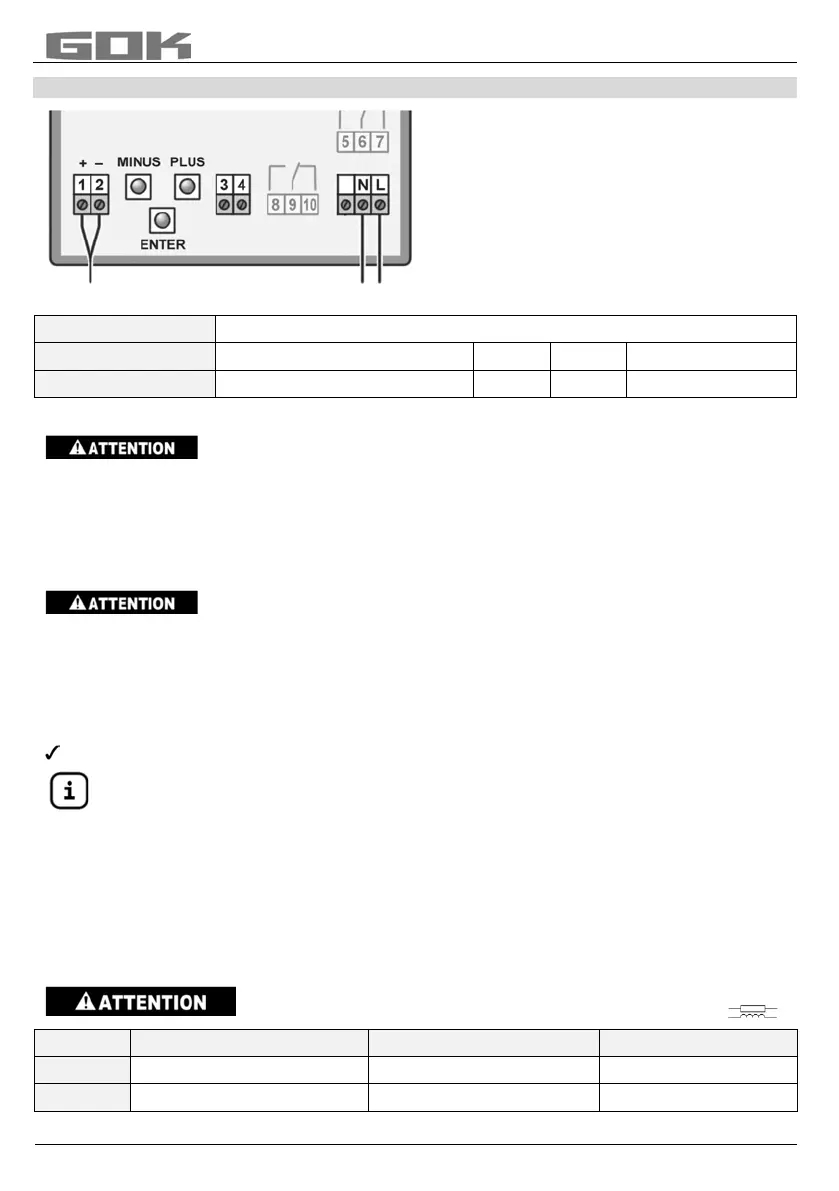

INSTALLATION ELÉCTRIQUE
Tension dalimentation
Tension : 230 V AC 50 Hz
Connexion : bornes N et L sur lappareil
indicateur (câble non fourni)
Raccordement du câble de liaison entre appareil indicateur et la sonde de niveau
Tension
Alimentation de la sonde 20 V DC
Connexion
Câble de connexion sonde
+
SmartBox
Sondes - bornes
1
2
citerne 1
Consignes de sécurité relatives aux composants électriques
Le bon fonctionnement et la sécurité de fonctionnement de l’appareil ne peuvent être garantis
que dans le respect des conditions climatiques spécifiées au point CARACTÉRISTIQUES
TECHNIQUES. Si l’appareil passe d’un environnement froid à un environnement chaud, il
peut se former de la condensation entraînant un dysfonctionnement, voire une destruction de
l’appareil. Aussi est-il nécessaire d’attendre que la température de l’appareil soit adaptée à la
température ambiante avant la mise en service.
S’il y a des raisons de penser que l’appareil ne peut plus être mis en service sans risque, il
est impératif de le mettre hors service. L’appareil peut nuire à la sécurité de l’utilisateur, p.
ex. :
s’il présente des dommages visibles
s’il ne fonctionne plus comme il se doit
s’il a été stocké pendant une période prolongée dans des conditions non appropriées
En cas de doute, renvoyer l’appareil au fabricant pour réparation ou maintenance.
Tenir compte des consignes de sécurité et de la notice d’utilisation des
consommateurs raccordés.
Connexion des contacts de relais sur lappareil indicateur SmartBox
®
2 et SmartBox
®
3
La SmartBox
®
2 dispose de deux relais (SmartBox
®
3 un relais) pour des circuits de
commande extérieurs ou pour la commande dune alarme ou dun générateur de signaux
externe. Quand l’appareil est défaillant ou que le niveau (ou, en option, la température)
dépasse tombe en au-dessus et au-dessous la limite sélectionnée, les contacts de relais 6 +
7 et 9 + 10 sont fermés ou 5 + 6 et 8 + 9 ouverts - voir le marquage de la platine dans
l’appareil.
Tension coupée maximum 250 V AC
Courant coupé maximum 3,5 A
Contacts
normalement ouvert (NO)
normalement fermé (NC)
pour la SmartBox
®
Relais 1
bornes 5 + 6
bornes 6 + 7
2
Relais 2
bornes 8 + 9
bornes 9 + 10
2 + 3
