référence 28 100 55 f 5 / 20
L’appareil indicateur dispose d’un boîtier de montage mural et se
raccorde au réseau. En temps normal, n’utilisez pas l’appareil indicateur sans refermer son
boîtier avec le couvercle.
Le professionnel chargé de l’installation doit toutefois ouvrir l’appareil pour le poser et le
mettre en service.

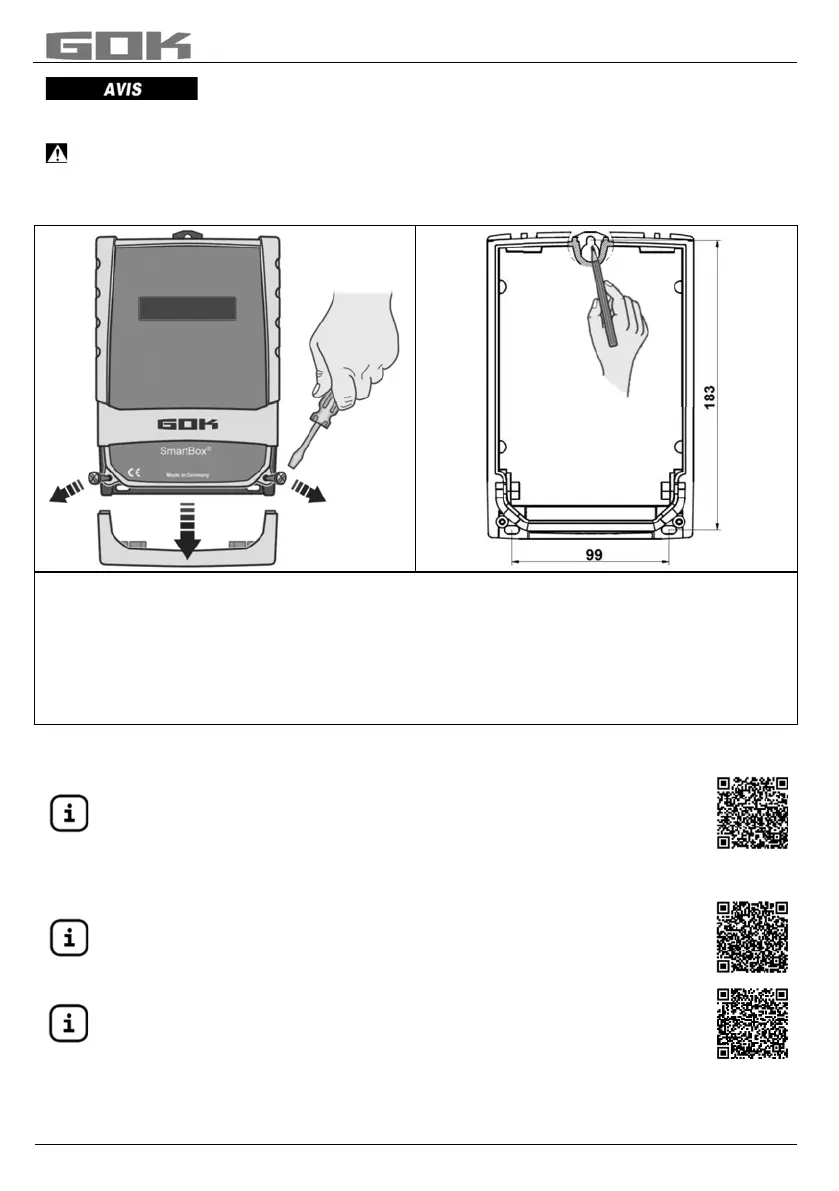

Montage de l’appareil indicateur
Montez l’appareil sur une cloison à un emplacement convenable.
1. Retirez le couvercle coulissant du boîtier.
2. Ouvrez l’appareil indicateur en enlevant son couvercle après avoir desserré ses 2 vis.
3. Montez l’appareil sur une cloison verticale lisse à l’aide des vis et des chevilles.
Veillez à ne pas endommager le boîtier !
4. Après raccordement des bornes et mise en service, revissez le couvercle / couvercle
Montage Sonde de niveau
Voi
r Instructions de montage et d’utilisation „Sonde de mesure“.
Montage Sonde
Voir instructions de montage et d’utilisation „Jauge type FSA-W 4-20 mA
pour SmartBox
®
1 – 4“.
Voir instructions correspondante INSTALLATION ELÉCTRIQUE „Jauge
type FSA-W 4-20 mA pour SmartBox® 1 – 4“.
