Avvertenze per il montaggio
Il pannello indicatore è dotato di un alloggiamento per il montaggio a parete e viene allacciato
alla tensione di alimentazione. Il pannello indicatore può essere azionato solamente con
coperchio dell'alloggiamento chiuso.
L'installazione e la messa in servizio da parte dell'installatore specializzato hanno luogo
con coperchio dell'alloggiamento aperto.

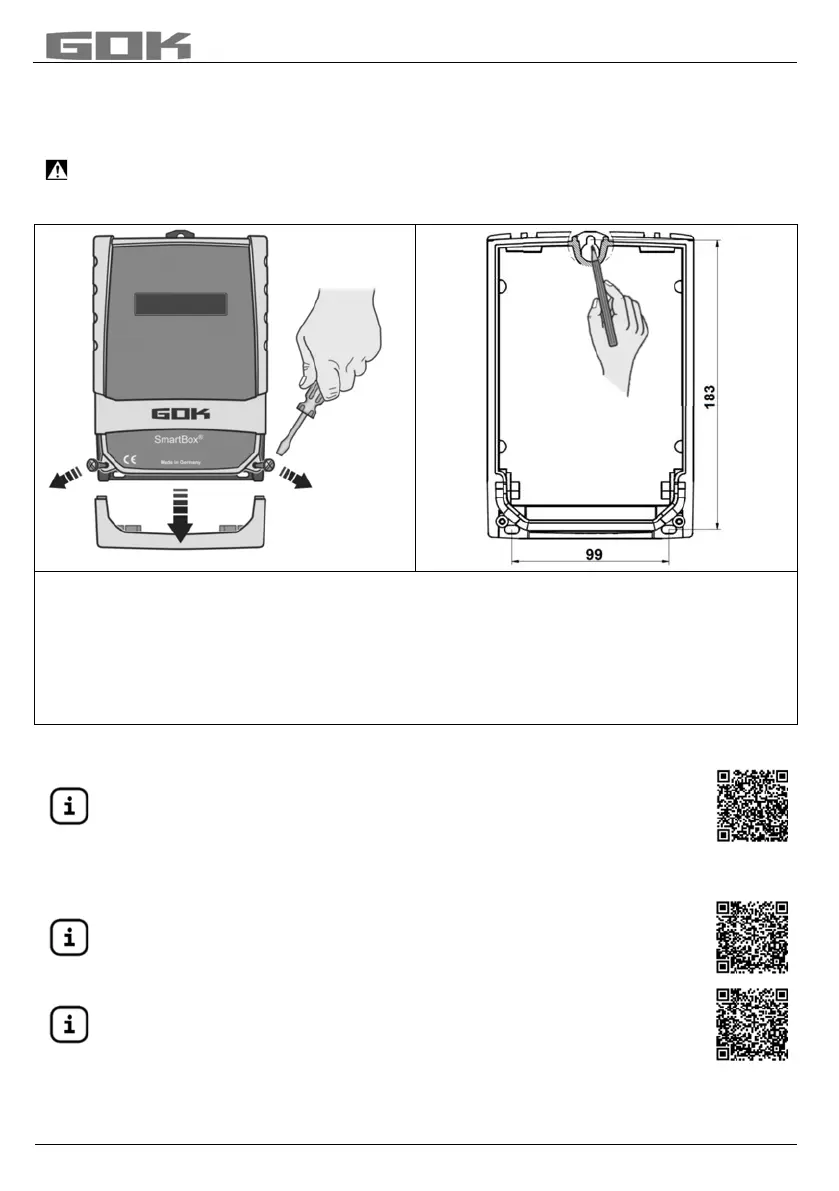

Montaggio dello strumento indicatore
Lo strumento indicatore deve essere installato sulla parete in un punto idoneo.
1. Levare il coperchio inferiore.
2. Svitare le 2 viti poste e levare il coperchio.
3. Montare lo strumento indicatore su una parete liscia e verticale mediante i tasselli e le
viti’ forniti in dotazione. Fare attenzione a non danneggiare l’alloggiamento.
4. Dopo il collegamento dei morsetti e la messa in funzione riavvitare le coperture
Montaggio della sonda di livello
Attenersi alle istruzioni di montaggio e di utilizzo per “Sonda di livello”!
Montaggio della sonda
Attenersi alle istruzioni di montaggio e di utilizzo per “Indicatore di livello
di riempimento tipo FSA-W 4-20 mA per SmartBox
®
1 – 4”!
ALLACCIAMENTO ELETTRICO Attenersi al documento aggiuntivo
“Indicatore di
livello di riempimento tipo FSA-W 4-20 mA per
SmartBox
®
1- 4”!
