10 / 20 codice articolo 28 100 78

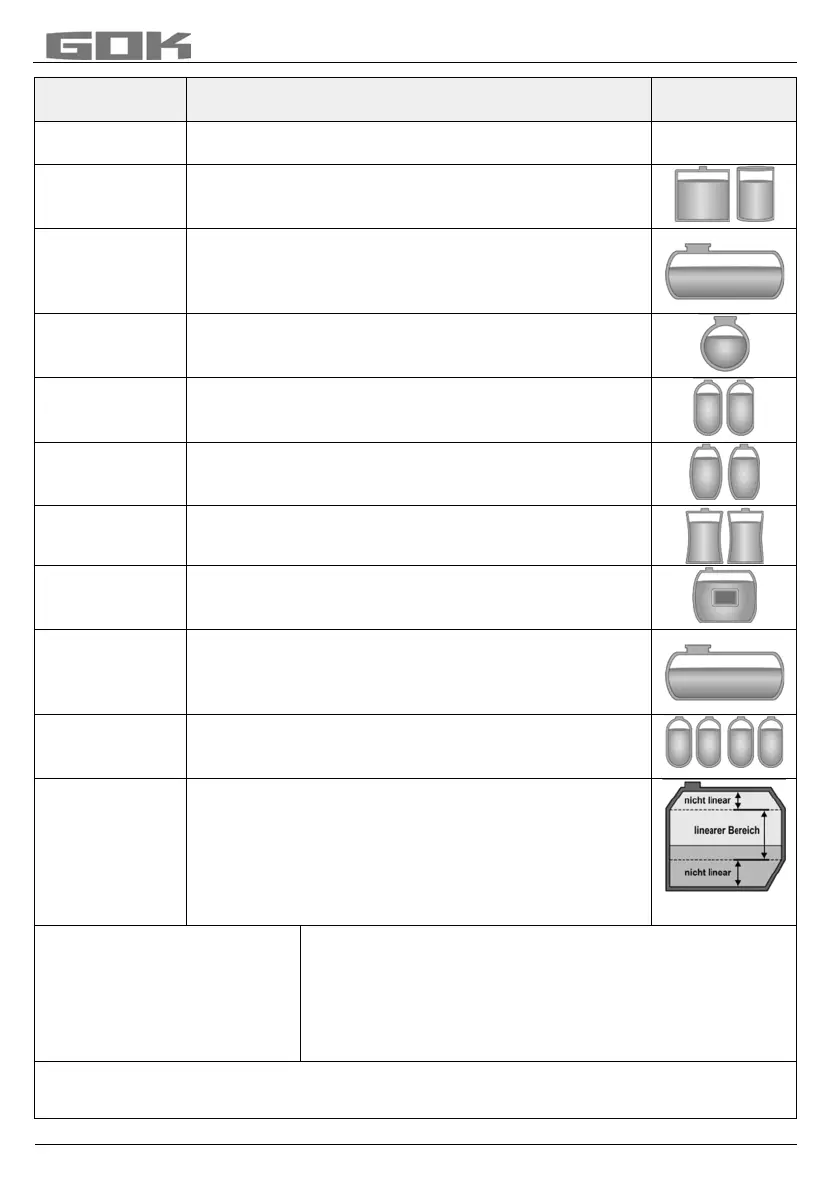

Passo di menu
Funzione di ingresso
Valore di
ingresso
3.Forma del
serbatoio
Selezione della forma del serbatoio con [Enter]
Lineare
Preimpostazione standard
serbatoio lineare, serbatoio rettangolare, cilindro
verticale, serbatoio in acciaio saldato in cantina
Cilindro
orizzontale
serbatoio cilindrico fino a 50 m³ (in alternativa vedere
anche cil. > 50.000 l) cilindro orizzontale; serbatoio
tubolare; tipologia tipica di serbatoi in acciaio esterni o
interrati
Sferico
serbatoio sferico
Serbatoio interrato con forma base sferica; spesso
serbatoio interrato in plastica (vetroresina)
Ovale
serbatoio da cantina ovale
tipologia tipica di serbatoi in vetroresina e in lamiera
monoparete
Convesso
Contenitore per batterie in plastica, convesso
forma leggermente convessa, in alternativa al
lineare
Concavo
Contenitore per batterie in plastica, concavo
forma leggermente concava, in alternativa al lineare
Con cavità
Serbatoio in plastica con rientranza
Serbatoio in plastica con una grossa rientranza
(incavo) al centro (senza fasce circolari)
Cil.
> 50.000 l
grande serbatoio esterno cilindrico da 50.000 l fino a
100.000 l. È disponibile un calcolo speciale basato
sulla tabella dei livelli, soprattutto per grandi serbatoi
cilindrici da 50 m³ a 100 m³
Serbatoi in
lamiera
Serbatoio in lamiera o contenitore per batterie in
lamiera. Lineare a pareti laterali, con gomiti
semicircolari superiori e inferiori
Tabella dei
livelli
Inserimento di una forma speciale di serbatoio dalla
tabella dei livelli disponibile. In questo modo possono
essere inserite fino a 16 coppie di valori (altezza in cm
+ volume in l). Prima dell’inserimento delle coppie di
valori è necessario inserire i valori per il passo di
menu “4.Volume serbatoio” e nel passo di menu
“5.Altezza interna serbatoio”.
Indice: 0  0 cm  0 l

Indice:1 xxx.x cm  xxxx l
Indice: 2  cm  l
Indice: 3  cm  l
max.

Indice:16

max. cm

max. l
coppia valori indicata (non deve essere inserita) prima coppia di
valori inserita
altezza interna max. del serbatoio  il v
olume max. del serbatoio
nel passo di menu “5.Altezza interna serbatoio” viene associato
automaticamente e non è quindi necessario immetterlo.
Non è necessario inserire tutte le 15 coppie di valori intermedi (indice: da 1 a 15). Viene eseguita
un’interpolazione lineare tra 2 valori di supporto. Per una gamma lineare della geometria del serbatoio è
sufficiente inserire una coppia di valori inferiore e una superiore.
