FRONT OF FORT

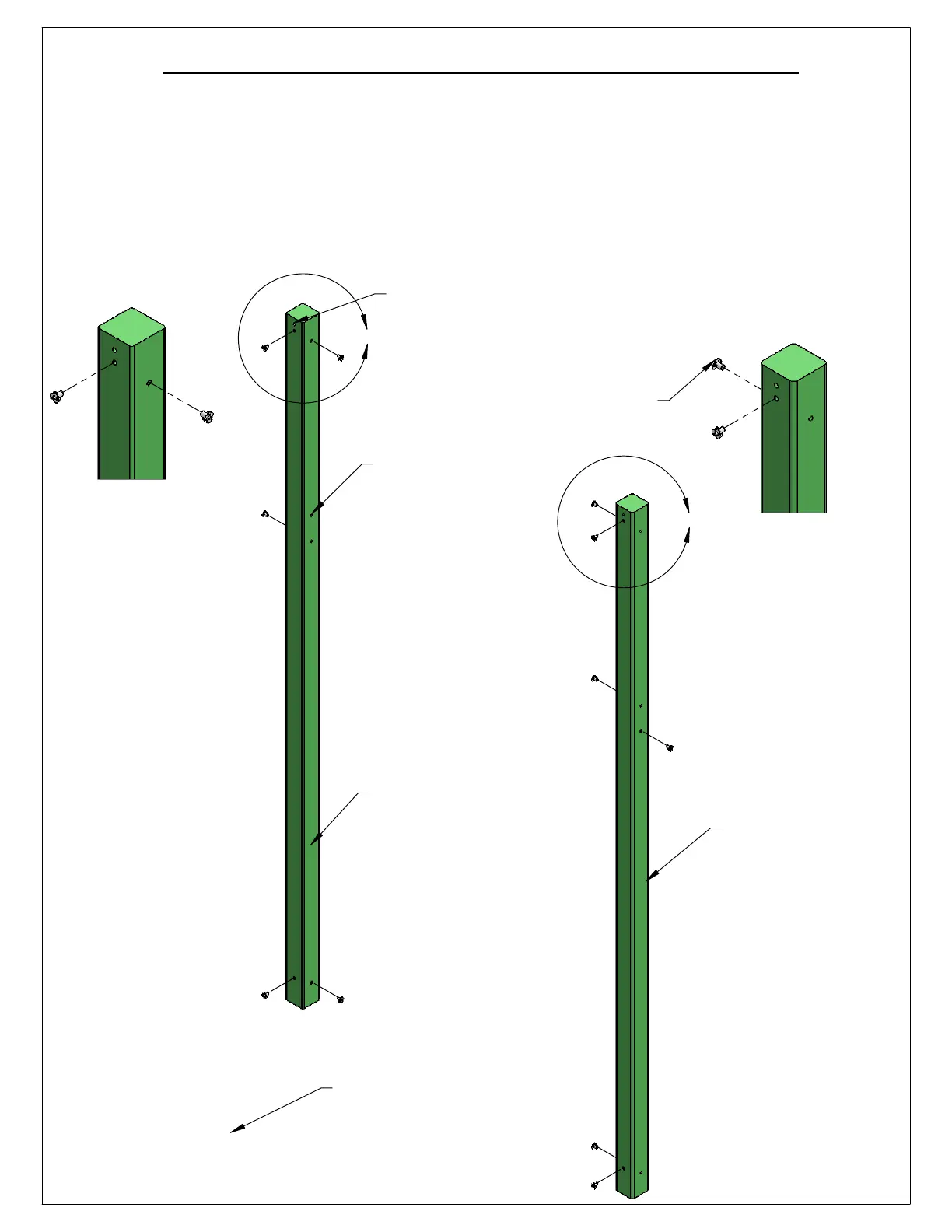

STEP 21: UPPER LEVEL CORNER POST T-NUTS
5: THE BARREL OF THE T-NUT SHOULD GO IN THE HOLE FIRST. HAMMER THE T-NUT UNTIL IT IS FLUSH/ALMOST
FLUSH TO THE CORNER POST.
1: THIS STEP IS CRITICAL TO BUILDING THE UPPER LEVEL PROPERLY. IF ANY MISTAKES ARE MADE HERE, YOU
WILL NEED TO DIS-ASSEMBLE AND THEN RE-ASSEMBLY TO MAKE YOUR CORRECTIONS.
2: MAKE SURE HOLES ARE FREE OF ANY OBSTRUCTIONS. USE A BOLT TO CLEAN OUT ANY DEBRIS.
3: USE THE DIAGRAM BELOW TO CORRECTLY IDENTIFY AND ORIENT POSTS PROPERLY.
4: USE A HAMMER TO SEAT THE T-NUTS AFTER INSERTING THEM INTO THE HOLES SHOWN IN THE DIAGRAM
BELOW.
4 X 4 X 120
(ON LEFT SIDE)
REAR CORNER POST
A
4 X 4 X 120
TO SEAL THE HOLES.
OF SILICONE ON EACH PLUG
REAR CORNER POST
(ON RIGHT SIDE)
HOLES AT THE TOP OF CORNER POSTS
SHOULD BE FACING THIS DIRECTION.
PLACE A PLASTIC PLUG INTO EACH OF
THE TOP HOLES IN BOTH THE CORNER
POST. USE A DAB
NO T-NUT IN
THIS HOLE
B
DETAIL A
SCALE 1 : 8
DETAIL B
SCALE 1 : 8
T-NUT
66
