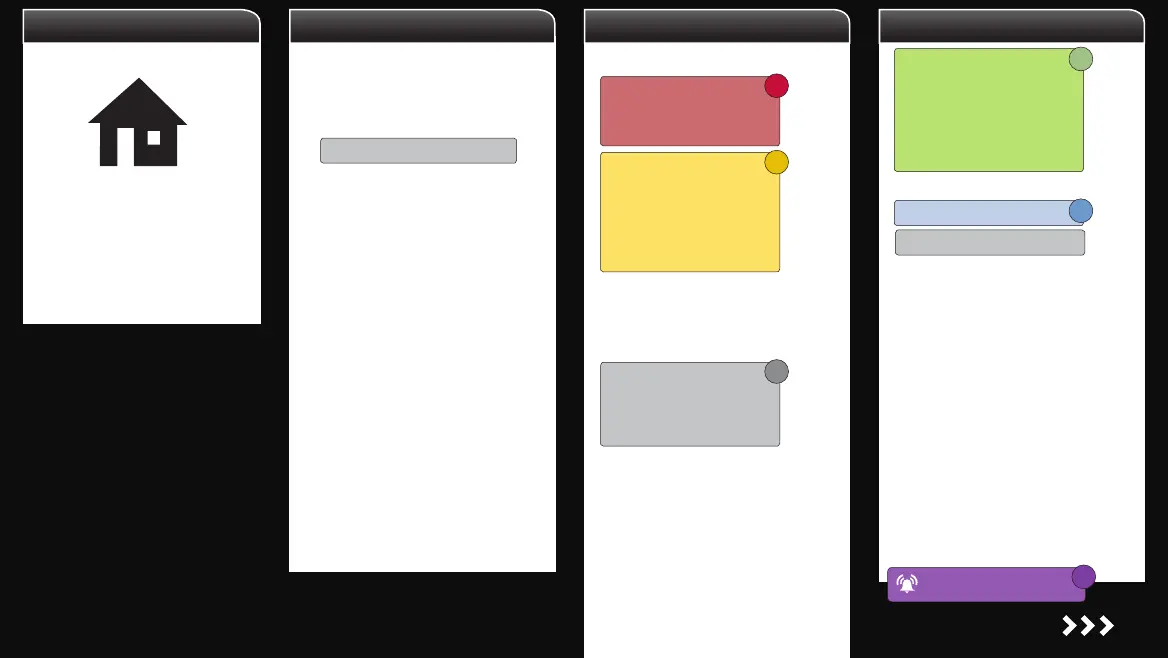

Grundfos magna3 Menu Overview

STARTSEITE
Auf der Startseite sind die wichtigsten
Einstellungen (als Verknüpfungen) und
Statusparameter voreingestellt.
Diese Seite kann unter „Allgemeine Ein-
stellungen“ angepasst werden.
STATUS
EINSTELLUNGEN
ASSISTENT
Betriebsstatus
» Betriebsart, von
» Regelungsart
Pumpenleistung
» MAX-Kennlinie und Betriebspunkt
» Resultierender Sollwert
» Medientemperatur
» Drehzahl
» Betriebsstunden
Leistungsaufnahme und Energieverbrauch
» Leistungsaufnahme
» Energieverbrauch
Warnungen und Alarme
Überwachung der Wärmeenergie
Betriebsprotokoll
» Betriebsstunden
» Trenddaten
Eingebaute Module
Datum und Uhrzeit
Pumpenidentikation
Mehrpumpenanlage
» Betriebsstatus
» Systemleistung
» Leistungsaufnahme und Energieverbrauch
» Andere Pumpe 1, Mehrpumpenanlage
Sollwert
Betriebsart
» Normal
» Stopp
» Min.
» Max.
Regelungsart
» AUTOADAPT
» FLOWADAPT
» Proportionaldruck
» Konstantdruck
» Konstanttemperatur
» Dierenztemperatur
» Konstanter Durchuss
» Konstantkennlinie
Reglereinstellungen
FLOW
LIMIT
Automatische Nachtabsenkung
Analogeingang
» Dierenzdruckregelung
» Konstanttemperaturregelung
» Dierenztemperaturregelung
» Überwachung der Wärmeenergie
» Externe Sollwertverschiebung
Relaisausgänge
» Relaisausgang 1
» Relaisausgang 2
Buskommunikation
» Pumpennummer
» Vor-Ort-Betrieb
Allgemeine Einstellungen
» Einstellungen aktivieren/deaktivieren
» Einstellungen für Alarme und Warnungen
» Verlauf löschen
» Startseite bearbeiten
» Displayhelligkeit
» Auf Werkseinstellungen zurücksetzen
» Inbetriebnahmeassistent starten
Anwendungsassistent
» Heizkesselpumpe
» Heizkörper
» Gebläsekonvektor
» Lüftungsanlage
» Fußboden/Decke
» Warmwasser
» Erdwärme
» Kühlpumpe
Einstellen von Datum und Uhrzeit
Mehrpumpenkonguration
Einrichtung, Analogeingang
Beschreibung, Regelungsart
» AUTOADAPT
» FLOWADAPT
» Proportionaldruck
» Konstantdruck
» Konstanttemperatur
» Dierenztemperatur
» Konstantkennlinie
Geführte Störungssuche
» Pumpe blockiert
» Störung der Pumpenkommunikation
» Interne Störung
» Interne Sensorstörung
» Trockenlauf
» Zwangsförderung
» Unterspannung
» Überspannung
» Motortemperatur hoch
» Externe Sensorstörung
» Medientemperatur hoch
» Gemeinsame Störung, Doppelpumpe
» Diese Übersicht umfasst nur
betriebsrelevante Untermenüs.
1
3
5
4
2
Assistent
*
*
Alarme und Warnungen
6

Grundfos magna3 Specifications

General

Liquid Temperature Range	-10°C to +110°C
Max Operating Pressure	16 bar
Type	Circulator Pump
Series	MAGNA3
Operating Temperature Range	-10°C to +110°C
Ambient Temperature Range	0°C to +40°C
Protection Class	IPX4D
Power Supply	1 x 230 V, 3 x 230 V, 3 x 400 V
Control Mode	Constant pressure, Proportional pressure
Communication	Modbus RTU
Pump Housing	Cast Iron
Impeller	Composite
Enclosure Class	X4D
Approvals	CE, EAC
Connection	Flange
Weight	Varies depending on model
Power Consumption	Varies depending on model
