16

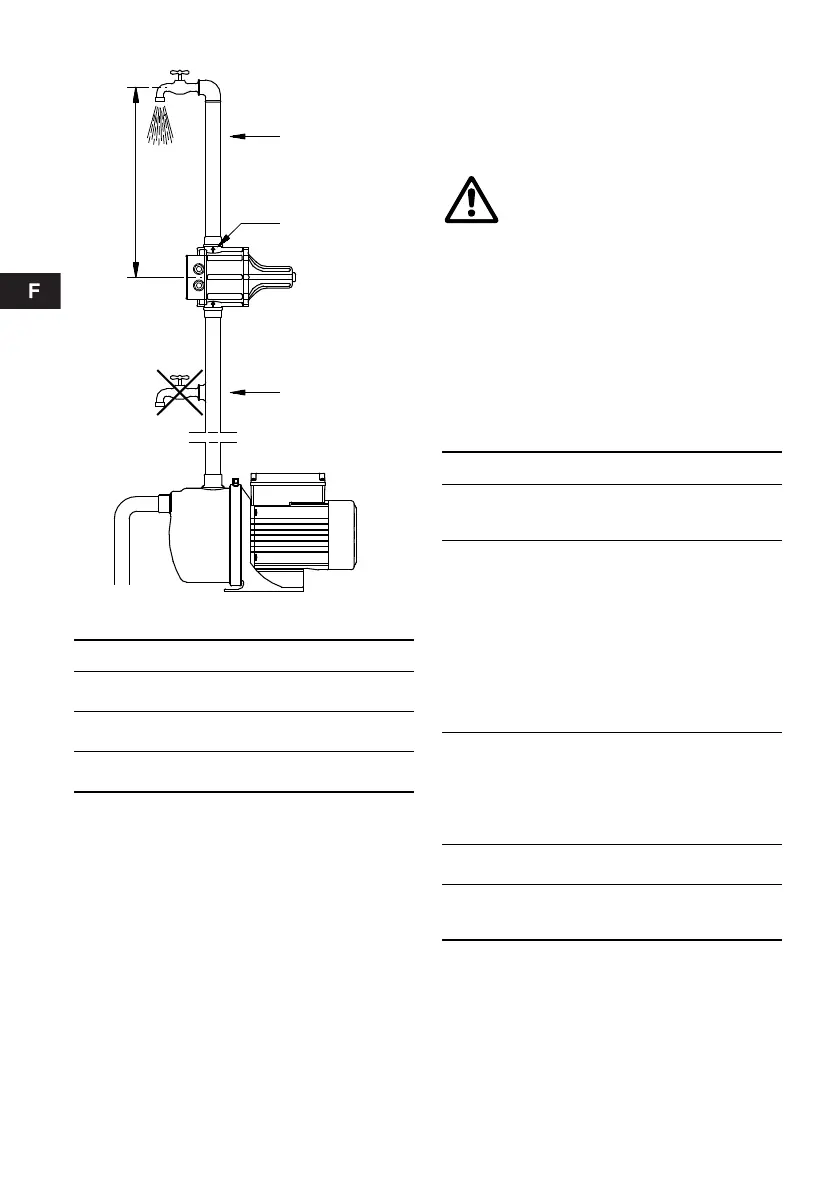

Fig. 4 Exemple d'installation
L'automatisme peut être directement monté sur l'ori-
fice de refoulement de la pompe ou entre la pompe
et le premier point de soutirage.
A Il est recommandé de placer l’automatisme de
façon telle que la hauteur entre l’automatisme et
le point de soutirage le plus haut ne dépasse pas
les valeurs indiquées.
B Les flèches sur l’automatisme indiquent la direc-
tion du liquide. Toujours installer l’automatisme
avec les flèches pointant vers le haut.
C Ne pas installer les points de soutirage entre la
pompe et l'automatisme.
4. Branchement électrique
La protection et les branchements électriques
doivent être effectués conformément aux
réglementations locales.
Effectuer les branchements électriques comme
indiqué dans la fig. B, page 78.
Nota : Si l’automatisme est incorporé dans un
système connecté à une alimentation électrique
étant/pouvant être séparée du réseau public, comme
un générateur par exemple, l’automatisme devra
être protégé contre les surtensions.
5. Démarrage
Voir aussi figs. C et D, page 78.
TM00 5589 1195
Type H max.
PC 15
PC 22
15 m
22 m
EC 15
EC 22
8 m
10 m
MC 15
MC 22
15 m
22 m
Ne jamais faire de branchements dans
la boîte à bornes sans que l'alimenta-
tion électrique n'ait été coupée.
L’automatisme doit être relié à un
interrupteur général externe avec une
distance de séparation des contacts
d'au moins 3 mm sur chaque pôle.
Etape Action
1
Mettre sous tension.
Les voyants d'indication vert et jaune sont
allumés.
2
La pompe fonctionne pendant quelques
secondes jusqu'à ce que le système soit
sous pression.
La pompe s'arrête et le voyant d'indication
jaune s'éteint.
Le système est prêt à fonctionner.
Nota : S'il n'y a pas de pression dans
le système,
• PC/MC: le voyant d'indication rouge est
allumé. Aller au point 3.
• EC: aller au point 3.
3
Ouvrir un robinet et appuyer sur Reset/
Restart
• PC/MC: jusqu'à ce que le voyant
d'indication rouge s'éteigne.
• EC: jusqu'à ce que l'eau commence
à couler.
4
Fermer le robinet.
La pompe s'arrête.
5
Le voyant d'indication vert est allumé.
Le voyant d'indication jaune s'éteint.
L’automatisme est prêt à fonctionner.
