SOMMAIRE
1. Applications - 15
2. Panneaux de commande - 15
3. Installation - 15
4. Branchement électrique - 16
5. Démarrage - 16
6. Fonctionnement - 17
6.1 Fonctionnement normal - 17
6.2 Marche à sec - 17
6.3 Protection anti-gel - 17
7. Caractéristiques techniques - 17
8. Tableau de recherche de défauts - 18
9. Mise au rebut - 18
Cette notice s'applique aux automatismes suivants :
• PRESSCONTROL
®
, types PC 15 et 22
• ECOPRESS
®
, types EC 15 et 22
• MASCONTROL
®
, types MC 15 et 22.
1. Applications
Ces automatismes, qui incorporent une protection
contre la marche à sec, sont conçus pour être mon-
tés sur des pompes Grundfos.
Ils sont utilisés pour un fonctionnement automatique
des pompes dans les systèmes d'adduction d'eau
dans les maisons individuelles et immeubles, pour
l'arrosage du jardin etc ...
2. Panneaux de commande

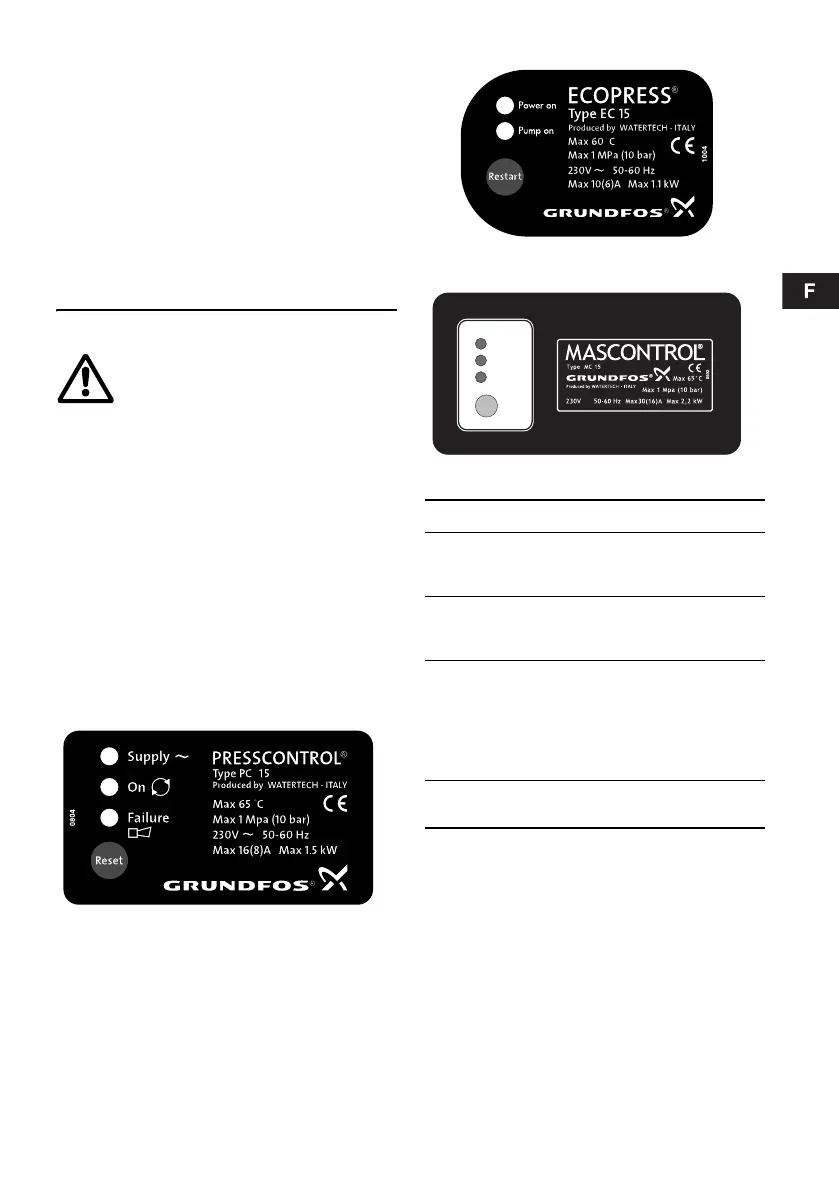

Fig. 1 PRESSCONTROL
®
, type PC
Fig. 2 ECOPRESS
®
, type EC
Fig. 3 MASCONTROL
®
, type MC
3. Installation
Installer l’automatisme du côté refoulement de la
pompe, voir fig. 4.
Lors d'un pompage à partir d'un puits, d'un forage
etc ... un clapet anti-retour doit toujours être monté
du côté aspiration de la pompe.
Il est recommandé de raccorder la pompe/l'automa-
tisme à la tuyauterie par l'intermédiaire de raccord-
unions.
Le site d'installation doit être propre et bien ventilé.
Avant d'installer l'automatisme, cette
notice d'installation et d'entretien doit
être étudiée avec attention. L'installa-
tion et le fonctionnement doivent être
conformes aux réglementations locales
et faire l'objet d'une bonne utilisation.
TM03 0156 4304
TM03 0157 4304TM03 0205 4504
Fonction des voyants d'indication et du bouton
Voyant d'indication
vert :
Supply/Power on
est allumé lorsque
l'alimentation électrique
est branchée.
Voyant d'indication
jaune :
On/Pump on
est allumé lorsque la
pompe est en service.
Voyant d'indication
rouge :
Failure
est allumé en cas de
défaut de fonctionnement.
Voir paragraphe
8. Tableau de recherche
de défauts.
Nota : PC et MC
uniquement.
Bouton:
Reset/Restart
réenclenche les indications
de défaut.
Power on
Pump on
Failure
Restart
