19
INDICE
1. Applicazioni - 19
2. Quadro di controllo - 19
3. Installazione - 19
4. Collegamenti elettrici - 20
5. Avviamento - 20
6. Funzionamento - 21
6.1 Funzionamento normale - 21
6.2 Funzionamento a secco - 21
6.3 Protezione antigelo - 21
7. Dati tecnici - 21
8. Tabella di ricerca guasti - 22
9. Smaltimento - 22
Queste istruzioni sono valide per le seguenti unità:
• PRESSCONTROL
®
, tipi PC 15 e 22
• ECOPRESS
®
, tipi EC 15 e 22
• MASCONTROL
®
, tipi MC 15 e 22.
1. Applicazioni
Le unità, dotate di protezione integrata contro il
funzionamento a secco, sono da installare su pompe
Grundfos.
Sono usate per il funzionamento automatico delle
pompe in sistemi di approvvigionamento idrico di
abitazioni monofamiliari, condomini, appartamenti
e per l'irrigazione.

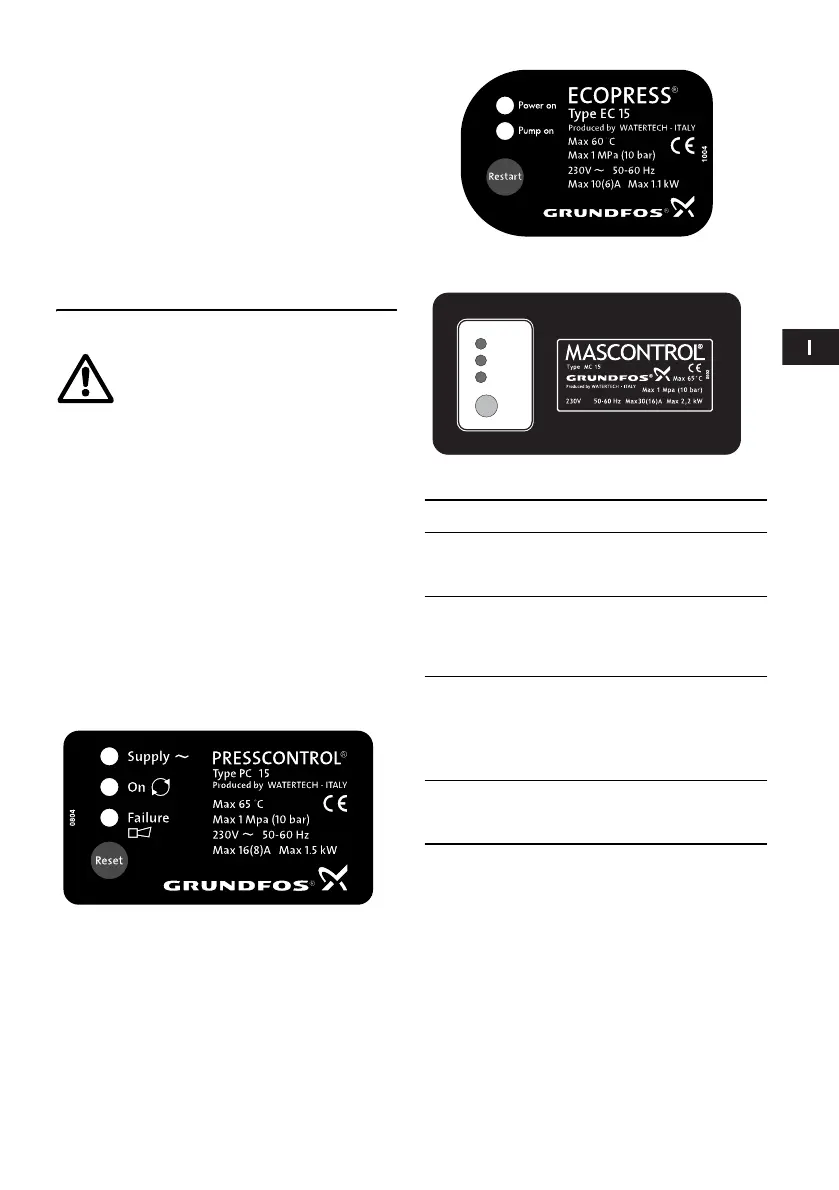

2. Quadro di controllo
Fig. 1 PRESSCONTROL
®
, tipo PC
Fig. 2 ECOPRESS
®
, tipo EC
Fig. 3 MASCONTROL
®
, tipo MC
3. Installazione
Installare l'unità sul lato mandata della pompa,
vedere fig. 4.
In caso di pompaggio da un pozzo, un foro di trivella-
zione, etc., occorre montare una valvola di non
ritorno sul lato aspirazione della pompa.
Si raccomanda di collegare la pompa/l'unità al
sistema di tubazioni tramite gli appositi raccordi.
L'installazione deve avvenire in un luogo ben areato.
Prima dell'installazione leggere attenta-
mente le presenti istruzioni di installa-
zione e funzionamento. Per il corretto
montaggio e funzionamento, rispettare
le disposizioni locali e la pratica della
regola d'arte.
TM03 0156 4304
TM03 0157 4304TM03 0205 4504
Funzione delle spie luminose e del pulsante
Spia verde:
Supply/Power on
(corrente)
si accende quando
la corrente è inserita.
Spia gialla:
On/Pump on
(accensione/
funzionamento)
si accende quando la
pompa è in funzione.
Spia rossa:
Failure (avaria)
si accende in caso di
avaria.
Vedere paragrafo
8. Tabella di ricerca
guasti.
Nota: Solo per PC e MC.
Pulsante:
Reset/Restart
(riavvio)
cancella le indicazioni di
guasto.
Power on
Pump on
Failure
Restart
