Betriebsanleitung
E1 - E2 - E3 GYS AUTO
Übersetzung der
Originalbetriebsanleitung

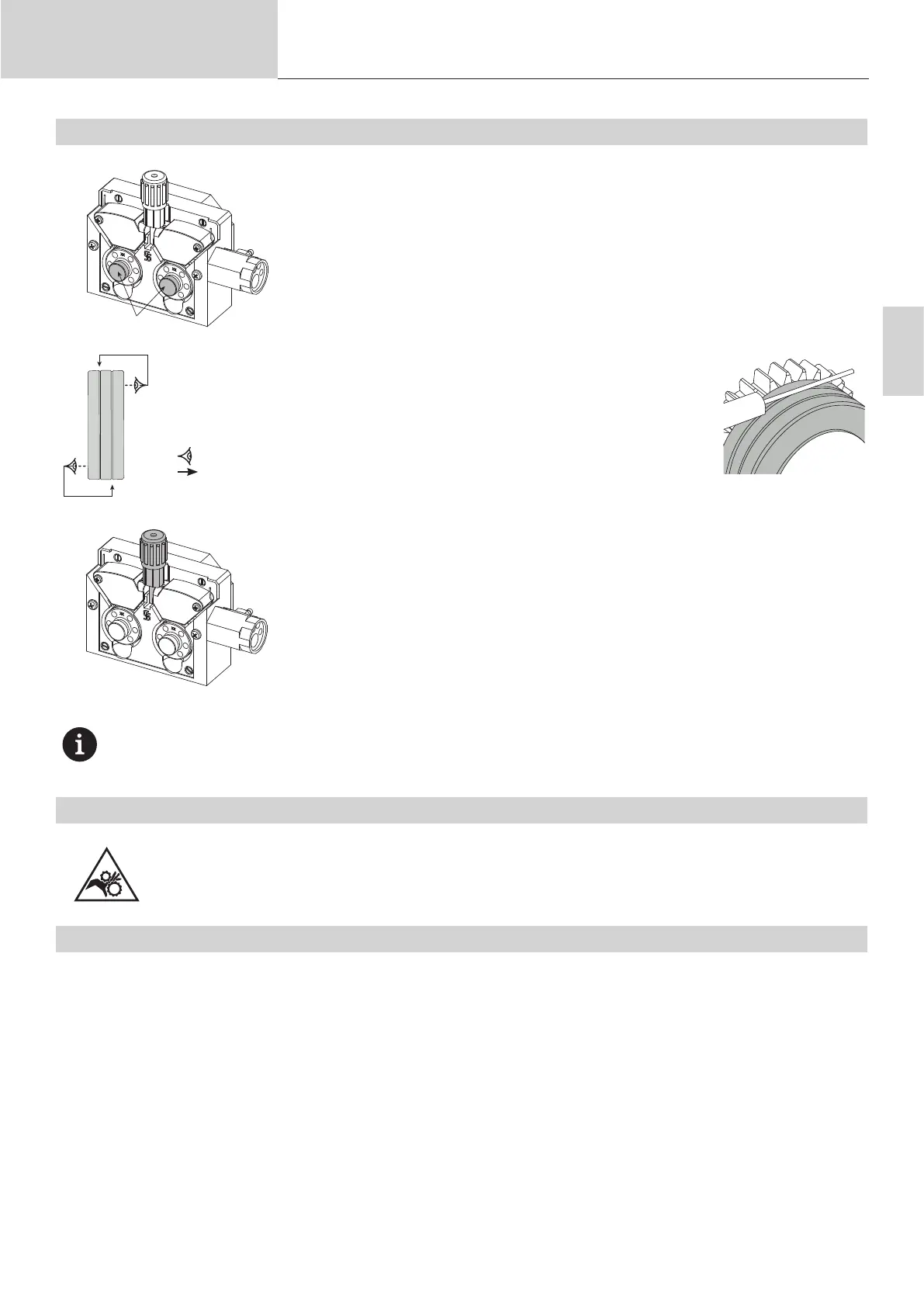

EINSETZEN DES SCHWEISSDRAHTES
a
b
Um die Rollen zu wechseln, gehen Sie wie folgt vor:
- Drehrädchen (a) so weit wie möglich lösen, und absenken.
- Rollen durch Herausdrehen der Halteschrauben (b) lösen.
- Die für Ihren Verwendungszweck geeigneten Motorrollen einsetzen und die Halteschrauben
wieder anbringen.
Die im Lieferumfang enthaltenen Rollen sind Doppelnutrollen:
- Stahl Ø 0,6/0,8 (E1 + E2 + E3)
- Stahl Ø 0,8/1,0 (E3)
- Aluminium Ø 0,8/1,0 (E2 + E3).
- Kontrollieren Sie die Beschriftung auf der Rolle, um sicherzustellen, dass die Rollen für den Draht-
durchmesser und das Drahtmaterial geeignet sind (für einen Draht mit Ø 1,0 verwenden Sie die
Nut mit Ø 1,0).
- Zum Schweißen von Stahl und anderer Drähte benötigen Sie Drahtführungsrollen mit V-Form Nut.
- Zum Aluminiumschweißen benötigen Sie Drahtführungsrollen mit U-Form Nut.
: sichtbare Beschriftung auf der Drahtführungsrolle (z. B.: 1,0)
: Aktive Nutbreite









a
Gehen Sie wie folgt vor, um den Zusatzdraht zu installieren:
- Drehrädchen so weit wie möglich lösen, und absenken.
- Draht einführen, Drahtvorschubko󰀨er wieder schließen und das Drehrädchen wie angegeben
festziehen.
- Motor am Brennertaster des Brenners betätigen.
Hinweis:
• Eine falsche Drahtseele kann Drahtvorschubprobleme und Überhitzung des Motors verursachen.
• Der Brenner muss fest im Eurozentralanschluss montiert sein, um ein Überhitzung zu vermeiden.
• Weder Draht noch Spule dürfen mit der Mechanik des Gerätes in Berührung kommen, da sonst die Gefahr eines Kurzschluss
besteht.
MIT BEWEGLICHEN KOMPONENTEN ZUSAMMENHÄNGENDEN VERLETZUNGSGEFAHR
Drahtvorschubko󰀨er verfügen über bewegliche Komponenten, die die Hände, Haare, Kleidungsstücke oder Werkzeuge er-
fassen und von daher Verletzungen verursachen können!
• Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen!
• Achten Sie darauf, dass Gehäuse- und Schutzdeckel während des Betriebs geschlossen bleiben!
• Tragen Sie weder beim Einlegen des Drahts noch beim Wechseln der Drahtspule Handschuhe.
HALBAUTOMATISCHES SCHWEISSEN STAHL / EDELSTAHL (MAG-MODUS)
Dieses Gerät kann Stahl- und Edelstahldraht von Ø 0,6 bis 1,0 mm (I-A) schweißen.
E1 / E2 : Das Gerät wird standardmäßig mit Rollen Ø 0,6/0,8 für Stahl oder Edelstahl geliefert.
E3: Das Gerät wird standardmäßig mit Rollen Ø 0,6/0,8 und Ø 0,8/1,0 für Stahl oder Edelstahl geliefert.
Das Kontaktrohr, die V-Nut der Drahtvorschubrolle, die Drahtseele des Brenners sind für diese Verwendung geeignet.
Das Schweißen vom Stahl erfordert die Verwendung eines bestimmten Schutzgas (Argon+CO2). Der Anteil von CO2 kann je nach der benutzten
Gasart variieren. Für Edelstahl, nutzen Sie eine Mischung von Argon und CO2 mit 2% CO2. Beim Schweißen mit reinem CO2 sollen Sie eine
Gasvorwärmeinrichtung an die Gasasche anschließen. Für spezielle Gasanforderungen fragen Sie Ihren Schweißfachhändler oder Schweiß-
gasehändler. Der Gasdurchuss für Stahl liegt zwischen 8 und 15 l/Min je nach Umgebung. Zur Messung des Gasdurchsatzes am Brennerausgang
wird der optionale Durchussmesser empfohlen (Art. Nr. 053939).
