Bedienung des Bedienfeldes
Steuerung der Stromquelle

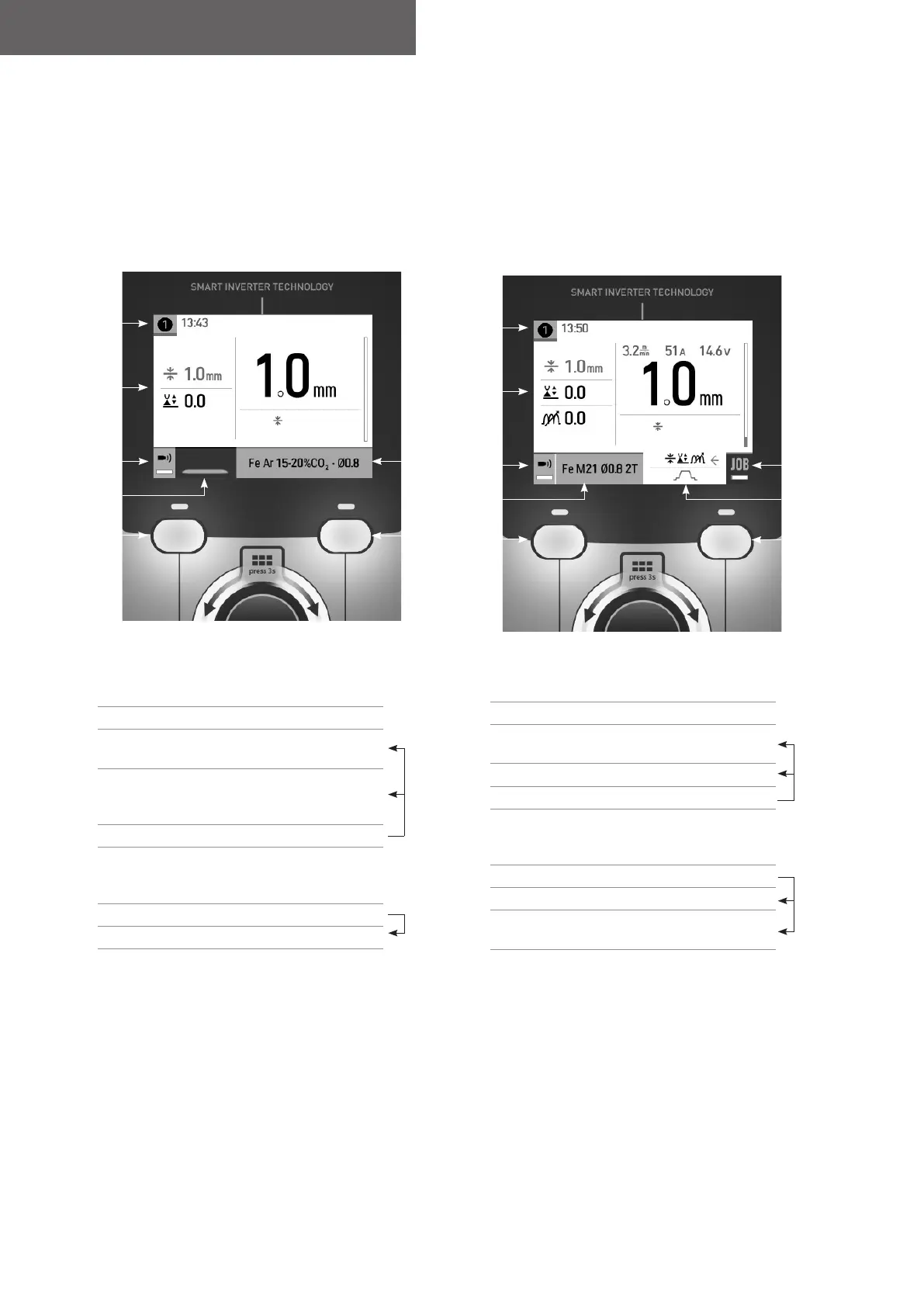

Der Hauptbildschirm enthält alle Informationen, die Sie vor, während und nach dem Schweißen benötigen.
Die Schnittstelle ist mit 2 Anzeigemodi kongurierbar: Easy oder Expert.
Easy Expert
Stärke
Schweißen
1
2
3
4
8
5 7
6
1
2
3
4
9
5 7
6
Stärke
8
1
Verwendeter Brenner (E2 / E3)
Uhrzeit
2 Aktuelle Einstellungen
3
Langes Drücken BP1
Gasusskontrolle
4
Wahl der Schweißart:
Schweißen/ Punktschweißen/Kettenpu-
nktschweißen
5 Drucktaste Nr. 1 (BP1)
6
Navigationspoti
Langes Drücken zur Bestätigung
Langes Drücken = Menü „ Hauptmenü“
7 Drucktaste Nr. 2 (BP2)
8 Parameter des aktuellen Verfahrens
1
Verwendeter Brenner (E2 / E3)
Uhrzeit
2 Aktuelle Einstellungen
3
Langes Drücken BP1
Gasusskontrolle
4 Parameter des aktuellen Verfahrens
5 Drucktaste Nr. 1 (BP1)
6
Navigationspoti
Langes Drücken zur Bestätigung
Langes Drücken = Menü „ Hauptmenü“
7 Drucktaste Nr. 2 (BP2)
8 Erweiterte Einstellungen
9
Langes Drücken BP2
Zugang zu JOB
Modus Easy (einfach):
Dieser vereinfachte Anzeigemodus ist ideal, um eine optimale Schweißqualität zu erzielen.
- 3 Schweißarten: Schweißen, Punktschweißen und Kettenpunktschweißen
- 4 Einstellungen: Wahl des Schweißmaterials (Synergien), Durchmesser des Schweißdrahts, Materialstärke und
Lichtbogenlänge
Modus Expert:
Dieser komplexere Anzeigemodus steht nur erfahrenen Schweißern zur Verfügung.
- Schweißarten: Synergie oder Manuell
- Einstellung des Brennertasters: 2T und 4T
- Punktschweißarten: Spot und Spot-Delay
- Auswahl der Haupteinstellung, die auf dem Bildschirm angezeigt werden soll
- Vollständige Einstellung des Schweißzyklus: Lichtbogenlänge, Drossel, Gasvorströmung, Hot Start, Draht- Rückbrand,
Gasnachströmung, usw.
