ならないようにするためにも、ケーブルがネットワークの速度に対応し
ていることを確認してください。この装置では、イーサネット規格
10Base-T がデータを伝送するのに十分であり、
取り付け誤差に対しても
より寛容です。
• 長さ - 1 本のケーブルの最大長さ 100 m (リピーターを使用して距離
を延長可能)。
• リピーター - 最大 4 台
• コネクタタイプ - RJ45 (標準的なイーサネット配線規格 T-568B)
アナログ出力の接続
アナログ出力機能のある装置をデータ収集システムに接続します。配線
情報については、図 8 ページの 100 と表 6 ページの 101 を参照してくだ
さい。
+24 VDC 電源を使用しているときは、この電源を 4–20 mA ループ電源
として使用することもできます(ループ用の出力が十分にある場合)。
図 12 を参照してください。図 13 に、許容される合計ループ抵抗の上限
を示します (負荷と配線の組み合わせ)。
アナログ出力機能のある装置は、指定されたサンプリング時間のカウン
ト数に比例した 4–20 mA 信号を送信します。アナログ出力は、各サンプ
ル期間の最後に更新されます。データ収集システムは信号を受信しま
す。アナログ出力機能のある装置では、2 つまたは 4 つのチャネルサイ
ズを指定できます。アナログユニットは、ネットワーク構成では使用で
きません。
セットアップユーティリティソフトウェアを使用して、20 mA 信号に対
応する最大カウント数を設定します。装置を設定する ページの 105 を
参照してください。
電源が投入されると、チャネルのアナログ出力は 4 mA になります。電
源が遮断された場合、またはセンサエラーや流量エラーがある場合、チ
ャネルのアナログ出力は 2 mA 未満になります。ユーザーがチャネルを
無効にした場合、チャネル出力は 2mA 未満になります。信号が 4 mA
(ゼロカウント値) より低くなるとデータ収集システムの数値は負にな
り、これにより装置からの信号に問題があることがわかります。
4 mA (ゼロカウント値) より低くなった信号についてアラームを発する
ようセントラルモニタリングソフトウェアを構成して、センサ、フロー、
または電力損失のアラームを必要に応じて鳴らすことができます。

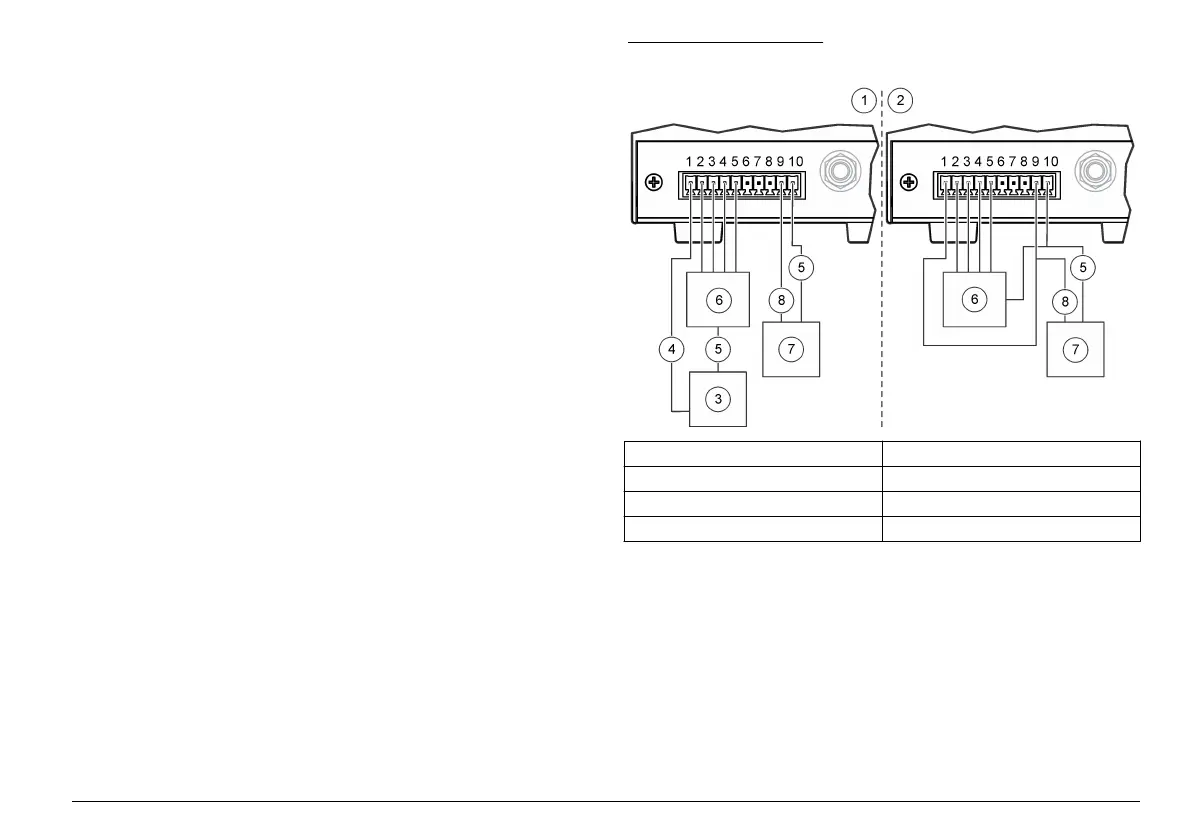

図 12 ループ電源用の構成
1 コモンループ電源用の構成 5 コモン
2 独立ループ電源用の構成 6 4–20 mA 収集システム
3 24 VDC ループ電源 7 24 VDC 電源
4 + ループ電源 8 + 電源
日本語
103
