Hakko Electronics FM-203 - Parts List

6
操作と表示
スイッチと操作ボタン
ボタン
ボタン
ボタン
ボタン
D チャンネル
接続コネクタ
S チャンネル
接続コネクタ
ハッコー FM-203 のフロントパネルには 4 つ
の操作ボタンがあります。
････データ入力値を決定し、そのデータ
入力モードを終了します。
1 秒未満押した時はすでに入力され
ている設定温度を表示します。
････オフセットの入力を始めたり、すで
に入力されているオフセット値を表
示します。
････ 表示を D チャンネルに切り替えます。
 ●長押しすると D チャンネルの温
度表示とこて先への通電が ON/
OFF できます。
 ●各種設定変更時は表示されている
値を上げます。
･･･ 表示を S チャンネルに切り替えます。
 ●長押しすると S チャンネルの温
度表示とこて先への通電が ON/
OFF できます。
 ●各種設定変更時は表示されている
値を下げます。
5.使用方法
表示
ハッコー FM-203 は 3 つの表示デジットを
持っています。
選択されたモードに従い、
●センサー温度（こて先温度）
●データ入力値
 入力された値（入力方法をご覧ください。）
●温度目盛
 ℃または℉
●エラー検出（エラー表示をご覧ください。）
を表示します。
ブザーで使用者に次のことを教えてくれます。
●設定温度に達した場合、ブザーが 1 回鳴
ります。（工場出荷時の設定）
●センサー温度が設定温度より下限設定分、
低くなった場合に警報ブザーが鳴ります。
センサー温度が下限設定範囲内に戻れば
ブザーは停止します。
●異物、この商品では使えないこて先、ま
たはこて先のはんだ付け側をハッコー
FM-2027 に挿入してしまった場合、表示
部が点滅し、ブザーが連続して鳴ります。
●オートパワーシャットオフ機能が働き、
ヒーターへの通電を停止した場合、ブザー
が 3 回鳴ります。
表示側のボタン (D/UP、S/DOWN) を長押
しすると通電が OFF となり、表示が切り替
わります。
再度長押しすると通電が ON となります。
注記：
非表示側のボタンを長押しした場合は表示が切り替
わるだけです。
77

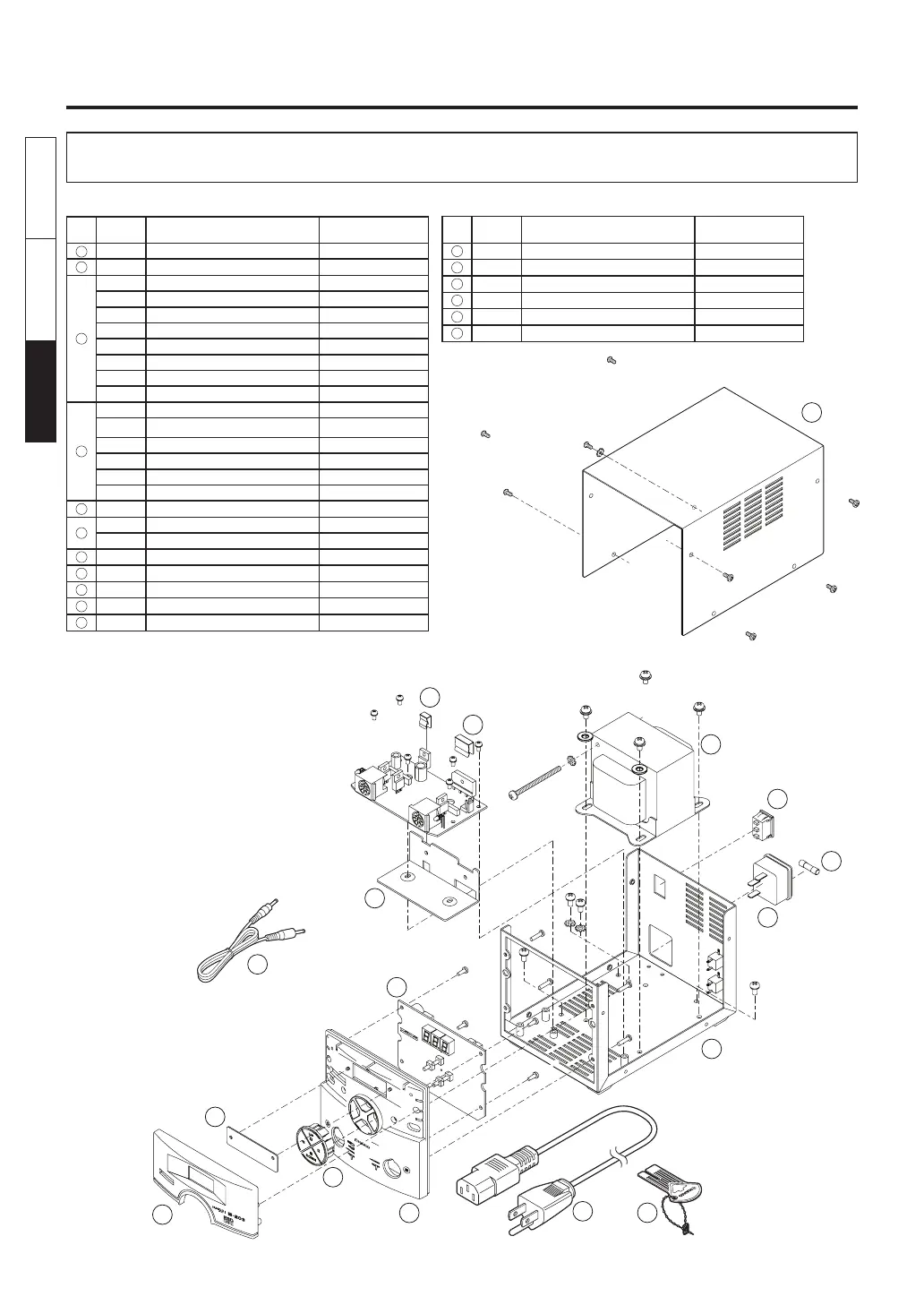

10. PARTS LIST
NOTE:
Spare or repair parts do not include mounting screws, if they are not listed on the description. Screws must be ordered separately.
Sems screw
M4×8 (4)
External tooth
lock washer
Nominal size
4 (2)
Pan head screw
M3×12 (4)
Tapping screw
Nominal size
3×8 (4)
Pan head screw
M4×55
External tooth
lock washer
Nominal size 4
Sems screw
M3×6 (6)
Sems screw
M4×8 (4)
Binding head screw
M3×6 (8)
External tooth lock washer
Nominal size 3
8
7
4
1
6
2
5
3
10
12
9
11
13
14
16
15
17
●
HAKKO FM-203 soldering station
Item
No.
Part No. Part Name Specifi cations
1
B2852 Power switch
2
B2384 Power receptacle
3
B2387 Power cord, 3 wired cord & American plug 100V
B2419
Power cord, 3 wired cord & American plug 110 - 220V
B2421
Power cord, 3 wired cord but no plug 220 - 230V
B2422 Power cord, 3 wired cord & BS plug 220V India
B2424
Power cord, 3 wired cord & European plug 220V Korea, 230V CE
B2425 Power cord, 3 wired cord & BS plug 230V CE
B2426
Power cord, 3 wired cord & Australian plug 230 -240V
B2436
Power cord, 3 wired cord & Chinese plug 220V China
4
B2743 Transformer 120V
B2855 Transformer 100V
B2856 Transformer 110V
B2857 Transformer 220V
B2858 Transformer 230V
B2863 Transformer 240V
5
B2972 Card
6
B2761 Fuse/250V-3A 100-220V
B2864 Fuse/250V-1.6A 220-240V
7
B3397 Cover
8
B3398 Chassis with rubber feet
9
B3399 Front panel A
10
B3400 Front panel B with LED lens, D.S
11
B3401 Display
Item
No.
Part No. Part Name Specifi cations
12
B3402 Button set 4 pcs.
13
B3403 P.W.B
14
B3404 Heat sink
15
B3405 Clip (Large size)
16
B3406 Clip (Small size)
17
B3253 Connecting cable
