●こて台
図番 品番 部品名 仕様
①〜⑧ FH200-02 ハッコー FH-200/スポンジ付 FM2027 用
●こて台用パーツ
図番 品番 部品名 仕様
① A1519
クリーニングスポンジ / グリーン
② B3248 口金ホルダー FM-2027用
③ B3001 口金 / イエロー（ねじ付き） FM-2027用
④ B2791 こて先固定スプリング FM-2027用
⑤ B3249 クリーナーベース ゴム足付
⑥ B3250 ステー
⑦ B3251 こて台ベース ゴム足付
⑧ B3252 スイッチケース組品
スイッチスプリ
ングなし
●ハッコー FM-2027
図番 品番 部品名 仕様
① FM2027-02 コネクタ組品 24V-70W
② B3215 コネクターカバー
③
B3216 スリーブ組品 イエロー
B3217 スリーブ組品 オレンジ
B3218 スリーブ組品 ブルー
B3219 スリーブ組品 グリーン
④ こて先
「11. こて先の種類」参照
●オプション
図番 品番 部品名 仕様
① B2756 こて先置き台
61
Jack to Connecting cable
Connecting cable
C. Soldering station
CAUTION
Be sure to unplug the cord by holding the plug.
●
The HAKKO FM-203 detects when the iron is
removed from the iron holder and sends this
data to the station via the connecting cable.
That data is then used for various functions.
NOTE:
The channel for connecting the connecting cable
to the station must be the same as the channel for
connecting the iron set in the iron holder.
CAUTION
Securely insert the connecting cable all the way into the
jack.

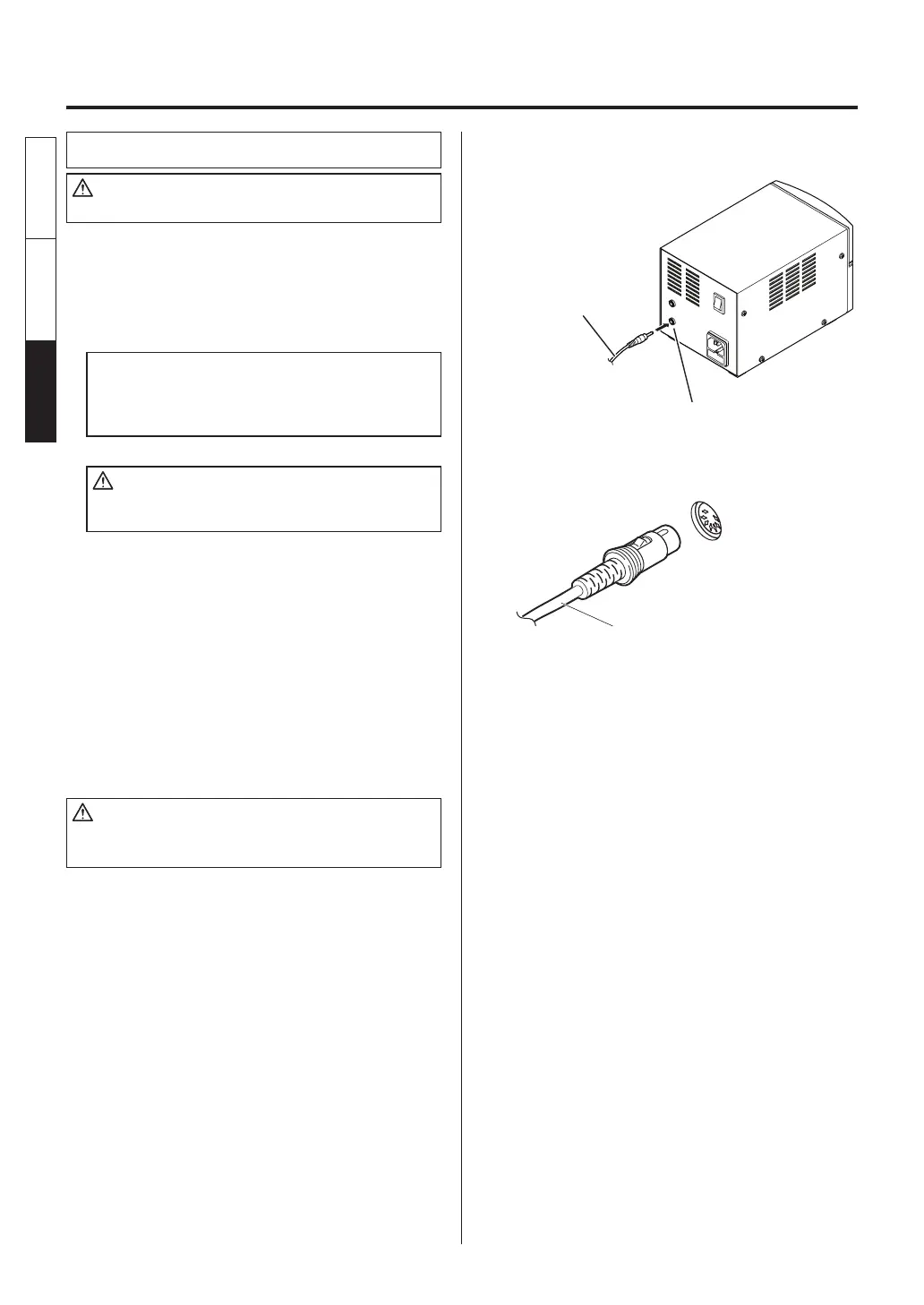

1. Connect the power cord to the power
receptacle on the rear of the station.
2. Connect the connector cord to the receptacle.
3. Set the iron in the iron holder.
4. Plug the power cord into a grounded wall
socket.
CAUTION
This unit is protected against electrostatic discharge and
must be grounded for full effi ciency.
Push the plug in as far as it will go, and
try to remove it without pressing the
release pin. If it stays in the receptacle,
it is properly seated.
When the plug clicks,
it is fully inserted.
Receptacle
Connector cord
