10
Änderungen vorbehalten
Bei Rücksetzen des Gerätes in die Werkseinstel-
lung werden eine eventuell gespeicherte Arbitrary-
Funktion sowie alle gespeicherten Tastatureinstel-
lungen gelöscht.
Sie erhalten kein Signal am Ausgang?
Der Signalausgang
des HM8131-2 hat eine Impe-
danz von 50 Ω und kann mittels der Taste Output
ein- und ausgeschaltet werden. In der Werksein-
stellung ist der Signalausgang
ausgeschaltet.
Taste Output
Einschalten – dann funktioniert´s !

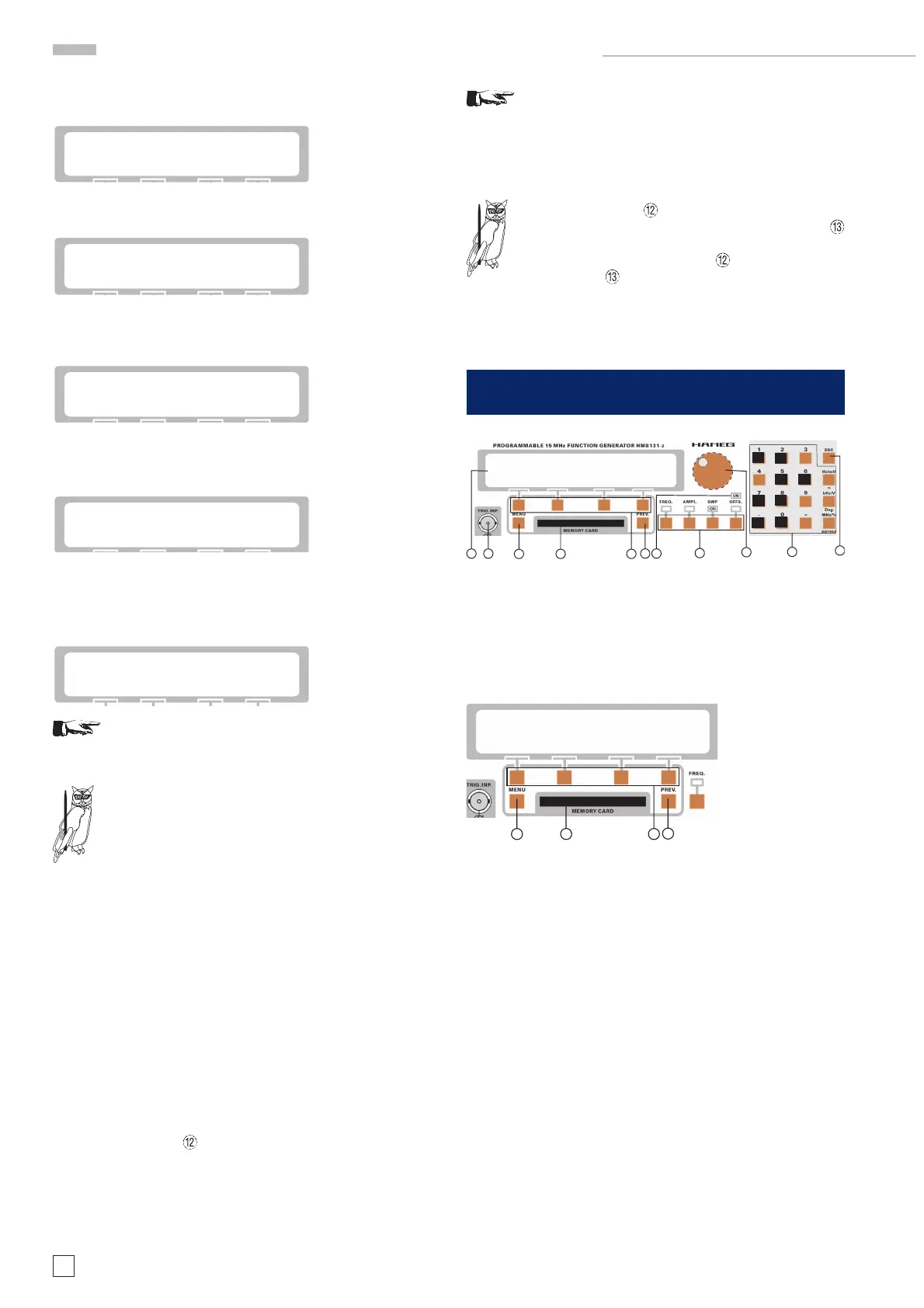

Menüstruktur
3
4
5
6 7
21
8
9
10
11
Die Bedienung des HM8131-2 erfolgt überwiegend menüge-
steuert. Die Parameter werden entweder über die integrierte
Tastatur oder mittels eines digitalen Drehgebers einge-
stellt. Die Menüstruktur ist weitestgehend selbsterklärend.
Grundmenü
FR: 1.0000000 kHz
Sin Tri Sqr -->
3
4
5
6
Die Zeichen im Display bedeuten:
Fr: eingestellte Frequenz, freilaufender Betrieb
(Freerun)
Tr: eingestellte Frequenz, wenn Triggermode gesetzt
Gt: eingestellte Frequenz, wenn Gatemode gesetzt
Sin Sinussignal
Tri Dreiecksignal
Sqr Rechtecksignal
+Rmp positiver Sägezahn
–Rmp negativer Sägezahn
Spc Special; Auswahl von Arbitrarysignal oder Rauschen
Im Grundmenü wird die eingestellte Frequenz dargestellt. Hier
lassen sich auch die Grundfunktionen Sin (Sinus), Tri (Dreieck)
und Sqr (Rechteck) auswählen. Über einen eingeblendeten
Pfeil werden die Funktionen positiver Sägezahn, negativer
Sägezahn und Spektrum aufgerufen. Befi ndet man sich bereits
im Menüteil positiver Sägezahn (+Rmp), negativer Sägezahn
(–Rmp) und Spektrum (Spc), lassen sich die Grundfunktionen
Sinus, Dreieck und Rechteck über den Pfeil auswählen. Die
gewünschten Funktionen werden am Gerät mittels der Menü-
Tastengruppe
ausgewählt.
Datum:
Das im HM8131-2 eingestellte Datum und Uhrzeit:
FRIDAY 24/01/03
16:55
Schnittstelle:
Die im HM8131-2 eingebaute Schnittstelle:
Communication Device
** default rs232 **
Referenzfrequenz
Es wird angezeigt, ob das Gerät mit interner oder externer
Referenzfrequenz arbeitet.
Frequency Reference
Internal
weitere Optionen:
Falls ein HO86 Oszillator (TCXO) mit 0,5ppm/°C eingebaut ist,
wird auch dies angezeigt.
Frequency Reference
Internal with Option
Grundmenü
Es wird das Grundmenü mit den zuletzt eingestellten Parame-
tern angezeigt.
Zum Beispiel:
Fr: 1.0000000 kHz
Sin Tri
Sqr -->
Nach dem Selbsttest stellt sich das Gerät mit den
gleichen Funktionen ein, die zuvor beim Ausschal-
ten des Gerätes eingestellt waren.
Überprüfen Sie die eingestellten Werte und das
Ausgangssignal des Funktionsgenerators bevor
Sie das Signal an Ihre Testschaltung o. ä. anlegen.
Nicht jeder Eingangskreis mag 20V
pp
mit 1 MHz
TiPP
Rechteck, sprach´s und war kaputt.
Bei der Auslieferung wird das Gerätes mit folgenden Werks-
einstellungen geliefert:
– Frequenz: 1 kHz
– Amplitude: 10 V
pp
– Offset: 0 V
– Sinussignal
– Betriebsart: freilaufend
– Phase: 0 Grad
– Keine Modulation
– Drehgeber aktiviert
– Interne Referenzfrequenz
– Triggerung mit positiver Flanke
– Hintergrundbeleuchtung mittel; Kontrast maximal
– Signalgeber: hohe Lautstärke
– Maximale Aufl ösung der Frequenzanzeige
– Ausgang: Output
ist ausgeschaltet
Werkseinstellung aufrufen:
Beim Einschalten des Gerätes die ESC-Taste für einige Sekun-
den gedrückt halten. Damit sind die bisher gespeicherten Funk-
tionen gelöscht und die Werkseinstellung wieder hergestellt.
Einführung in die Bedienung des HM8131-2
TiPP
