25
Änderungen vorbehalten
Das Menü kann wie üblich über die Taste [PREV] verlassen
werden.
** 4K ARB MENU ***
New Edit Calc Visu
Sobald alle gewünschten Werte eingegeben sind, kann über die
Option „Calc“ im Arbitrary Menü eine Berechnung der übrigen
Punkte eingeleitet werden.
Danach wird das erstellte Signal generiert. Die einzelnen Punkte
können mit dem Menüpunkt „Visu“ angezeigt werden.
X= 0 Ref Y= +0
< cur > Pref Next
Bei Aufruf dieser Funktion erscheinen die Koordinaten des im
Speicher abgelegten Signals in aufsteigender Reihenfolge. Über
MAIN Menu2 HM8131-2
** OPTIONS MENU 1 **
Com Mcard Memo -->
** OPTIONS MENU 2 **
<-- Beep Enco -->
** OPTIONS MENU 3 **
<-- Ref Disp -->
** OPTIONS MENU 4 **
Lcd Date <--
*** MAIN MENU 2 ***
Mod Phi Option <--
Phase : 0.0 deg
- val + < cur >
* MODULATION MENU *
AM FSK PSK

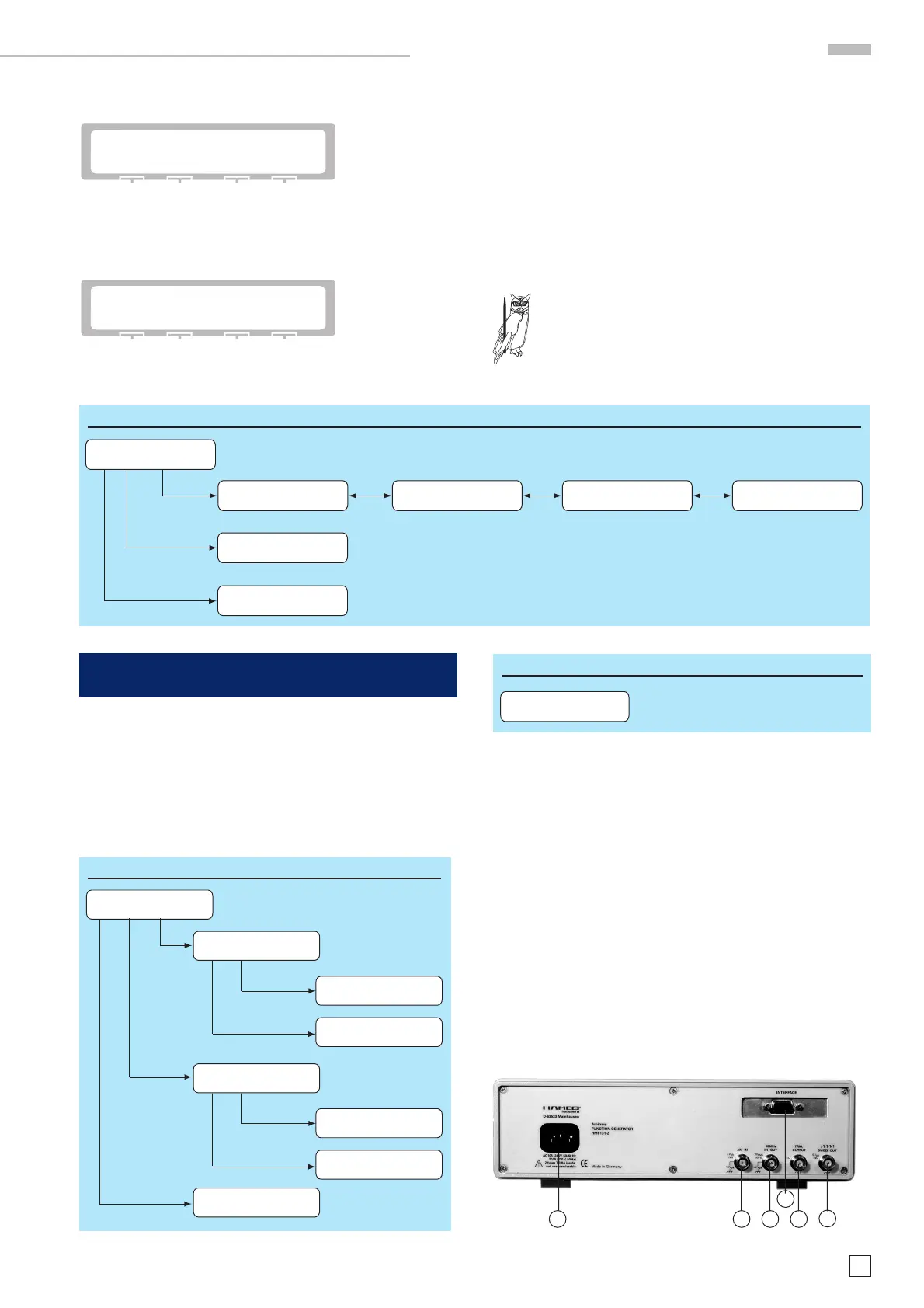

Main Menu 2 und seine Funktionen
Übersicht Main Menu 2 (siehe Zeichnung auf Seite 26)
Main Menu 2
Das MainMenu2 ermöglicht die Auswahl von von drei weite-
ren Untermenüs. Die Taste unter dem Pfeil schaltetet zum
MainMenu1.
Modulation Menu (Modulationsarten)
Modulations Menu HM8131-2
Phase1: 180.0 deg
- val + < cur >
Phase0: 45.0 deg
- val + < cur >
* MODULATION MENU *
AM FSK PSK
** PSK PARAMETERS **
Ph0 Ph1 On Off
F1: 4.0000000 kHz
- val + < cur >
F1: 20.0000000 kHz
- val + < cur >
** FSK PARAMETERS **
F0 F1 On Off
** AM PARAMETERS **
- 0% + AMi AMx
AM Parameters HM8131-2
** AM PARAMETERS **
- 0% + AMi AMx
die Tasten Prev und Next kann entweder der folgende oder
vorherige Referenzpunkt erreicht werden. Die dazwischenlie-
genden berechneten Punkte werden mittels des Drehgebers
erreicht. Dadurch lassen sich auf der Abszisse alle Punkte
gezielt erreichen. Die Schrittweite des Drehgebers wird durch
die Position des Cursors beim X-Wert bestimmt.
1. Wird der Cursors beim X-Wert auf der ersten
Stelle belassen inkrementiert der Drehgeber in Ei-
nerschritten. Steht der Cursor auf der zweiten Stel-
le inkrementiert der Drehgeber in Zehnerschritten.
Vierte Stelle: 100er Schritte. Fünfte Stelle: 1000er
Schritte.
2. Referenzwerte werden im Display mit „Ref Y = “
angezeigt. Berechnete Werte erscheinen im
TiPP
Display mit „Calc Y = “
Der HM 8131-2 stellt die Modulationsarten AM (Amplituden-
modulation), FSK (Frequenz Shift Keying) und PSK (Phase Shift
Keying) zur Verfügung. Alle sind über das Menü „MAIN MENU 2“
mit dem Menüpunkt „Mod“ zu erreichen.
Amplitudenmodulation
Nachdem im Menü die Amplitudenmodulation ausgewählt
wurde ist der Modulationsgrad von 0% – 100% in 1%-Schritten
einstellbar. Der Anwender hat die Wahl zwischen der internen
Signalquelle oder einer externen Signalquelle. Der Modulati-
onsgrad kann mit den Menu-Tasten
, dem Drehgeber
oder der Tastatur
eingestellt werden. Bei Eingabe mit der
Tastatur wird der Wert mit der Taste [MHz/%] übernommen. Die
Aktivierung der AM-Funktion erfolgt über die Menütasten [AMi]
(interne Quelle) oder [AMx] (externe Quelle). Ein Pfeil vor der
gewählten Modulationsart zeigt die aktivierte Funktion an. Die
Abschaltung der aktivierte Funktion erfolgt durch nochmalige
Betätigung der entsprechenden Menü-Taste.
1920
16
18 1715
Main Menu 2 und seine Funktionen
