17
Änderungen vorbehalten
Die Beschreibung vom Wobbelbetrieb erfolgt nachfolgend im
Abschnitt Sweep Menu.
Die Wobbelfunktion SWEEP kann nur durch wieder-
holtes Betätigen der Taste [SWP] verlassen wer-
den.
Output
Der Signalausgang des HM8131-2 hat eine Impedanz von 50 Ω.
Mit der Taste Output
wird gleichermaßen das Signal und der
Offset ein- oder ausgeschaltet. Ist der Ausgang abgeschaltet
so wirkt dies wie ein offener Ausgang. Der Zustand des Signal-
ausgangs
wird durch die LED neben der Taste Output
angezeigt.
Die Abschwächung des Ausgangssignals ist, bedingt
durch Übersprechen hoher Frequenzen am Signal-
ausgang, je nach Frequenzbereich unterschiedlich.
Als Richtwert gelten ca. 60 dB bei 1 MHz. Bei niedri-
geren Frequenzen ist die Abschwächung größer,
TiPP
bei höheren Frequenzen entsprechend kleiner.
Legen Sie im Normalbetrieb keine externe Span-
nung an den Signalausgang
des HM8131-2 an.
Externe Spannungen können die Ausgangstreiber
STOP
zerstören. Der Ausgang des HM8131-2 ist im Feh-
lerfall für max. 30 sec bedingt kurzschluss- und
überlastfest und gegen extern angelegte Spannun-
gen (DC und AC) von bis zu +15 V geschützt. Ist der
Ausgang zu stark belastet (<50 Ω; U >15 V), wird die
Endstufe des Funktionsgenerators überlastet und
im schlimmsten Fall zerstört.
Main Menu 1 und seine Funktionen

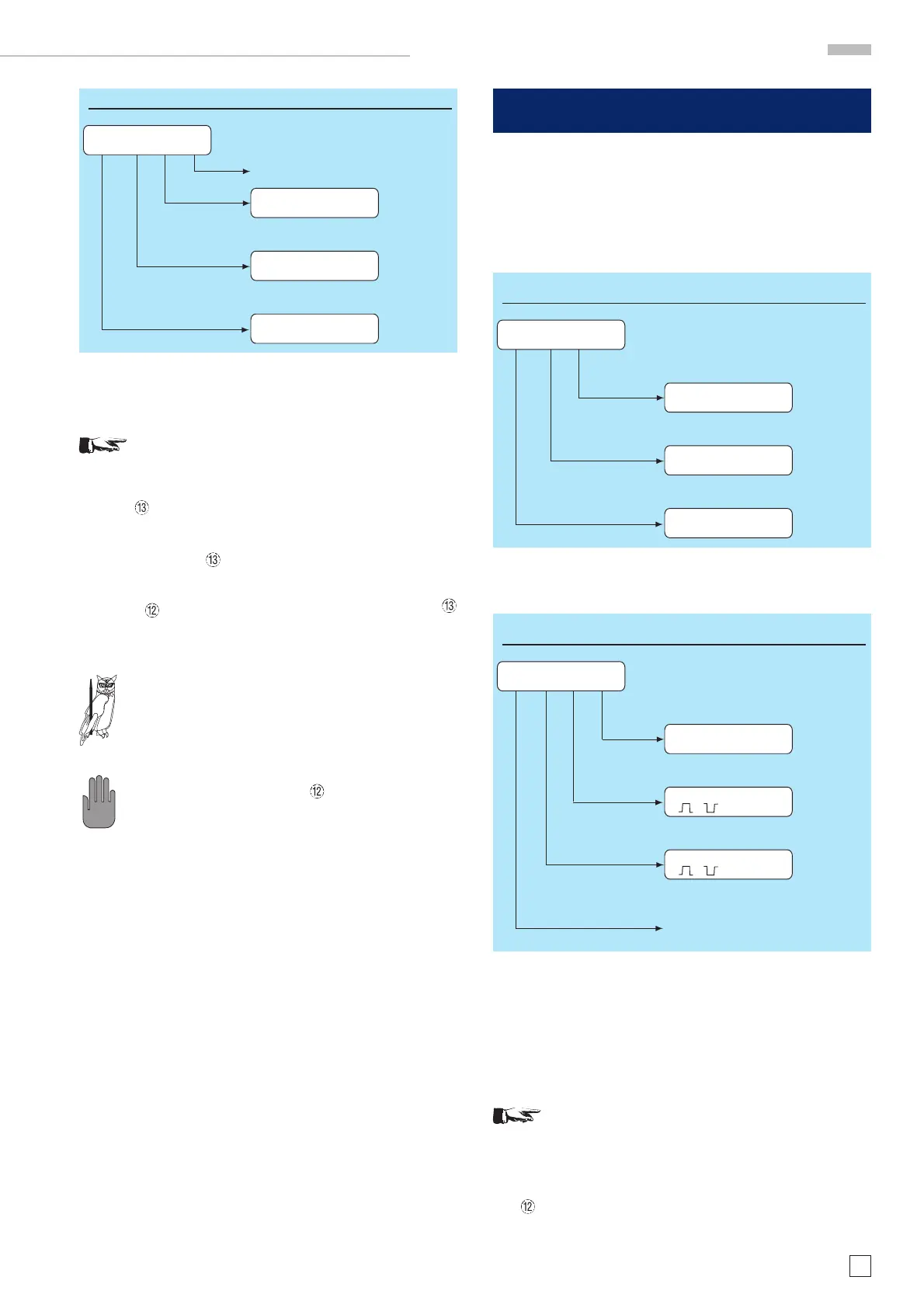

Übersicht Main Menu 1 (siehe Zeichnung auf Seite 18)
Main Menu 1
Das MainMenu1 ermöglicht die Auswahl von von drei weite-
ren Untermenüs. Die Taste unter dem Pfeil schaltetet zum
MainMenu2.
Working Mode (Betriebsart)
Der HM8131-2 ermöglicht unterschiedliche Betriebsarten.
Neben der Standard-Betriebsart freilaufend „Cnt“, bietet er
die Möglichkeit Signale getriggert „Trg“ oder torzeitgesteuert
„Gat“ zu erzeugen. Außerdem ist es möglich mehrere HM8131-2
miteinander zu synchronisieren „Sync“. Die Einstellung „getrig-
gert“, „Gated“ oder „Sync“ wird entsprechend im Display links
mit einem Dreieck markiert dargestellt.
Bei der Auslieferung ab Werk ist die Betriebsart
freilaufend „Cnt“ eingestellt.
Freilaufend (Cnt)
Der Generator arbeitet freilaufend mit der im Display an-
gezeigten Frequenz. Diese steht kontinuierlich am Out-
put
zur Verfügung. Solange die Wobbeleinrichtung nicht
aktivert ist.
Main Menu 1 und seine Funktionen
SWP. (Sweep)
** SWEEP ACTIVE **
Start Stop Time Lin
SweepTime: 1.00 sec
- val + < cur >
Sp: 10.0000 kHz
- val + < cur >
St: 1.0000 kHz
- val + < cur >
»Lin: Umschalten Linear
oder Logarithmisch
Main Menu1 HM8131-2
*** MAIN MENU 1 ***
Sweep Arb Mode -->
** WORKING MODE **
Cnt Trg Gat Sync
** WAVEFORM SIZE **
4096 Pts 16384 Pts
* SWEEP PARAMETERS *
Start Stop Time Lin
Mode Menu HM8131-2
** WORKING MODE **
Cnt Trg Gat Sync
** MULTI-DEV SYNC **
Master Pulse Slave
*** GATE CONTROL ***
* TRIGGER CONTROL *
pulse
Cnt: "Signal dauernd am Ausgang"
