30
Änderungen vorbehalten

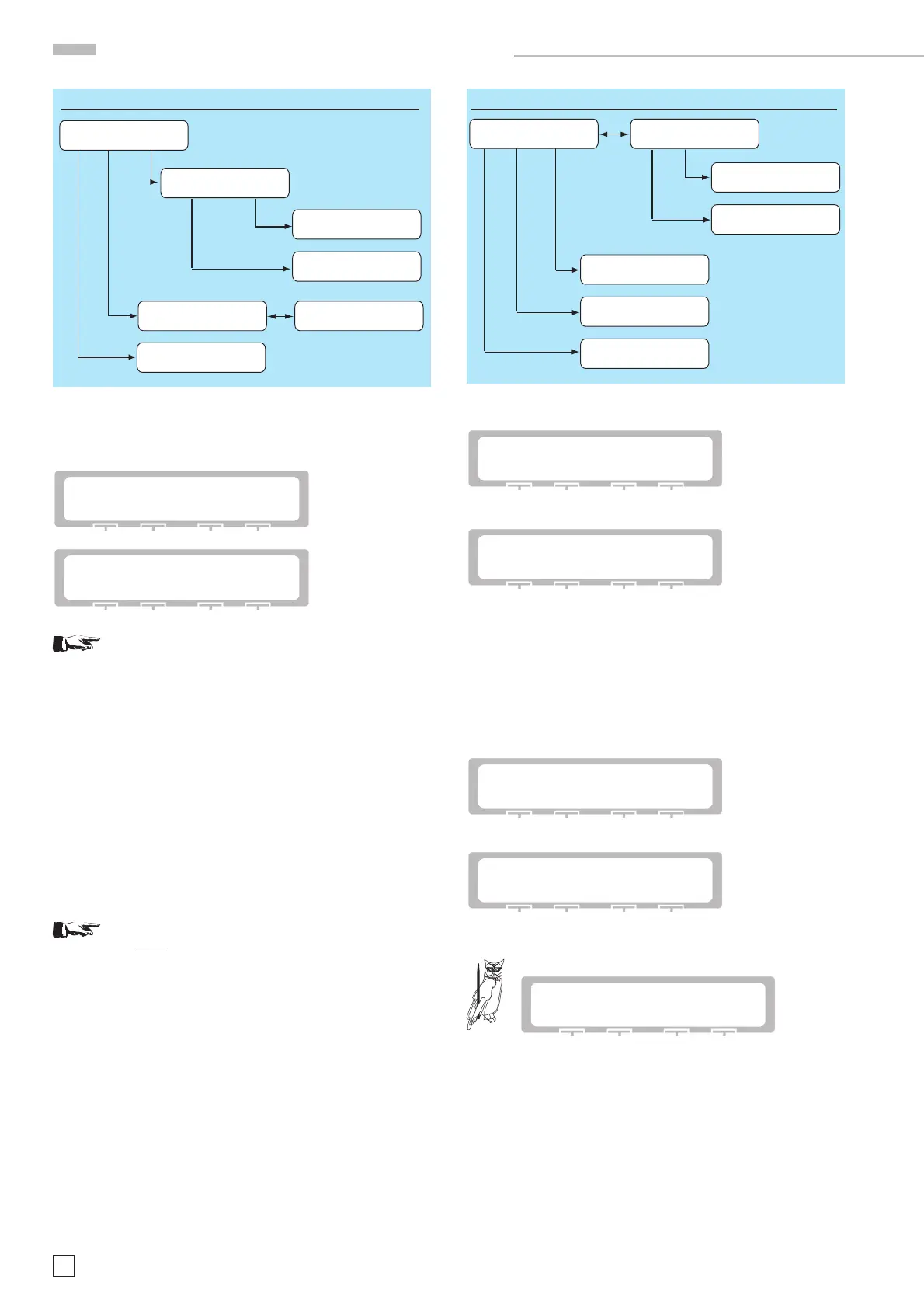

Options-Menu 1 HM8131-2
** OPTIONS MENU 1 **
Com Mcard Memo -->
* CONFIG IN MEMORY *
Recall Store
** MEMORY CARD 1 **
Load Store Dir -->
** MEMORY CARD 2 **
Format Del <--
* Store Memory *
Number : ?
* Recall Memory *
Number : ?
* SERIAL INTERFACE *
9600 None 8 2
Memory Card Menu HM8131-2
label: HM8131_CARD
Next 16:55 21.01.03
** MEMORY CARD 1 **
Load Store Dir -->
** MEMORY CARD 2 **
Format Del <--
ARB4K.000 8310
Next Prev Delete
Erase all data ?
No Ok
Name : ARB16K.000
OK - ext +
ARB4K.000 8310
Next Prev Load
Serielle Schnittstelle [Com]
Die Baudrate kann im Menüpunkt „Com“ im Menü „OPTIONS
MENU 1“ eingestellt werden.
** OPTIONS MENU 1 **
Com Mcard Memo -->
* SERIAL INTERFACE *
4800 None 8 2
Bei Verwendung der IEEE-Schnittstelle (HO880)
muss die Baudrate auf 9600 eingestellt sein.
Memory Card (HO831)
Der HM 8131-2 bietet durch eine PCMCIA-Schnittstelle die
Möglichkeiten zum Einsatz einer Memory Card. Dabei kom-
men S-RAM Karten mit einer Kapazität von 64 kB bis zu 1 MB
zum Einsatz. Die Daten sind wie auf einem Diskettenlaufwerk
im DOS-Format gespeichert und lassen sich so mittels eines
PCMCIA-Laufwerks über einen PC lesen, verarbeiten und
speichern.
Die Datenfi les selbst, unabhängig von der Formatierung der
Karte auf der DOS-Ebene, sind nach einer von HAMEG intern
verwendeten Organisation strukturiert (HIDAFF). Damit ist ein
Austausch der Daten zwischen verschiedenen HAMEG Geräten
welche PCMCIA-Karten unterstützen gewährleistet.
Die Memory-Card bitte nur im HM8131-2 formatie-
ren, nicht im PC.
Die verschiedenen Operationen die Memory Card betreffend
sind über das Menü „OPTIONS MENU 1“ und Aktivierung des
Untermenüs „Mcard“ erreichbar.
Die Möglichkeiten über das Menü im Einzelnen:
Load Lädt ein Arbitrary-Signal von der Memory Card in
den Speicher des HM 8131-2
Store Speichert ein Arbitrary-Signal auf der Memory Card
Dir Liest Inhaltsverzeichnis der Memory Card
nächstes Menü
Format Formatiert eine Memory Card
Del Löscht ein Arbitrary-Signal von der Memory Card
Delete Signal löschen
Next nächstes Signal anzeigen
Prev vorheriges Signal anzeigen
Verzeichnis [Dir]
** MEMORY CARD 1 **
Load Store Dir <--
Mit [Dir] wird zum Verzeichnis gewechselt
Label: HM8131_CARD
Next 16:50 24.01.03
Die erste Zeile zeigt den Namen (Label) der Memory Card sowie
die am Gerät eingestellte Zeit und das Datum der Formatierung.
Als Grundeinstellung hat die Karte den Namen HM 8131-2-Card
falls die Memory Card vom HM 8131-2 formatiert wurde. Mit der
Taste [Next] kann man sich im Directory bewegen.
Mit [Dir] sind aus dem Verzeichnis der Name samt Dateierwei-
terung (ARB16K . 000) und die Größe (32887) der gespeicherten
Datei abzulesen.
ARB16K.000 32887
Next 16:55 24.01.03
Mit [Next] wird zum nächsten File geschaltet
ARB16K.001 32887
Next 17:45 25.02.03
Ist keine Memory Card vorhanden, oder sie ist nicht
lesbar erscheint folgende Meldung:
TiPP
Memo card not found
Check Memory Card
Aufzeichnen eines Signals [Store]
Um eine Arbitrary-Signal abzuspeichern muss vorher festgelegt
werden, welches Signal mit welcher Dateigröße zu speichern
ist. Im „MainMenu1“ unter [ARB] wird das Arbitrary-Menü „WA-
VEFORM SIZE“ aufgerufen. Dort wird festgelegt ob ein 4k oder
16k Signal zu speichern ist. Daraus abgeleitet wird der Name
des Signals zu ARB4K.xxx oder ARB16K.xxx. Die Dateierweite-
rung dient dazu die einzelnen Signale auf der Memory Card zu
unterscheiden (.001; .002 etc.). Danach wir im Menü „MEMORY
CARD 1“ das Untermenü [Store] gewählt und das Signal unter
dem vorgeschlagenen oder geändertem Namen gespeichert.
Main Menu 2 und seine Funktionen
