20
Änderungen vorbehalten

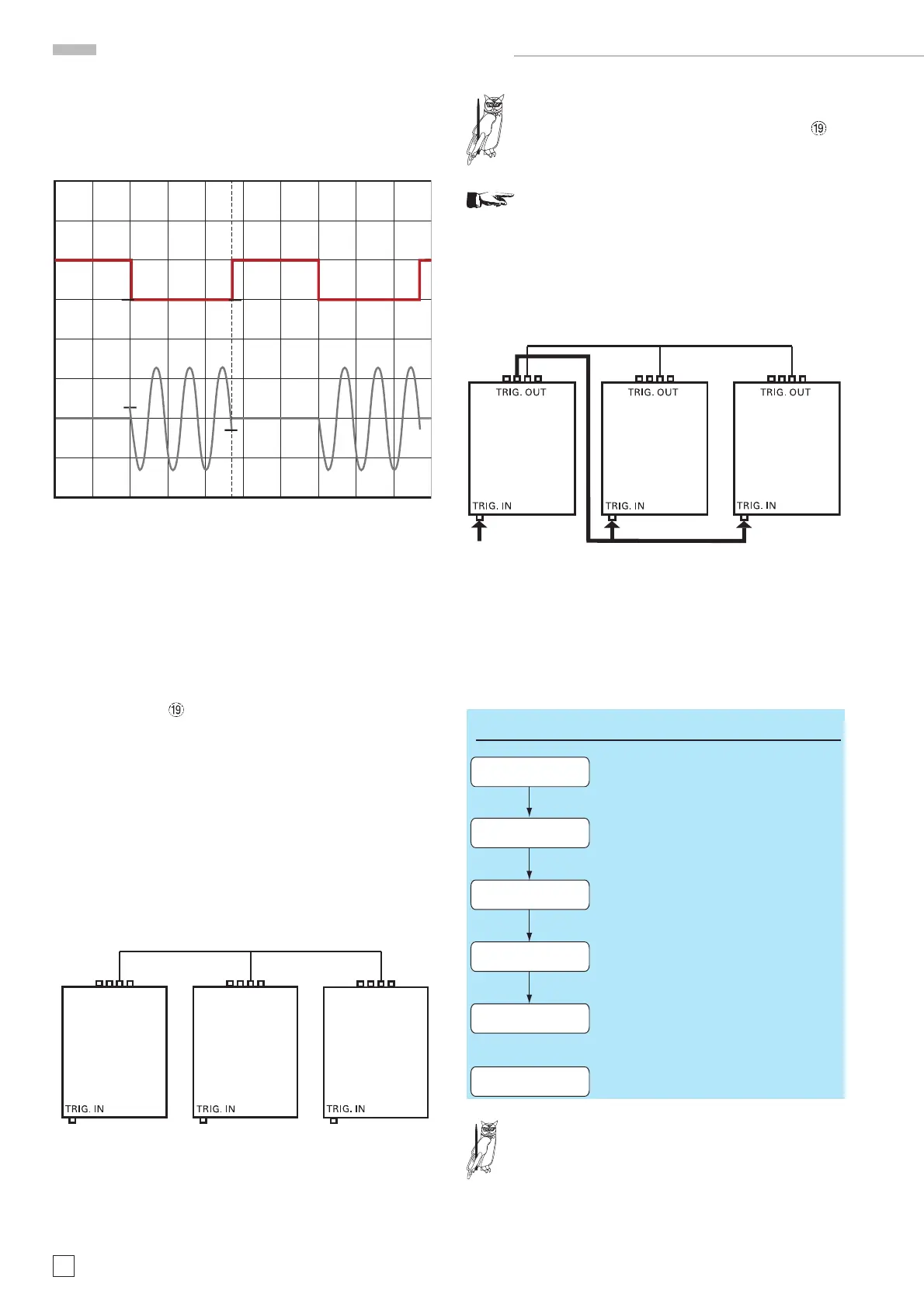

Gate (Low)
Ein Ausgangssignal wird immer dann generiert, wenn das Gate-
Signal „LOW“ (TTL) ist. Beim „HIGH“ am TRIG.INP
wird kein
Signal erzeugt. Es ist deutlich zu sehen wie der Sinus zu Beginn
und Ende der Torzeit angeschnitten ist.
Referenzbetrieb
In der Standardausführung ist der HM8131-2 mit einem sta-
bilen Quarzoszillator ausgestattet. Als Option HO86 ist ein
temperaturstabilisierter Quarzoszillator (TCXO) mit nochmals
erhöhter Genauigkeit (5x10
-7
) erhältlich. Diese Option ist nicht
vom Anwender nachrüstbar, sondern muss ab Werk eingebaut
sein oder vom Werksservice nachgerüstet werden.
Zur weiteren Erhöhung der Frequenzstabilität kann der interne
Oszillator des HM8131-2 außerdem durch einen externen Oszil-
lator ersetzt werden. Dieser wird an die auf der Geräterückseite
befi ndliche Buchse
für die externe Referenz [10 MHz IN/OUT]
angeschlossen.
Die externe Referenzfrequenz muss dazu den im Datenblatt
vorgegebenen Spezifi kationen für Frequenzgenauigkeit und
Amplitude entsprechen.
Die Umschaltung zwischen interner und externer Referenz-
frequenz ist über den Menüpunkt [Ref] des Menüs „OPTIONS
MENU 3“ möglich. Es kann zwischen interner Referenz [Int] oder
externer Referenz [Ext] gewählt werden. Die gewählte Einstel-
lung wird bei jedem Einschalten des HM 8131-2 angezeigt.
HM8131-2 liefert Referenzfrequenz
Der HM8131-2 kann selbst die Referenzfrequenz
für weitere angeschlossene HM8131-2 liefern.
Dazu wird am Gerät, welches als Quelle für die
Referenzfrequenz dient, im Menü OPTIONS MENU
3 die Einstellung interne Referenz [Int] gewählt. An
den weiter angeschlossenen Geräten wird im Menü
„OPTIONS MENU 3“ die Einstellung externer Refe-
renz [Ext] gewählt. Alle angeschlossenen Geräte
werden an der Geräterückseite an der Buchse
für die externe Referenz [10MHz INOUT] mitein-
TiPP
ander verbunden.
Bei gleicher Einstellung für das Ausgangssignal
liefern alle angeschlossenen Geräte ein identisches
Signal, welches von der selben Referenzfrequenz
abgeleitet wird. Diese Ausgangsignale sind nicht
synchron! Dazu müssen die Geräte im Master-
Slave-Modus betrieben werden.
Master-Slave-Betrieb
Der HM8131-2 bietet die Möglichkeit der Synchronisation von
bis zu 3 Geräten dieses Typs. Wird das Untermenü „MULTI-DEV
SYNC“ aufgerufen und [Sync] betätigt, lässt sich das Gerät als
Master oder als Slave konfi gurieren. Die jeweils eingestellte
Betriebsart wird in der Geräteeinstellung „Device confi guration“
mit „MS–“ für Master und „SL+“ für Slave angezeigt.
Beispiel: Umschalten von Master in Slave Mode
Statt der Abkürzung Fr für Freerun, wird im
Grundmenü im Display Mt für Master oder SL für
TiPP
Slave angezeigt.
10 MHz
IN / OUT
10 MHz
IN / OUT
10 MHz
IN / OUT
10 MHz-Referenz
10 MHz-Referenz
Main Menu 1 und seine Funktionen
Mt: 1.0000000 kHz
Sin Tri Sqr -->
Umschalten von Master nach Slave
** MULTI-DEV SYNC **
Master Pulse
Slave
Sl: 1.0000000 kHz
Sin Tri Sqr -->
** MULTI-DEV SYNC **
Master Pulse Slave
** WORKING MODE **
Cnt Trg Gat
Sync
*** MAIN MENU 1 ***
Sweep Arb Mode -->
2 x Taste [Prev] betätigen
