27
Änderungen vorbehalten
Interne Signalquelle
Die interne Signalquelle generiert ein Sinussignal mit einer Fre-
quenz von 1 kHz und einer Spannung von 1,0 V
eff
. Durch Auswahl
des Modulationsgrades wird das eingestellte Ausgangssignal
zwischen 0% und 100% moduliert.

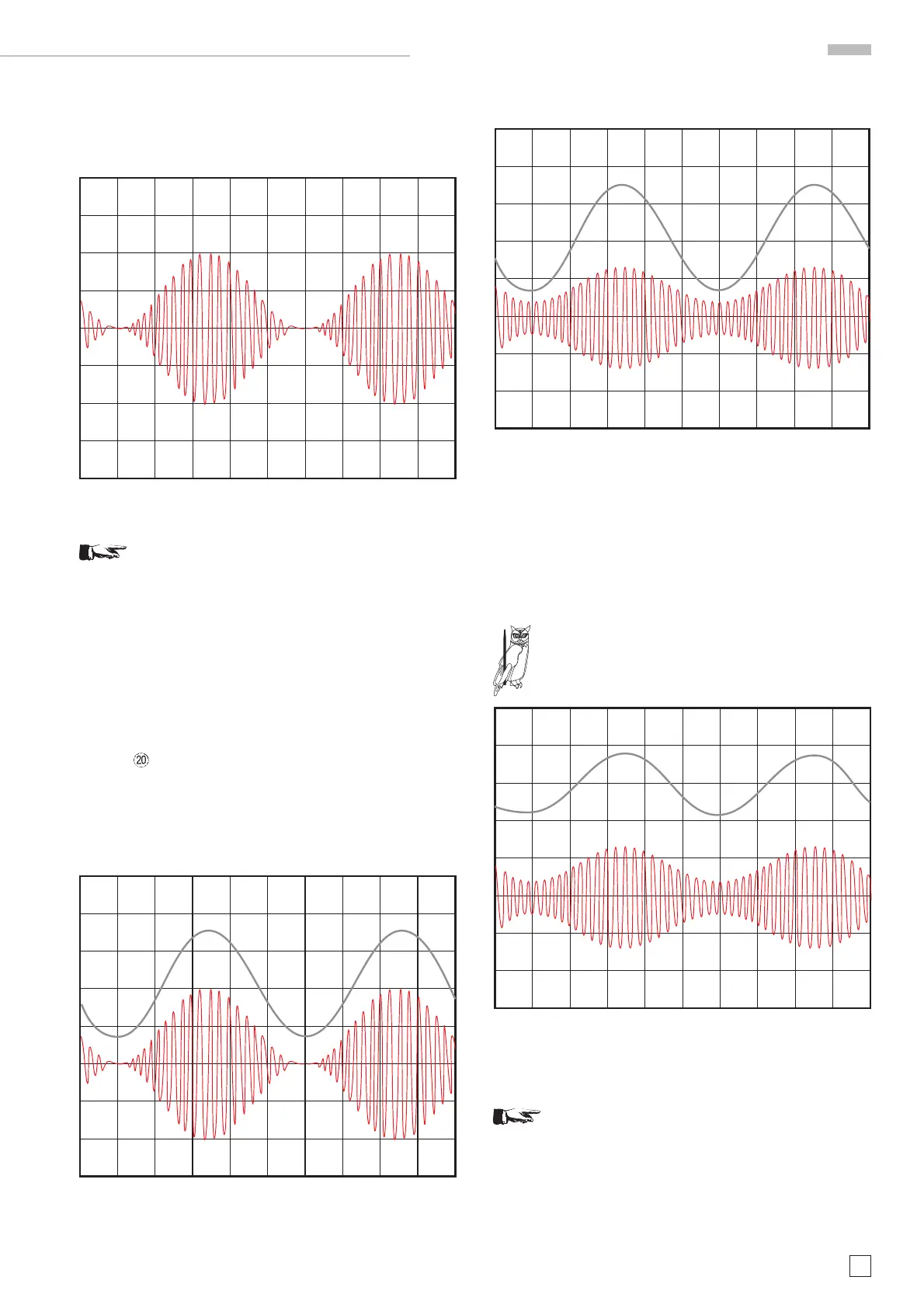

Interne Signalquelle, HM8131-2: Ua=10 V
pp
, 20 kHz, 5 V/cm
100% Modulation am Generator eingestellt
Die maximale Größe des einstellbaren Ausgangssi-
gnals am HM8131-2 beträgt bei Amplitudenmodu-
lation 10,00 V
pp
. Wird versucht mit der Tastatur
eine größere Amplitude einzustellen, erfolgt eine
Warnung und die alte Größe bleibt erhalten. Die
Menu Tasten und der Drehgeber sind gegen
unzulässige Werte gesperrt. Das Ausgangssignal
hat bei 100% Modulation und am Generator ein-
gestellten 10,00 V
pp
eine maximale Amplitude von
20,00 V
pp
.
Externe Signalquelle
Für die externe Quelle steht auf der Geräterückseite der Eingang
AM INP
zur Verfügung. Bei externer Modulation darf die
Signalform beliebig sein, die Anzeige des Modulationsgrades
ist jedoch nur korrekt bei Zuführung eines Sinussignals von
1,00 V
eff
mit einer Frequenz von 1 kHz. In diesem Fall lässt sich
der Modulationsgrad am HM8131-2 zwischen 0% und 100%
einstellen. Die Funktion entspricht dann der selben wie bei
Verwendung der internen Quelle.
Externe Quelle: Ue = 1,40 V
p
, 1 kHz, 1 V/div;
HM8131-2: Ua = 10 V
pp
, 20 kHz, 5 V/div ;
100% Modulation am Generator eingestellt
Wird der Modulationsgrad am HM8131-2 auf 50% eingestellt
ergibt sich folgende Anzeige:
Generator1: Ue = 1,40 V
p
, 1 kHz, 1 V/div;
HM8131-2: Ua = 10 V
pp
, 20 kHz, 5 V/div;
50% Modulation am Generator eingestellt
Eine weitere Möglichkeit bei externer Amplituden-
modulation den Modulationsgrad zu verändern, ist
die Änderung des Eingangssignals. Dazu wird im
nachfolgenden Beispiel die Amplitude der exter-
nen Quelle auf 50% des ursprünglichen Wertes
reduziert. In unserem Fall 0,50 V
eff
. Dies entspricht
einer Amplitude von ca. 0,70 V
p
. Auch in diesem Fall
beträgt der Modulationsgrad 50%. Durch Ändern
der Amplitude der externen Quelle lässt sich der
HM8131-2 zum Beispiel in einem Testsystem, abhän-
gig von einer Ausgangsgröße des Prüfl ings, mo-
TiPP
dulieren.
Generator1: Ue = 0,70 V
p
, 1 kHz, 1 V/div;
HM8131-2: Ua = 10 V
pp
, 20 kHz, 5 V/div;
100% Modulation am Generator eingestellt nur 50% Mo-
dulation
Soll durch ein externes Signal der HM8131-2 von
0% bis 100% amplitudenmoduliert werden, muss
die Amplitude der externen Quelle von 0 V
p
bis 1,40
V
p
einstellbar sein. Um ein Übersteuern der Modu-
lation zu vermeiden, darf die Amplitude maximal
3,00 Vp betragen. Innerhalb dieses Bereiches kann
durch Anpassen des Modulationsgrades ein Über-
steuern noch kompensiert werden. Es wird dazu
Main Menu 2 und seine Funktionen
