165
PORTUGUÊS
AVR

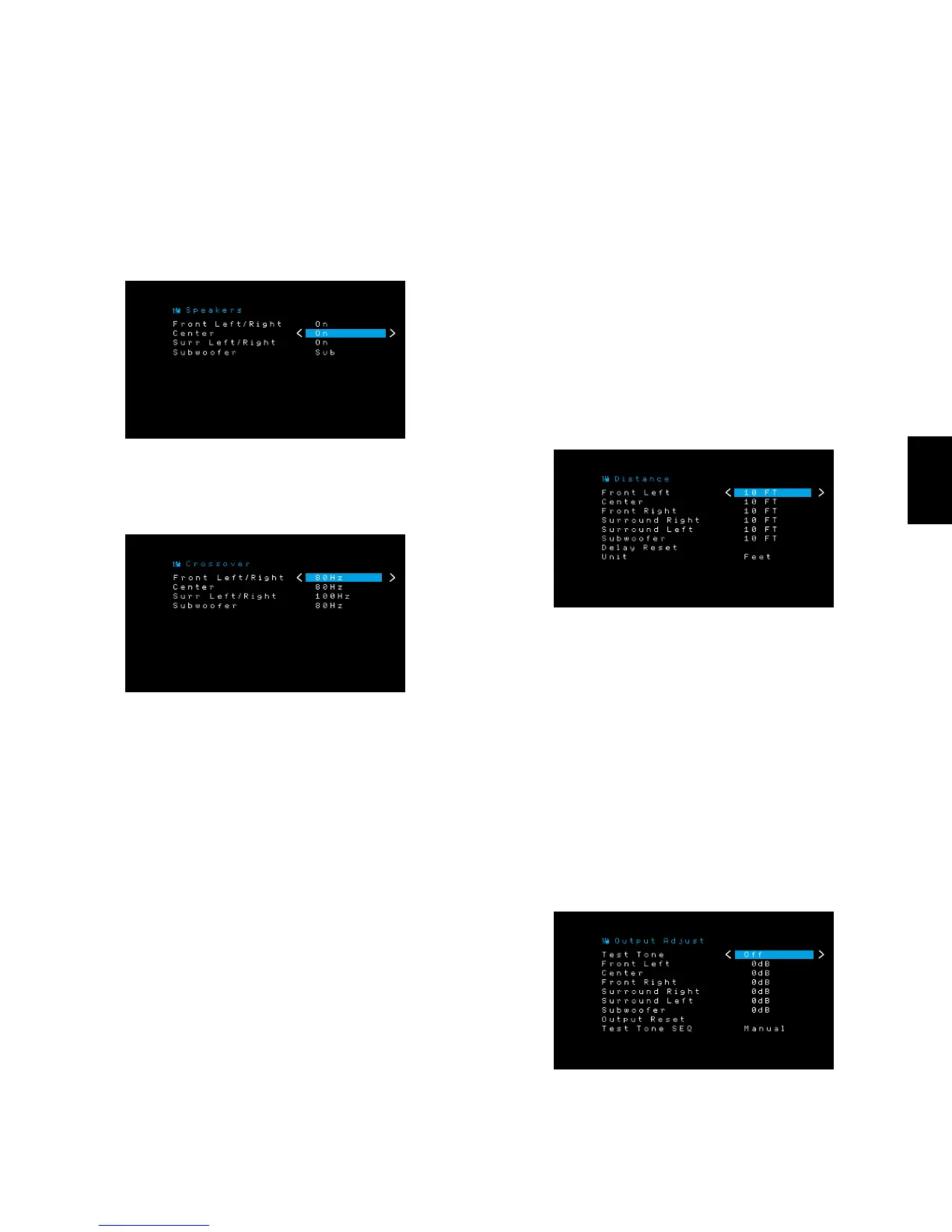

Alto-falantes
Essa seleção permite programar a configuração correta para cada grupo de alto-falantes.
As configurações desse menu afetam o restante do processo de configuração dos alto-
falantes e a disponibilidade de vários modos surround em qualquer momento.
Selecione ON (Ligado) quando os alto-falantes estão presentes no sistema e OFF
(Desligado) para as posições nas quais nenhum alto-falante está instalado. A configuração
Front Left & Right (Frontal esquerdo e direito) está sempre On (Ligado) e não pode ser
desativada.
Quando terminar, pressione o botão Back/Exit (Voltar/Sair).
Crossover
Depois de retornar ao menu Speaker Setup (Configuração do alto-falante), navegue até a
linha Crossover e pressione o botão OK para exibir o menu Crossover.
O AVR só exibirá esses grupos de alto-falantes que você configurou como Ligado (On) no
menu Number of speakers (Número de alto-falantes).
Consulte na Tabela A2 as frequências de crossover que você anotou para seus alto-
falantes.
Para cada grupo de alto-falantes, selecione uma destas oito frequências de crossover:
Large (Grande), 40 Hz, 60 Hz, 80 Hz, 100 Hz, 120 Hz, 150 Hz ou 200 Hz. Se a frequência
de crossover do alto-falante for abaixo de 40Hz, selecione a primeira opção, “Large”
(Grande). Essa configuração não se refere ao tamanho físico do alto-falante, mas à sua
resposta de frequência, que também é chamada de “faixa total”.
Recomendamos configurar o crossover do subwoofer com o mesmo valor usado para
os alto-falantes frontais esquerdo e direito. Se você configurar os alto-falantes frontais
esquerdo e direito como “Large” (Grande), recomendamos que você experimente
diferentes frequências de crossover do subwoofer para encontrar a que produz a melhor
mistura entre o subwoofer e os alto-falantes frontais esquerdo e direito com seu sistema
em sua sala.
Registre as configurações na Tabela A2 do Apêndice.
Quando terminar de inserir as configurações, pressione o botão Back/Exit (Voltar/Sair)
para retornar ao menu Speaker Setup (Configuração dos alto-falantes).
Selecione o menu “Speakers” (Alto-falantes) novamente e anote a configuração do
subwoofer: Essa configuração depende da frequência de crossover que você selecionou
para os alto-falantes frontais esquerdo e direito.
• Se você configurou os alto-falantes frontais para uma frequência de crossover
numérica, a configuração do subwoofer sempre será Sub. Todas as informações
de baixa frequência serão sempre enviadas ao subwoofer. Se você não tiver um
subwoofer, faça um upgrade para alto-falantes frontais esquerdo e direito de faixa
total ou acrescente um subwoofer assim que puder.
• Se você configurou os alto-falantes frontais para LARGE (GRANDE), selecione uma
das três configurações a seguir para o subwoofer:
L/R+LFE: essa configuração envia todas as informações de baixa frequência ao
subwoofer, inclusive a) informações que normalmente são reproduzidas pelos alto-
falantes frontais esquerdo e direito e b) informações do canal de efeitos de baixa
frequência (LFE) especial.
OFF (DESLIGADO): selecione essa configuração quando nenhum subwoofer estiver
em uso. Todas as informações de baixa frequência serão enviadas aos alto-falantes
frontais esquerdo e direito.
LFE: essa configuração reproduz as informações de baixa frequência contidas nos
canais esquerdo e direito do programa através dos alto-falantes frontais esquerdo e
direito, e direciona apenas as informações do canal LFE para o subwoofer.
Distância
Conforme descrito acima na Etapa Dois, quando você mede a distância de cada um dos
alto-falantes até a posição de audição, o seu AVR fornece um ajuste que compensa as
diferentes distâncias, para que o som de cada alto-falante chegue à posição de audição
no momento adequado. Esse processo melhora a clareza e os detalhes do som.
No menu Speaker Setup (Configuração dos alto-falantes), mova o cursor até a linha
Distance (Distância) e pressione o botão OK para exibir o menu Adjust Speaker Distance
(Ajustar distância dos alto-falantes).
Insira a distância de cada alto-falante até a posição de audição, que você mediu na Etapa
Dois e anotou na Tabela A3 do Apêndice (consulte a página 33). Selecione um alto-
falante e em seguida use os botões Esquerda/direita para alterar a medição. Você pode
inserir distâncias entre 0 e 9,1m. A distância padrão para todos os alto-falantes é 3 m.
A unidade padrão de medição é o pé (feet). Para alterar a unidade para metros, selecione
a linha Unidade e pressione o botão Esquerda ou Direita para selecionar a configuração.
Etapa Quatro – Configuração dos níveis de saída do canal
Para um receptor estéreo convencional, um controle de equilíbrio simples ajusta as
imagens estéreo variando a presença relativa dos canais esquerdo e direito. Em um
sistema de home theater com até cinco canais principais e mais um subwoofer, é mais
crítico e complexo atingir as imagens adequadas. A meta é garantir que cada canal seja
ouvido na posição de audição com volume igual (quando reproduzirem sinais de mesmo
nível).
O menu Level Adjust (Ajuste de nível) permite calibrar os níveis manualmente ou usando
o tom de teste interno do sistema ou ao reproduzir material da fonte.
No menu Speaker Setup (Configuração dos alto-falantes), selecione Output Adjust (Ajuste
de saída) para exibir o menu de ajuste do volume dos alto-falantes.
Todos os alto-falantes do sistema serão mostrados com suas atuais configurações
de nível. Você pode ajustar o nível de cada alto-falante entre -10 dB e +10 dB, em
incrementos de 1 dB.
Configure o AVR
