2. F eature Identification

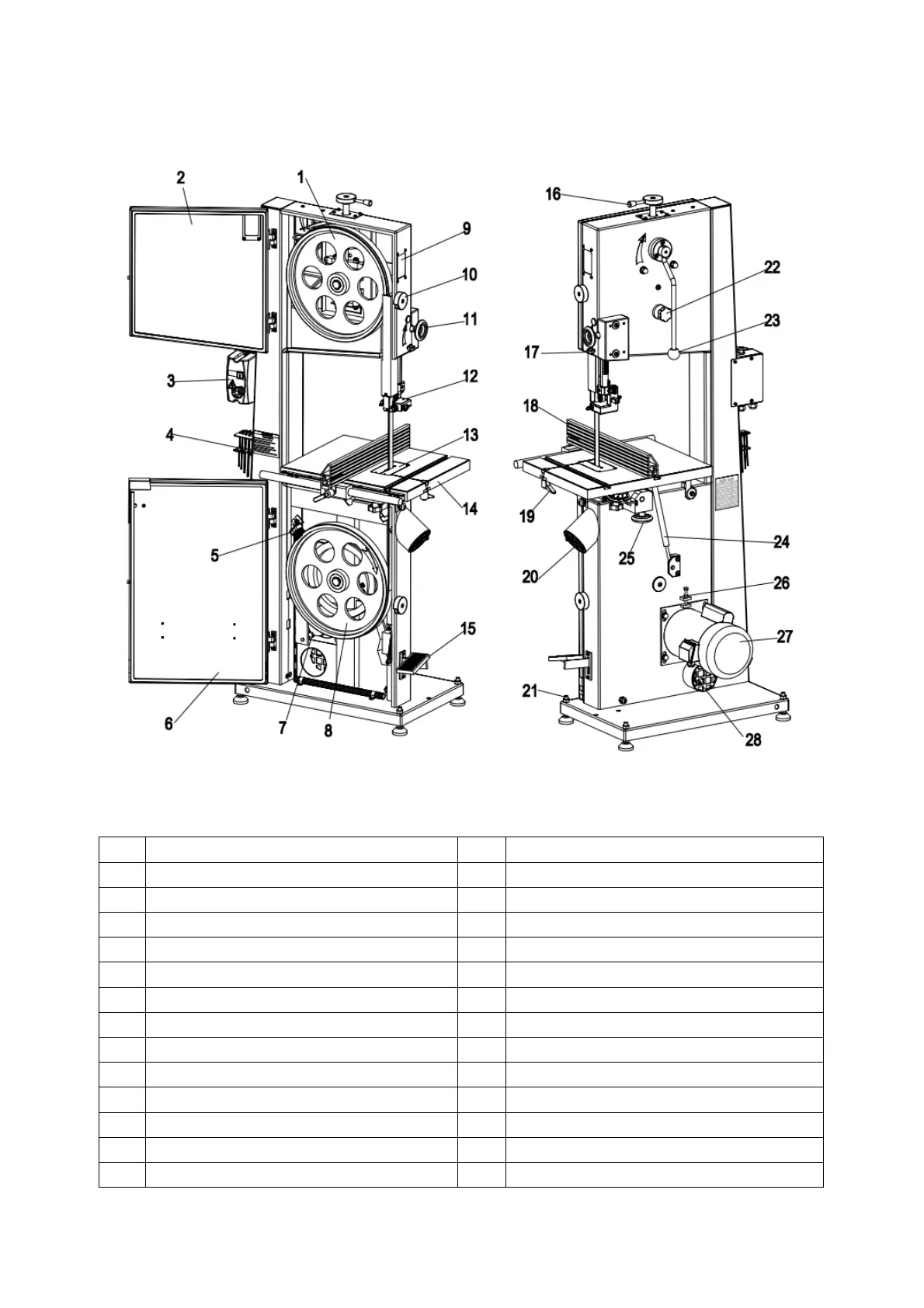

Fig.1
1 Upper Wheel 15 Brake Pedal
2 Upper Door 16 Blade Tension Adjustment Hand Wheel
3 Switch Panel 17 Guide Post Locking Handle
4 Tool Storage Hooks 18 Rip Fence
5 Brush 19 Kerf lock handle
6 Lower Door 20 Upper Dust Port
7 Motor Pulley 21 Bottom screw
8 Lower Wheel 22 Tracking Knob
9 Window 23 Blade Tension Level
10 Door Locking Knob 24 Supporting Spring Assembly
11 Guide Post Adjustment Hand Wheel 25 Table Tilt Hand Wheel
12 Upper Blade Guide 26 Belt Tension Blot
13 Table Insert 27 Motor
14 Work Table 28 Lower Dust Port
