T210
MONTAGE
4 MONTAGE
4.1 Einbaulage
Die Einbaulage der Drehmoment-Messwelle ist beliebig (siehe auch Kapitel 4.3.1).
4.2 Montagemöglichkeiten
VORSICHT
Die in den technischen Daten (siehe Kapitel 10) angegebenen zulässigen Belastungs
grenzen sind unbedingt einzuhalten.
ÓÓ
ÓÓ
ÓÓ
ÔÔÔÔÔÔ
ÔÔÔÔÔÔ
ÔÔ
ÔÔ
ÓÓÓ
F

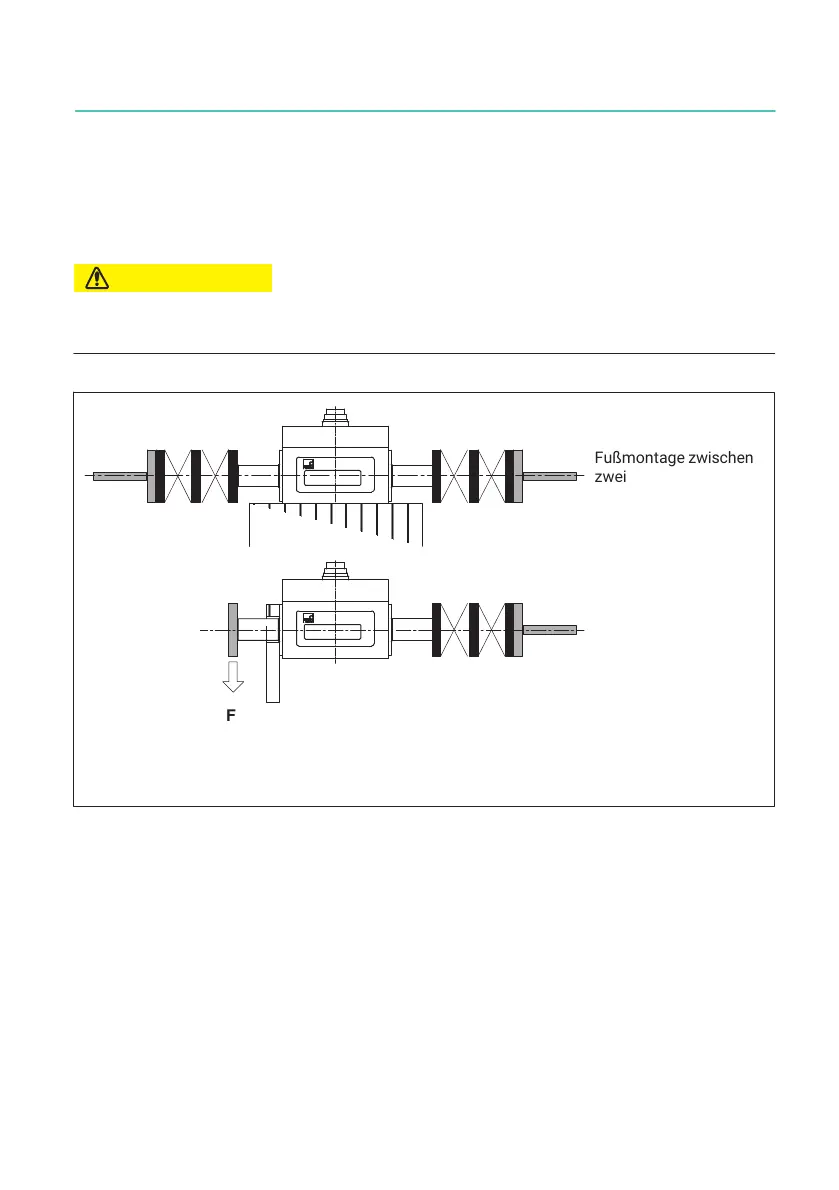

Fußmontage zwischen
zwei Vollkupplungen
Stirnmontage (Mess
seite), rechts Voll
kupplung, links Riemen
betrieb
1)
HBM-Zubehör: Faltenbalg-Kupplungen. Benötigt werden zwei der angebotenen Kupplungen
2)
HBM-Zubehör: Faltenbalg-Kupplungen. Benötigt wird eine der angebotenen Kupplungen
Abb. 4.1 Montagemöglichkeiten mit Kupplungen
