ELEKTRISCHER ANSCHLUSS
low high
grad
Winkel Spur B (Pin G)
Winkel Spur A (Pin B)
1/min
Drehzahlausgang (Pin B)
Nm
Frequenzausgang (Pin L)
Frequenzausgang (Pin A)
Nm
Momentmasse (Pin D)
Moment (Pin C)
U=
Versorgungsmasse
(Pin E)
Versorgung (Pin F)
Kontrolle (Pin K)
Versorgungsmasse
und Momentmasse
können bei Bedarf an
der Quelle
zusammengelegt
werden.
1/min
Referenzsignal Z (Pin H)
Messsignal - Messbereit

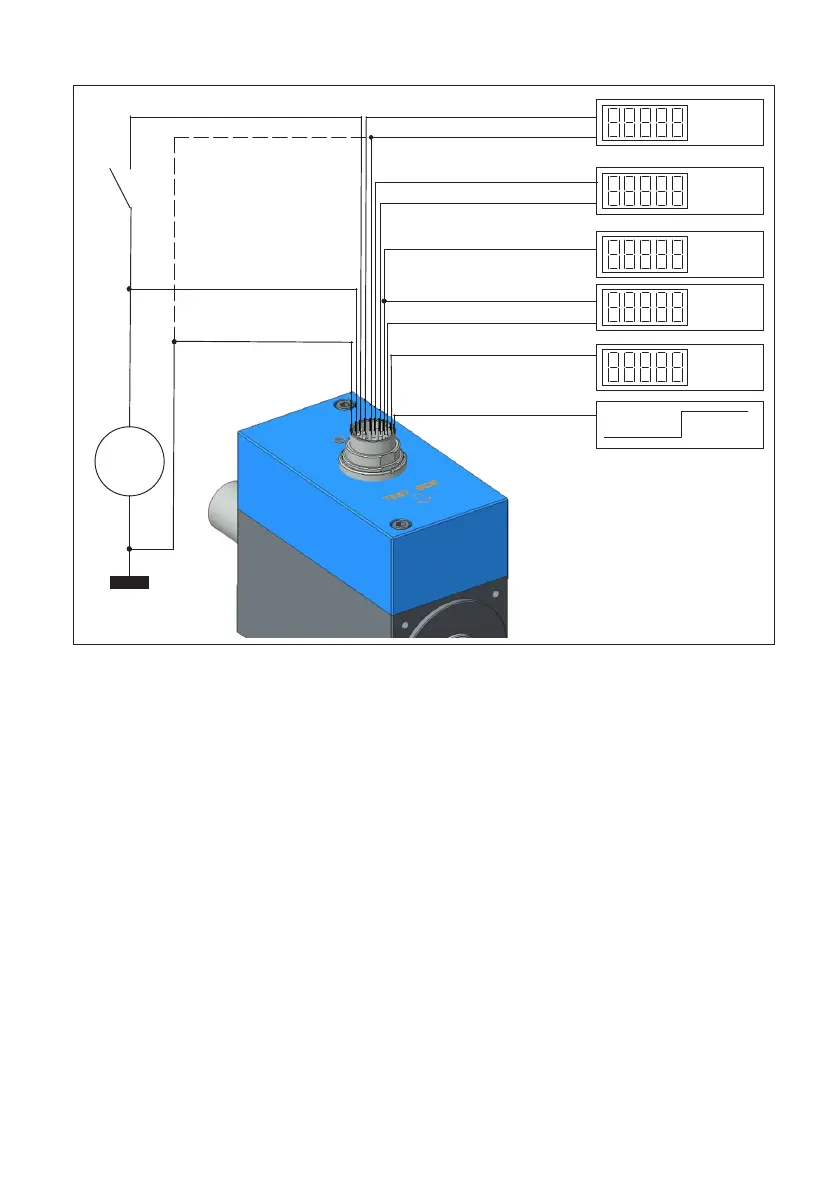

Abb. 5.1 Anschlussschema T210
Der Aufnehmer erzeugt intern ein galvanisch getrenntes Messsignal. Die Massen dürfen
nicht am Aufnehmer direkt gebrückt werden, da es sonst entsprechend der Kabellänge
zum Versorgungs- und Auswertegerät zu Messfehlern führt. Bei Bedarf können sie am
Versorgungs- und Auswertegerät gebrückt werden. Das „Kontrollsignal“ dient zum Test
des Aufnehmers. Dieses liegt auf den Drehmomentausgängen bei 50 % des nominalen
Signals. Der Ansteuerpegel beträgt 4,5 V bis Versorgungsspannung, dabei ist der Bezugs-
Massepunkt die Versorgungs-Masse.
Der Aufnehmer besitzt ein Messbereit-Signal. Liefert der Ausgang einen HIGH-Pegel,
funktioniert die Messelektronik grundsätzlich. Bei einem LOW-Pegel liegt ein Fehler vor.
5.3 Kabelverlängerung
Verlängerungskabel müssen abgeschirmt und kapazitätsarm sein.
Bei Kabelverlängerungen ist auf einwandfreie Verbindung mit geringstem Übergangs
widerstand und guter Isolation zu achten. Deshalb sollen alle Verbindungen gelötet,
