T210
ELEKTRISCHER ANSCHLUSS
12

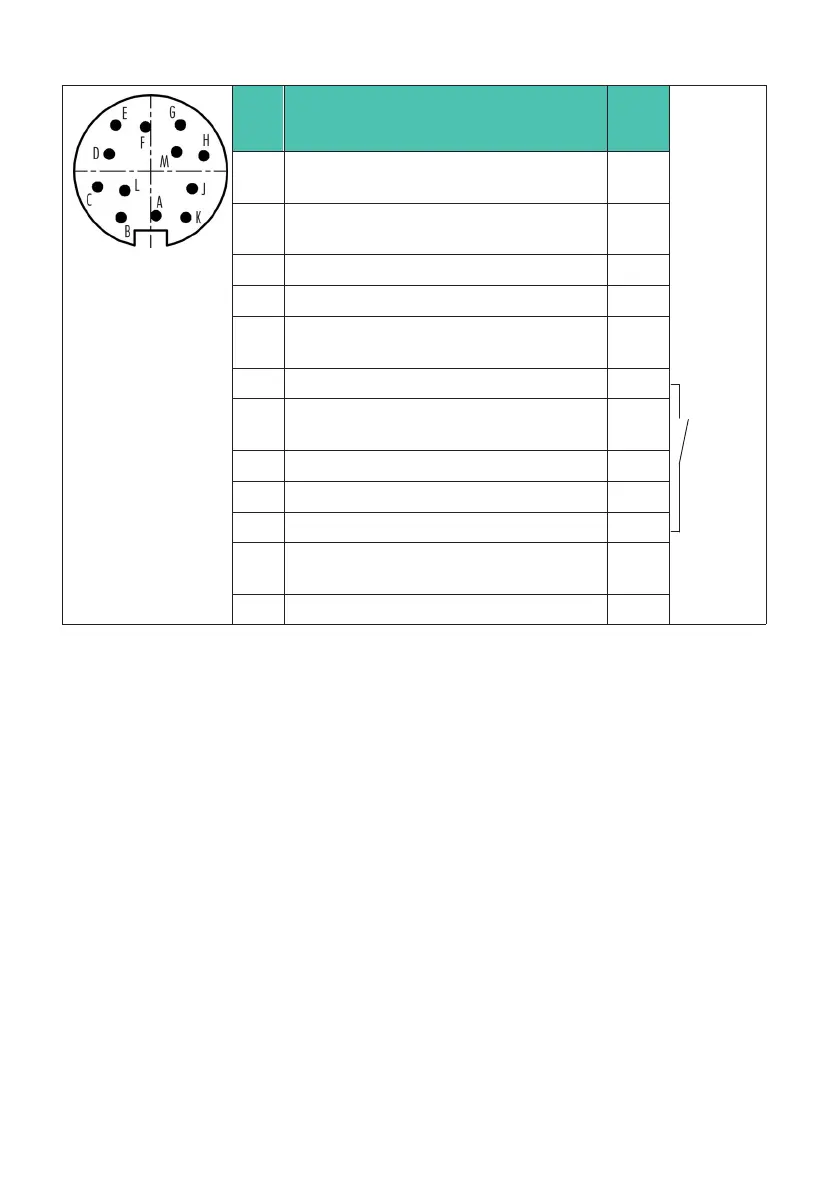

Pin Belegung Ader
farbe
Kontroll
signal aus
lösen (ohne
VK20A)
Schalter
(NO)
A Messsignal Drehmoment (Frequenz
ausgang; 5 V)
1)
2)
sw
B Messsignal Drehzahl/Drehwinkel A;
5 V
rt
C Messsignal Drehmoment ±10 V br
D Messsignal Drehmoment 0 V ws
E Masse (Versorgung + Drehzahl/Dreh
winkel)
ge
F Versorgungsspannung 10 V … 30 V vi
G Messsignal Drehzahl/Drehwinkel B;
5 V; um 90° nacheilend
gn
H Referenzsignal Drehzahl Z; 5 V rs
J Messsignal - Messbereit gr
K Kontrollsignalauslösung gr/rs
L Messsignal Drehmoment (Frequenz
ausgang; 5V)
5),
6)
bl/rt
M Nicht belegt bl
5)
Komplementäre Signale RS-422. Bei Problemen mit der Signalqualität kann ein Abschlusswiderstand
R=120 Ohm zwischen den Adern (sw) und (bl/rt) eine Verbesserung erzielen.
6)
RS-422: Pin A entspricht A, Pin L entspricht B
