MONTAGGIO
4 MONTAGGIO
4.1 Posizione di montaggio
La posizione di montaggio del torsiometro ad albero può essere scelta a piacere (vedere
anche capitolo 4.3.1).
4.2 Opzioni di installazione
ATTENZIONE
Attenersi rigorosamente ai limiti di carico ammissibili specificati nei dati tecnici (vedere
capitolo 10)
ÓÓ
ÓÓ
ÓÓ
ÔÔÔÔÔÔ
ÔÔÔÔÔÔ
ÔÔ
ÓÓÓ
ÓÓÓ
F

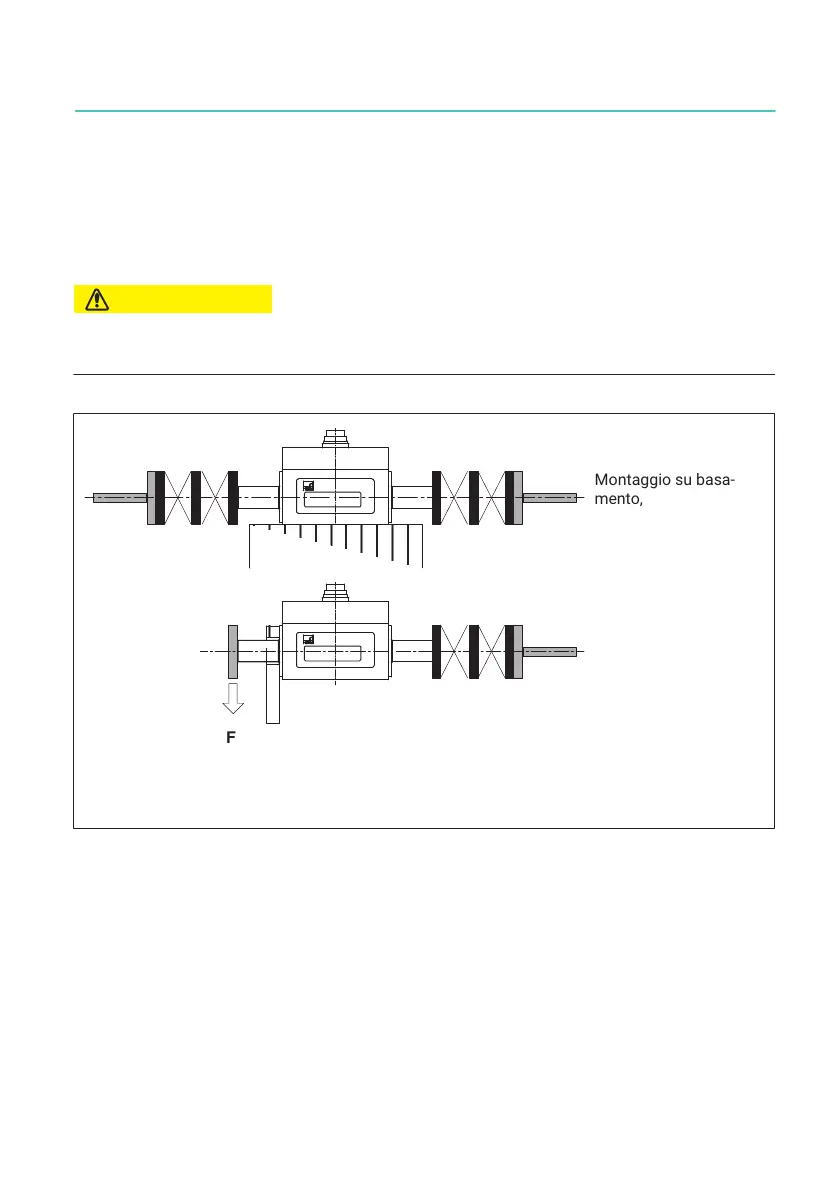

Montaggio su basa
mento, fra due giunti a
doppio cardano
Montaggio anteriore
(lato di misura), giunto
a doppio cardano a de
stra, azionamento a
cinghia a sinistra
1)
Accessori HBM: giunti a soffietto. Sono necessari due dei giunti proposti
2)
Accessori HBM: giunti a soffietto. È necessario uno dei giunti proposti
Fig. 4.1 Opzioni di installazione con i giunti
