6.2 Grundgerät AED9201B
Das Grundgerät AED9201B erweitert die Funktionalität der AD-Messverstär-
kerplatine und bietet:
• Mechanischen Schutz (IP65)
• Steckplatz für Messverstärkerplatine AD103C
• Spannungsvers. für Messverstärkerplatine und Aufnehmerspeisung (5 V
DC
)
• Gesamtbrückenwiderstand Aufnehmer 80 Ω...4000 Ω
• Wählbare serielle Schnittstellen RS-485 (4-Draht), RS-232 (potenzialge-
trennt vom Messverstärker)
• Zwei digitale Eingänge und sechs digitale Ausgänge (potenzialgetrennt vom
Messverstärker)
• EMV-Schutz
Anschluss
Messverstärker
Anschlüsse
Digitale I / O
Aufnehmer-
Anschluss
Interface-
Umschalter
Anschlüsse
Stromversorgung und Interface

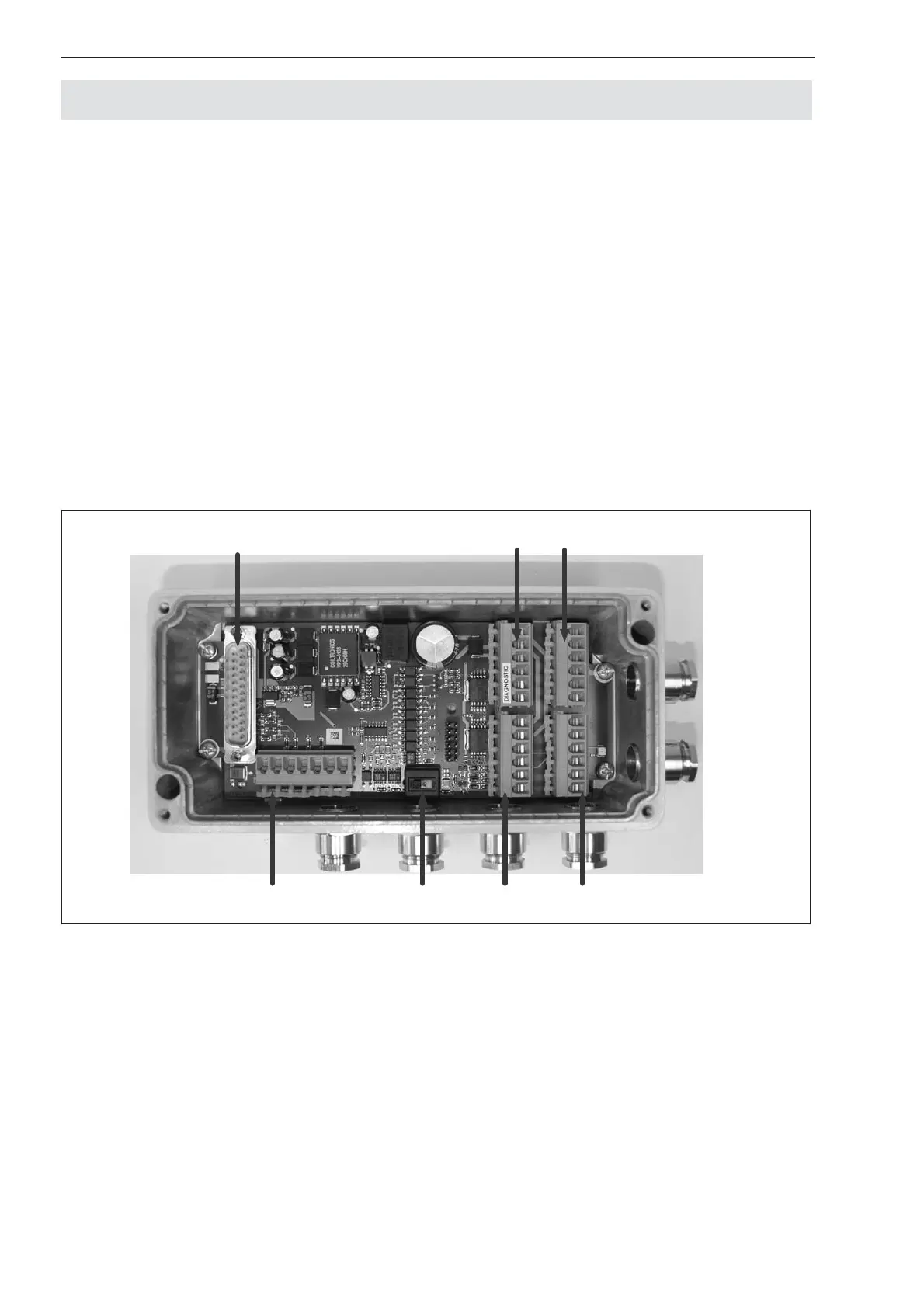

Abb. 5: Mechanischer Aufbau AED9201B (Anschlussbelegung und Einstellung siehe Aufkleber im Deckel)
