6.3 Appareil de base AED9301B
Le appareil de base AED9301B complète la fonctionnalité des platines amplifi-
catrices AD et dispose :
• d’une protection mécanique (IP65),
• d’un emplacement pour la platine amplificatrice AD103C,
• d’une tension d’alimentation pour la platine amplificatrice et l’alimentation du
capteur (5 V
C.C.
) (isolation de potentiel),
• d’une résistance totale de pont capteur 80 Ω ... 4000 Ω,
• d’une interface PROFIBUS (isolée du potentiel de l’amplificateur de mesure
et des entrées/sorties numériques),
• de deux entrées numériques et de quatre sorties numériques (isolées du
potentiel de l’amplificateur de mesure et du PROFIBUS),
• d’une protection CEM.
Connecteur
amplificateur de mesure
Tension d’alimentation
et E/S numériques
DEL
PROFIBU
S
Connexion
capteur
Réglage
d’adresse
Connexion
PROFIBUS
Commutateurs terminaison de bus et diagnostic
Connexion
Diagnostique bus

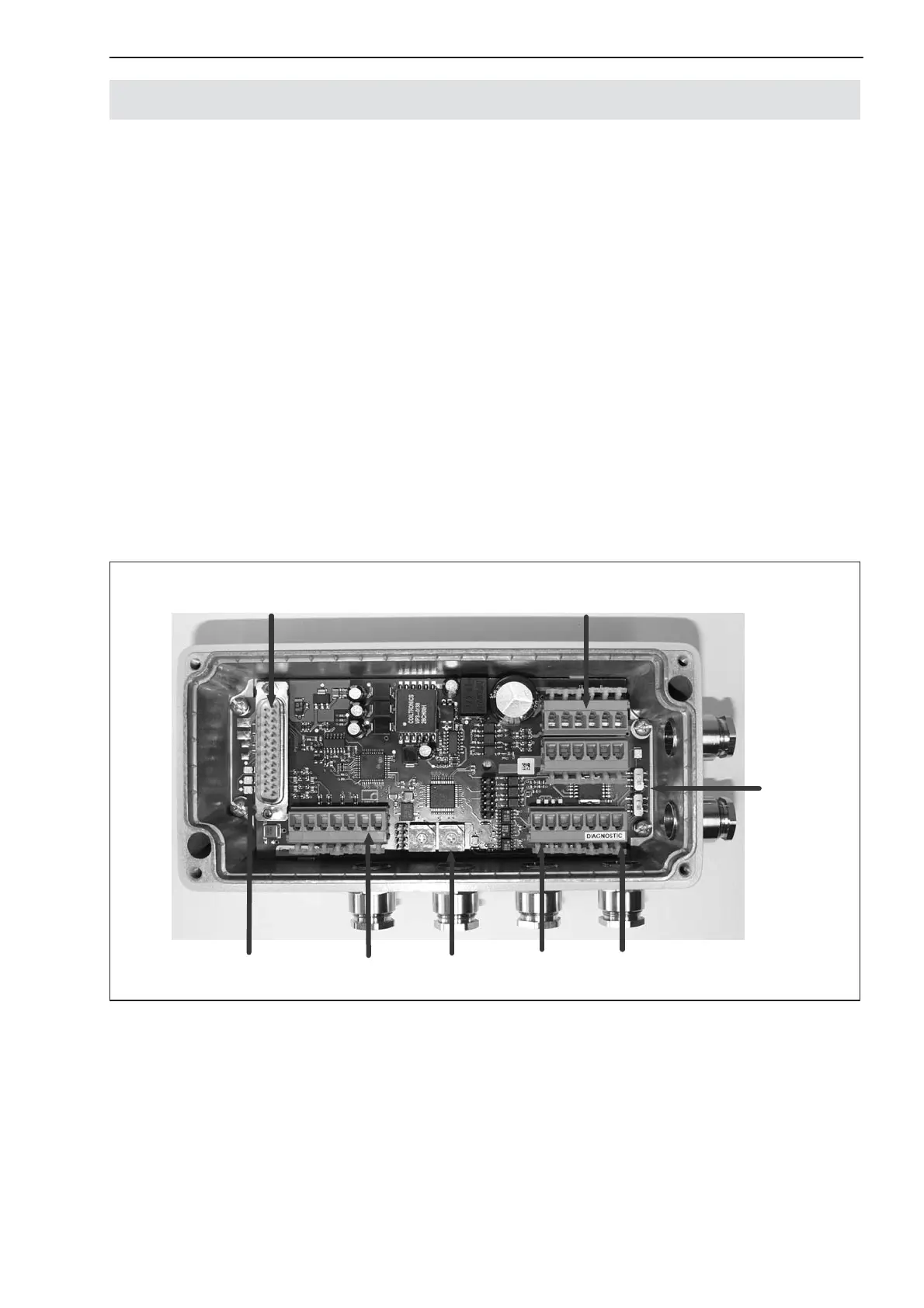

Fig. 6 : Structure mécanique AED9301B (code de raccordement et réglage, voir l’autocollant dans le couvercle)
