6 Estructura mecánica de las dispositivos básicos
Las pletinas del amplificador de medición están diseñadas como pletinas de
inserción. La pletina se inserta en la placa madre de la dispositivo básico me-
diante una clavija Sub−D de 25 polos. En la dispositivo básico se encuentran
los bornes de conexión para el transductor, la alimentación y la interfaz, ade-
más de los conmutadores deslizantes pala la selección de interfaz y el estabili-
zador de tensión. Los cables de conexión salen lateralmente de la dispositivo
básico mediante atornillamientos prensacables PG.
En la tapa de las dispositivos básicos se encuentra un esquema de las cone-
xiones. Al realizar la conexión, tener precaución de que los hilos del conductor
no sobresalgan por encima de los bornes de conexión (existe peligro de que
se formen lazos). Observar especialmente que el apantallamiento del cable
esté correctamente conectado al atornillamiento prensacable PG (ver Fig. 1).
6.1 Dispositivo básico AED9101D
La dispositivo básico AED9101D amplía la funcionalidad de la pletina del am-
plificador de medición AD y además ofrece:
• Protección mecánica (IP65)
• Una ranura para la pletina de amplificador de medición AD103C
• Alimentación de tensión para la pletina del amplificador de medición y el
transductor (5 V
DC
)
• Resistencia total de los puentes del transductor 40 Ω ... 4000 Ω
• Interfaces en serie conmutables RS-422, RS-485 y RS-232
• Una entrada digital
• Protección de compatibilidad electromagnética
Conexión de
células de carga
Ajuste de
las interfaces
Conexión del
bus RS−485
Interfaz, tensión de
alimentación, entrada trigger,
diagnosis
Conexión del amplificador de medición AD103C

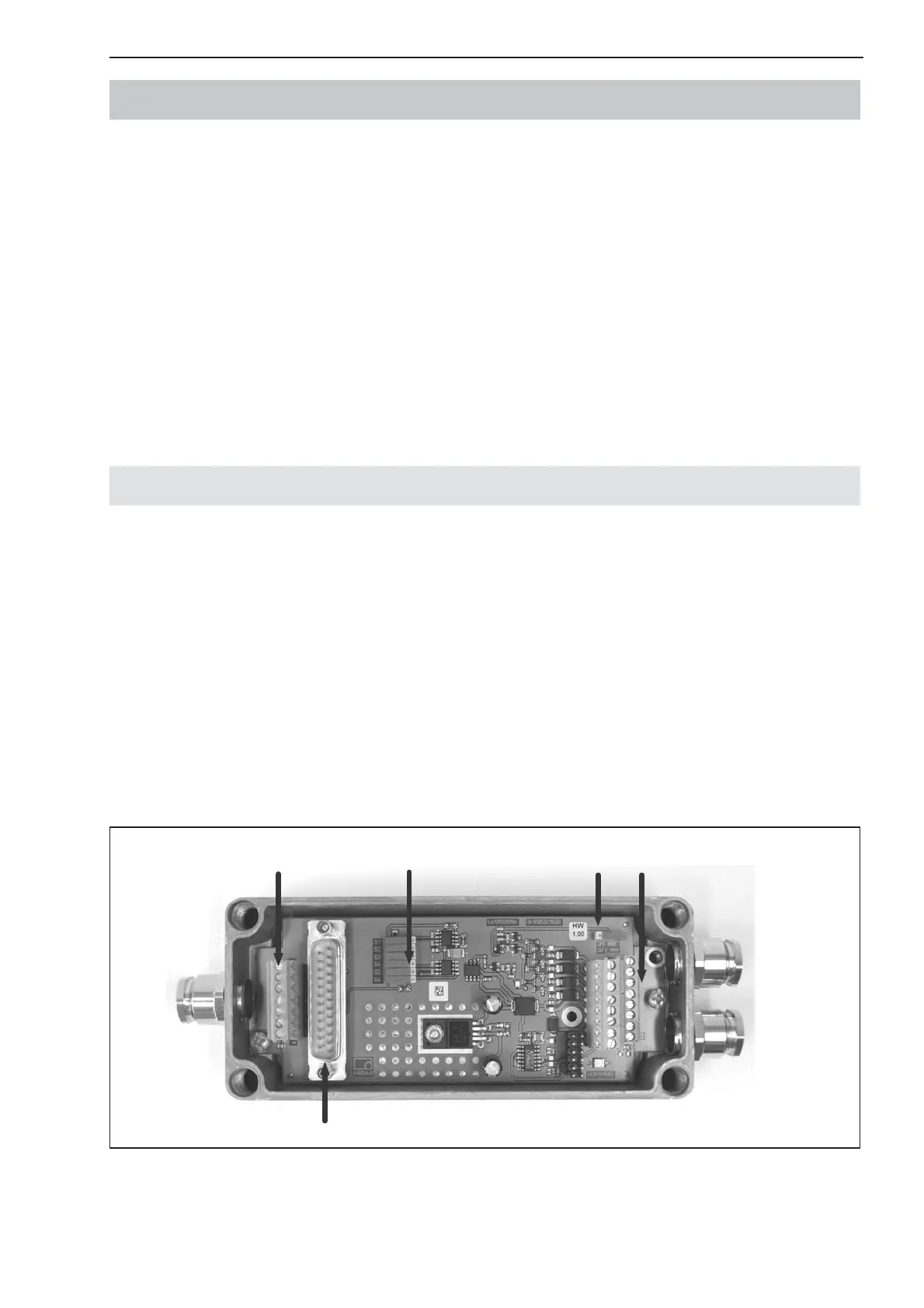

Fig. 4: Estructura mecánica AED9101D (para la asign. de las conex. y ajustes, ver el adhesivo de la tapa)
