6.5 Grundgerät AED9501A
Das Grundgerät AED9501A erweitert die Funktionalität der AD-Messverstär-
kerplatine und bietet:
• Mechanischen Schutz (IP65)
• Steckplatz für Messverstärkerplatine AD103C
• Spannungsvers. für Messverstärkerplatine und Aufnehmerspeisung (5 V
DC
)
(potenzialgetrennt)
• Gesamtbrückenwiderstand Aufnehmer 80 Ω ... 4000 Ω
• Schnittstelle für CANopen und DeviceNet (potenzialgetrennt vom Messver-
stärker)
• Diagnosebus
• Digitaler Eingang IN1
• EMV-Schutz
Wägezellen-
anschluss
Messverstärkeranschluss-
AD103C
Schnittstellen-
Einstellungen
Anschlüsse für Schnittstellen, Versorgungs-
spannung, Triggereingang
Busabschluss

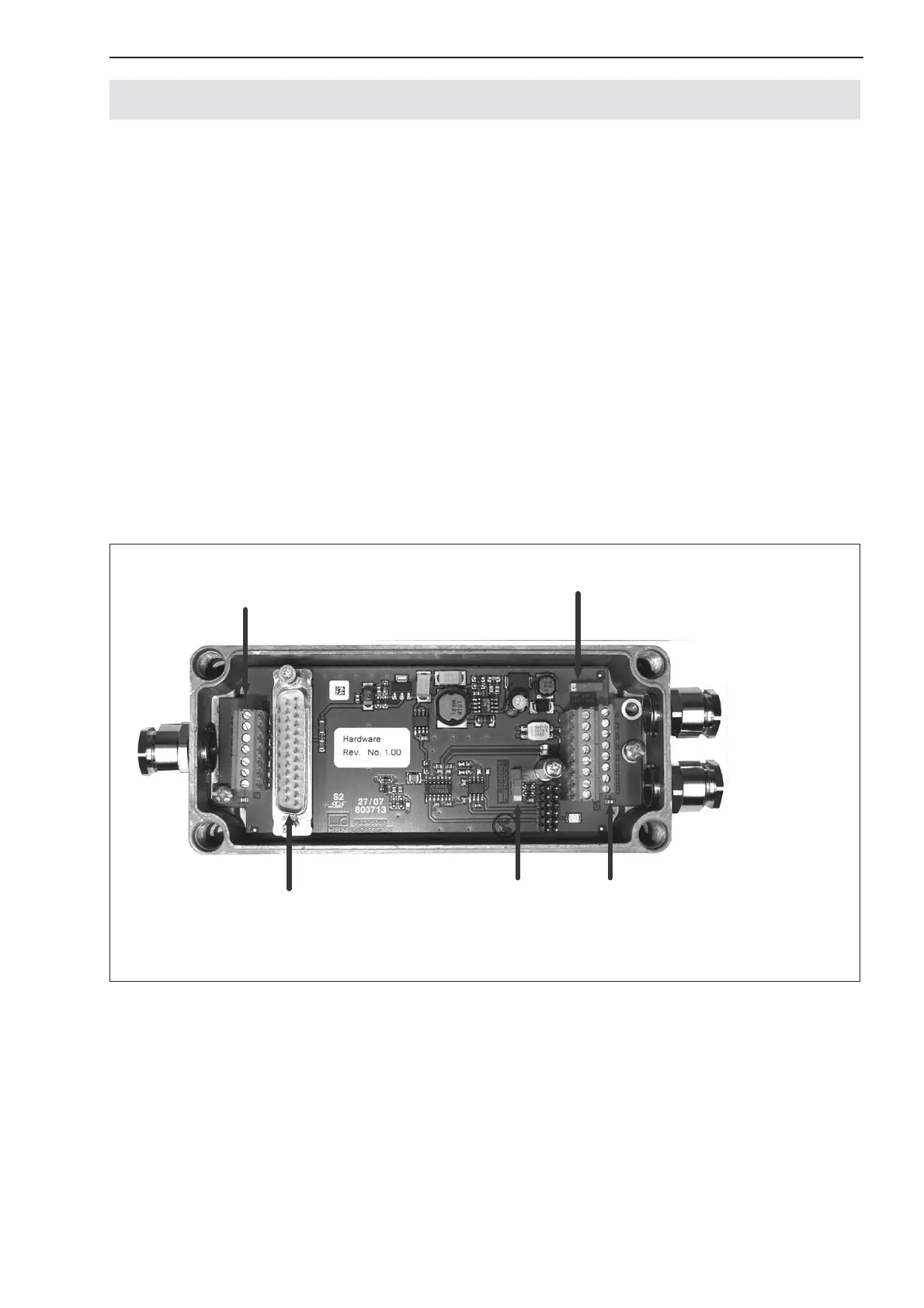

Abb. 8: Mechanischer Aufbau AED9501A (Anschlussbelegung und Einstellung siehe Aufkleber im Deckel)
