3 Conexión mediante atornillamiento prensacable PG
Como línea de conexión entre el AED9x01A y su dispositivo complementario
sólo se puede usar una línea apantallada derivada a tierra por dos lados (y
clavijas de metal). El apantallamiento se aplica a ambos lados y en extensión
en el atornillamiento prensacable PG y en la dispositivo básico de la clavija
metálica. Si el dispositivo complementario no dispone de una clavija metálica,
hay que derivar a tierra en extensión el apantallamiento del cable. En caso de
que existan grandes diferencias de potencial de tierra entre la AED y el dispo-
sitivo complementario, hay que prever además un conductor compensador de
potencial.
1
2
3
4
Retirar la capa exterior L
del cable dependiendo de
la longitud de hilo deseada.
Deslizar la rosca para cable
con anillo obturador y los
anillos de empuje por el
extremo del cable.
Abrir en abanico el
apantallamiento del cable
de forma radial.
Deslizar el manguito de
puesta a tierra entre el
cable flexible y el
apantallamiento del cable
hasta hacer tope, presionar
el apantallamiento contra el
reborde del manguito y
recortar el hilo sobrante.
Pelar los extremos del hilo
y estañarlos.
Acortar el apantallamiento
del cable y pelar el cable
flexible.
Pasar el cable por los
refuerzos intermedios
hasta hacer tope en la
dispositivo básico, acercar
la rosca del cable y
apretarla bien.

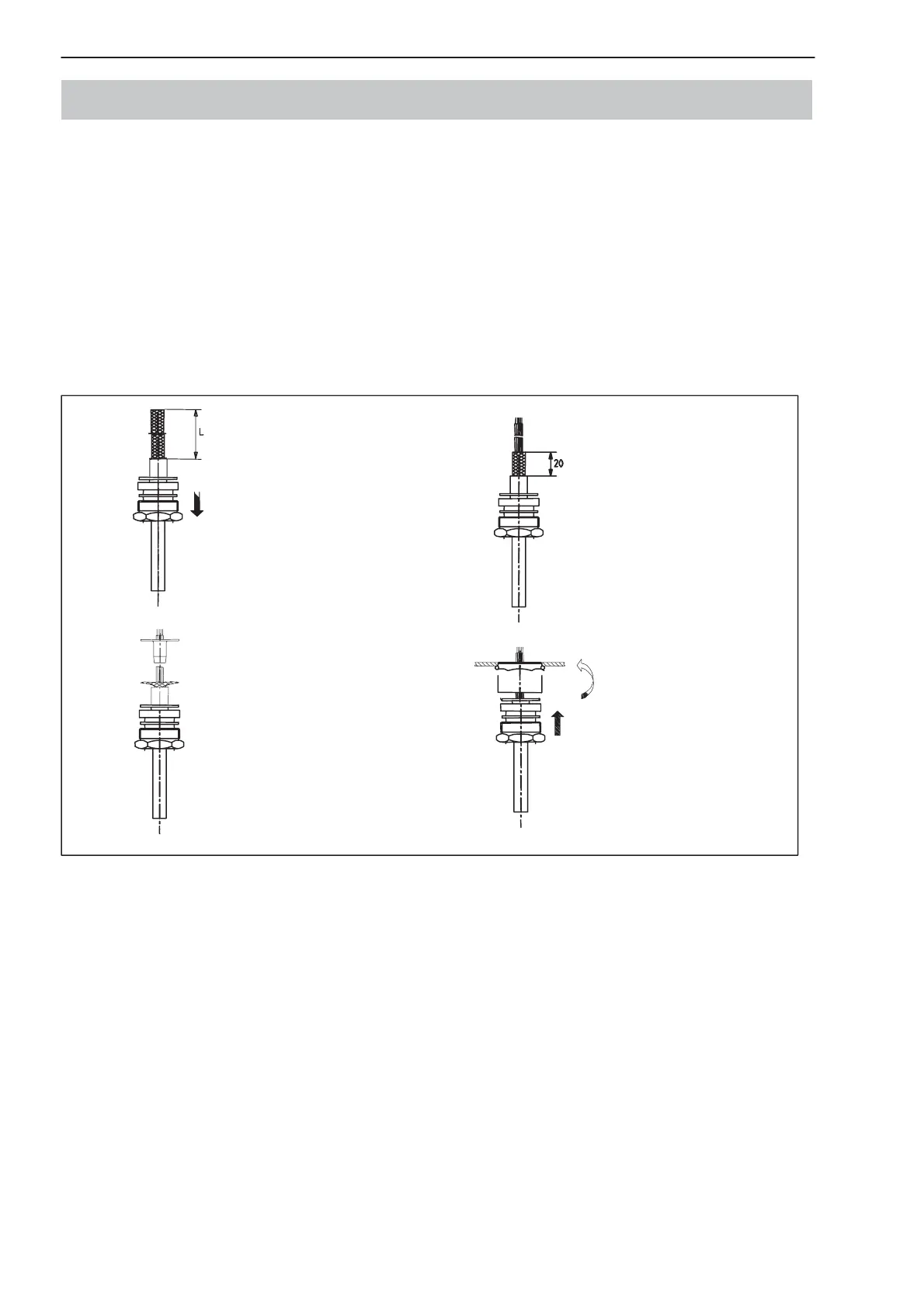

Fig. 1: Conexión mediante atornillamiento prensacable PG
