3 Raccordement du câble par presse-étoupe PG
La ligne de raccordement entre le module AED9x01A et le périphérique doit
absolument présenter un blindage relié à la masse des deux côtés et compor-
ter des connecteurs métalliques. Le blindage doit être raccordé des deux côtés
au presse-étoupe PG et au boîtier du connecteur métallique. Si le périphérique
ne comporte pas de connecteur métallique, il faut alors raccorder le blindage
du câble en nappe en aval de la masse. S’il existe de grandes différences de
potentiel entre le module AED et le périphérique, il faut prévoir d’ajouter une
ligne d’équipotentialité.
1
2
3
4
Selon la longueur L de fil
souhaitée, enlever une
partie de la gaine
extérieure du câble
Faire glisser le
presse−étoupe avec la
bague d’étanchéité et les
bagues de pression sur
l’extrémité du câble.
Disposer le blindage du
câble à la verticale.
Pousser jusqu’en butée la
douille de mise à la terre
entre les fils torsadés et le
blindage du câble, appuyer
le blindage contre le rebord
de la douille et couper le fil
dépassant.
Dénuder et étamer les
extrémités de câble.
Raccourcir le blindage du
câble et dénuder les fils
torsadés.
Faire passer le câble au
travers des supports
intermédiaires jusqu’à ce
qu’il s’engage dans le
boîtier, faire glisser le
presse−étoupe et visser
correctement.

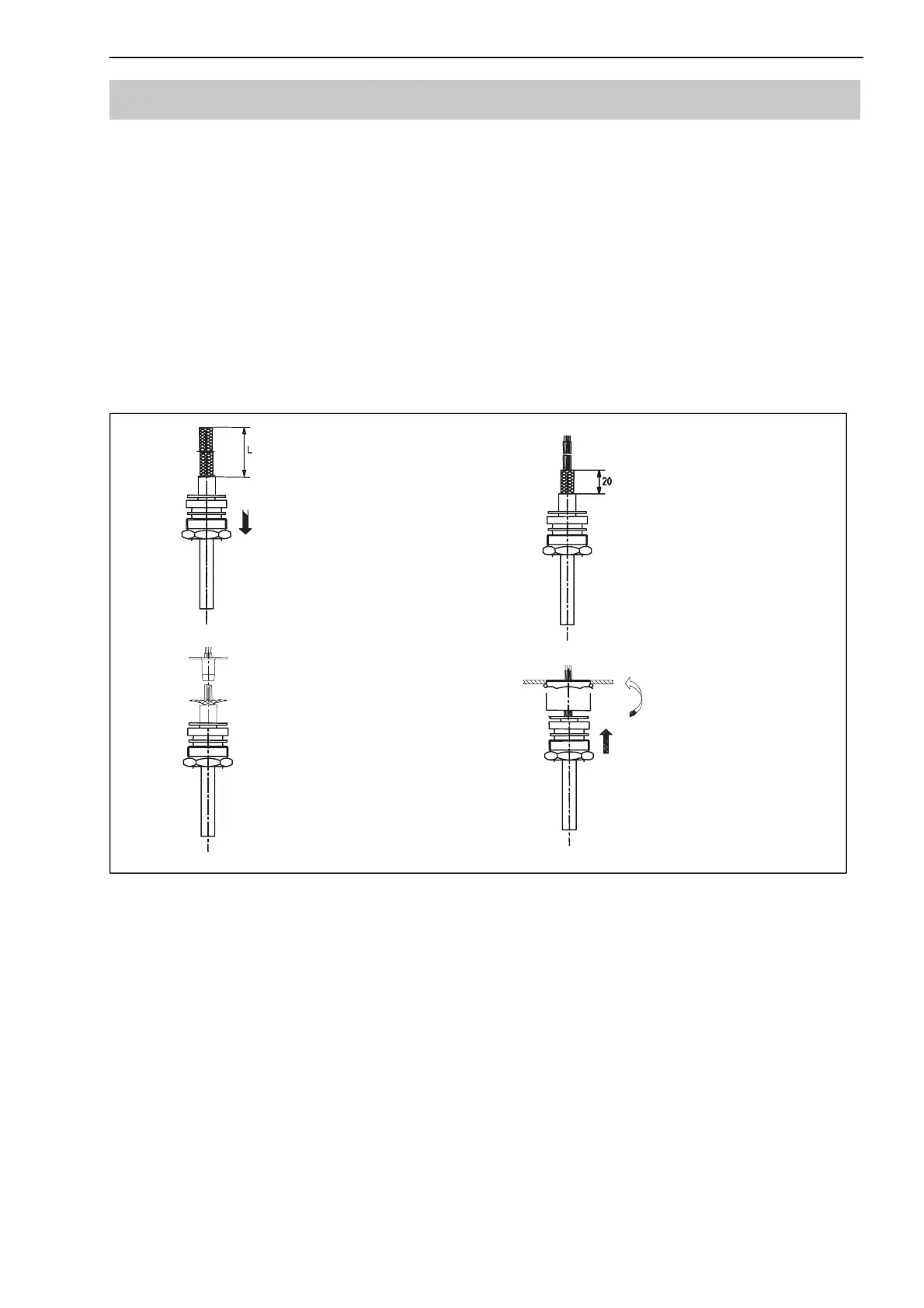

Fig. 1 : Raccordement du câble par presse-étoupe PG
