6.4 Appareil de base AED9401A
Le appareil de base AED9401A complète la fonctionnalité des platines amplifi-
catrices AD et dispose :
• d’une protection mécanique (IP65),
• d’un emplacement pour la platine amplificatrice AD103C,
• d’une tension d’alimentation pour la platine amplificatrice et l’alimentation du
capteur (5 V
C.C.
) (isolation de potentiel),
• d’une résistance totale de pont capteur 80 Ω ... 4000 Ω,
• d’une interface pour CANopen et DeviceNet (isolée du potentiel de l’amplifi-
cateur de mesure),
• de deux entrées numériques et de quatre sorties numériques (isolées du
potentiel de l’amplificateur de mesure),
• d’une protection CEM.
Entrées
numériques
DEL
Tension
d’alimentation
Bus CAN/
DeviceNet
Bus de
diagnostic
Coupure de bus
Terminaison
de bus
Tension
d’alimentation
Sorties
numériques
Select. du bus
CAN Bus
DeviceNet
Connecteur
amplificateur
de mesure Connexion
capteur

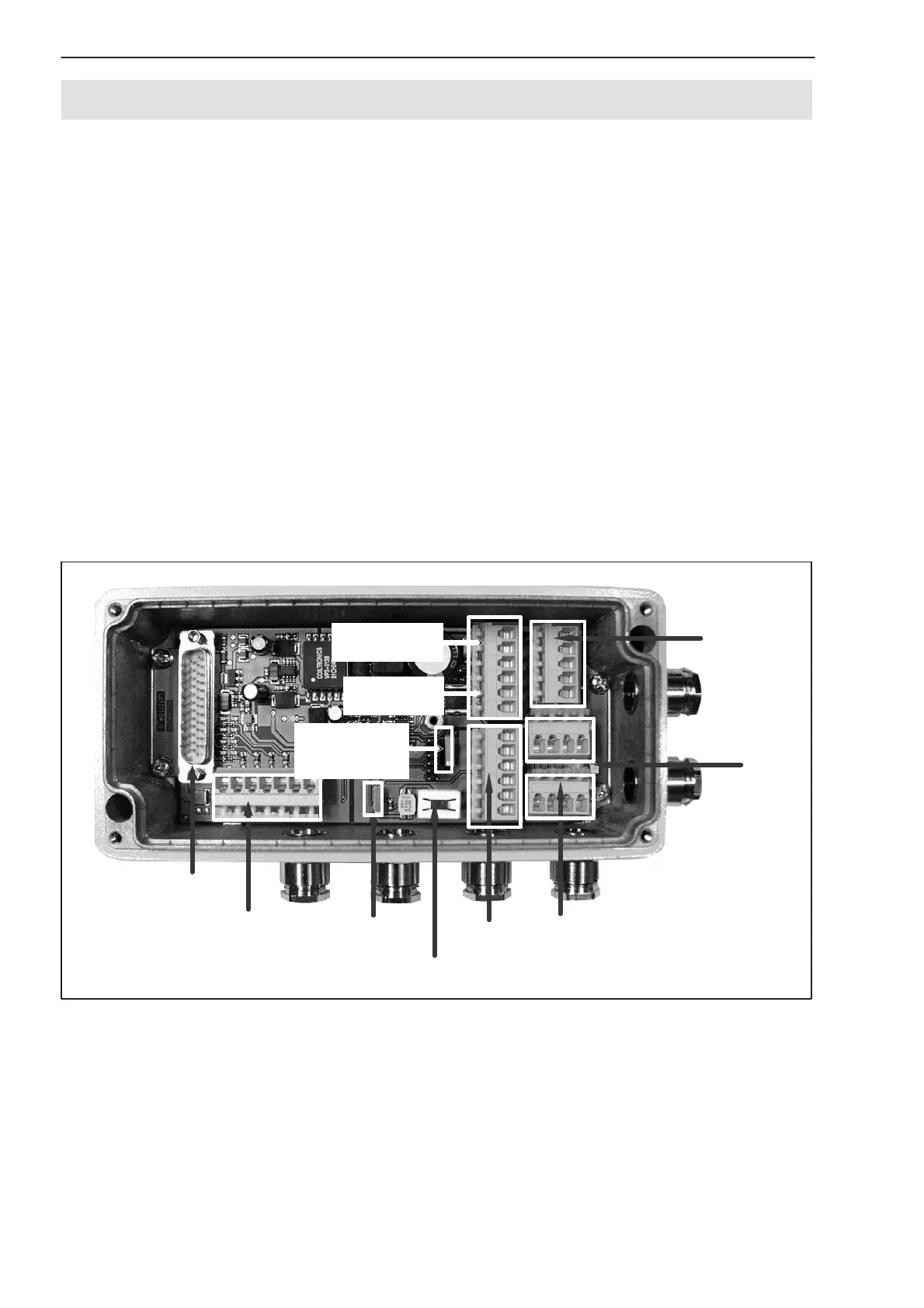

Fig. 7 : Structure mécanique AED9401A (code de raccordement et réglage, voir l’autocollant dans le couvercle)
