6.5 Dispositivo básico AED9501A
La dispositivo básico AED9501A amplía la funcionalidad de la pletina del am-
plificador de medición AD y además ofrece:
• Protección mecánica (IP65)
• Una ranura para la pletina del amplificador de medición AD103C
• Alimentación de tensión para la pletina del amplificador de medición y el
transductor (5 V
DC
) (aislada galvánicamente)
• Resistencia total de puentes del transductor 80 Ω ... 4000 Ω
• Interfaz para CANopen y DeviceNet (aislados galvánicamente del amplifica-
dor de medición)
• Bus de diagnosis
• Entrada digital
• Protección de compatibilidad electromagnética
Conexiones para interfaces,
tensión de alimentación,
entrada de trigger
Ajustes de interfaz
Final del bus
Conexión del
transductor
Conector del
amplificador
de medición

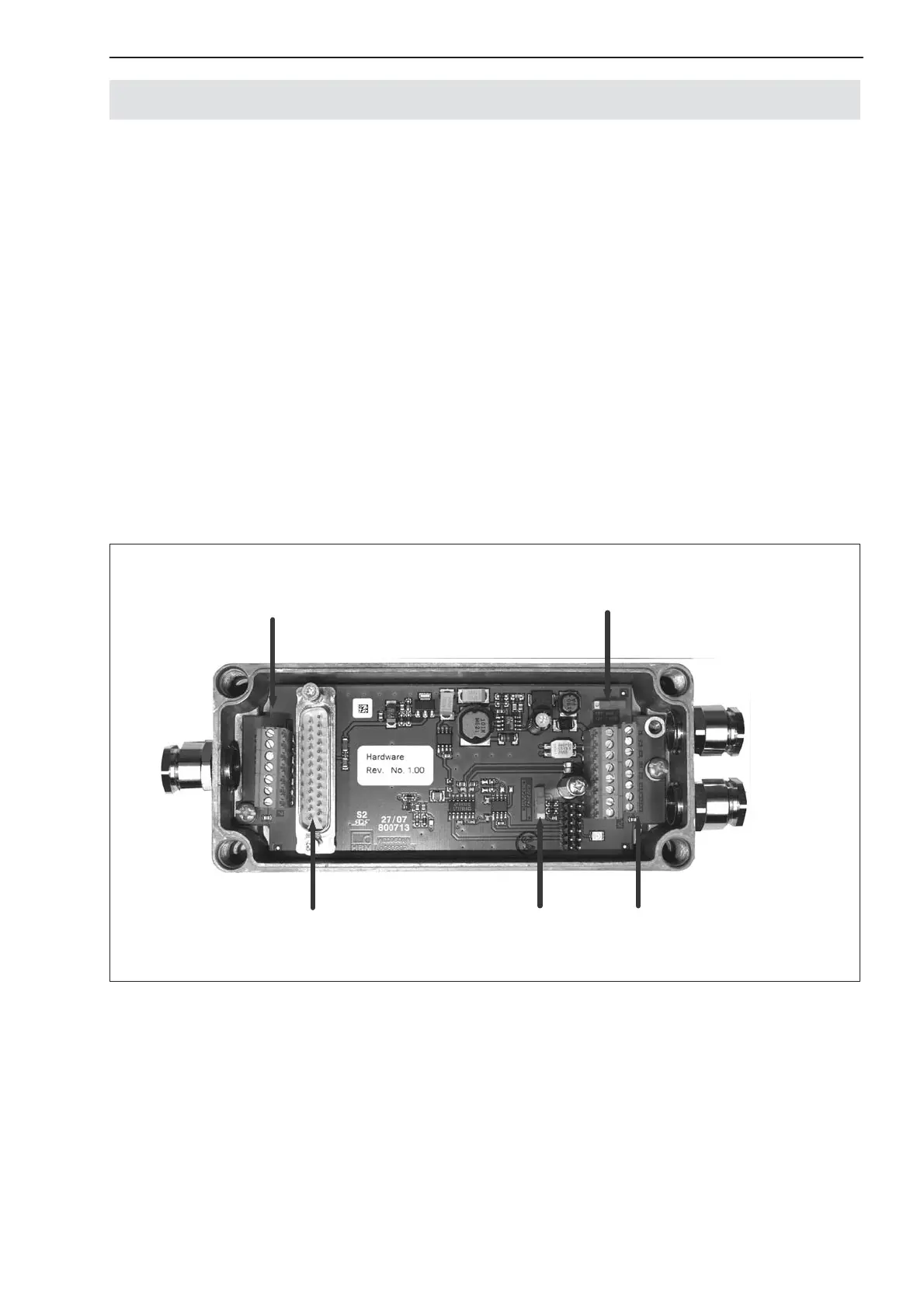

Fig. 8: Estructura mecánica de la AED9501A (para la asignación de las conexiones y ajustes,
ver el adhesivo de la tapa)
