6.2 Dispositivo básico AED9201B
La dispositivo básico AED9201B amplía la funcionalidad de la pletina del am-
plificador de medición AD y además ofrece:
• Protección mecánica (IP65)
• Una ranura para la pletina del amplificador de medición AD103C
• Alimentación de tensión para la pletina del amplificador de medición y el
transductor (5 V
DC
)
• Resistencia total de puentes del transductor 80 Ω ... 4000 Ω
• Interfaces en serie conmutables RS-485 (de cuatro hilos), RS-232 (aislado
galvánicamente del amplificador de medición)
• Dos entradas digitales y seis salidas digitales (aisladas galvánicamente del
amplificador de medición)
• Protección de compatibilidad electromagnética
Conector del
amplificador de medición
Conexiones de
las E/S digitales
Conexión del
transductor
Conmutador de
interfaz
Conexiones de la
alimentación y el interfaz

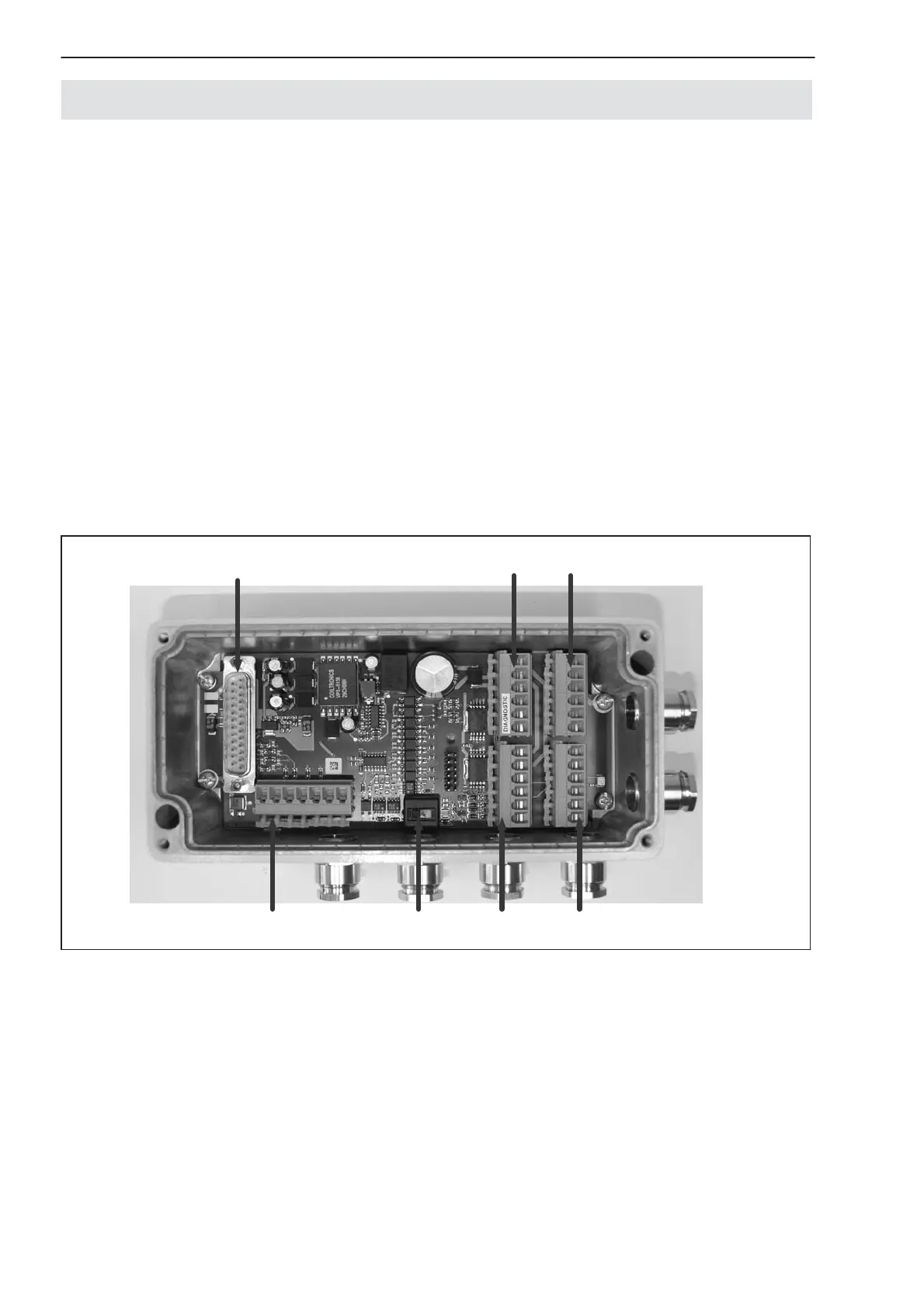

Fig. 5: Estructura mecánica de la AED9201B (para la asignación de las conexiones y ajustes,
ver el adhesivo de la tapa)
