6.4 Dispositivo básico AED9401A
La dispositivo básico AED9401A amplía la funcionalidad de la pletina del am-
plificador de medición AD y además ofrece:
• Protección mecánica (IP65)
• Una ranura para la pletina del amplificador de medición AD103C
• Alimentación de tensión para la pletina del amplificador de medición y el
transductor (5 V
DC
) (aislada galvánicamente)
• Resistencia total de puentes del transductor 80 Ω ... 4000 Ω
• Interfaz para CANopen y DeviceNet (aislados galvánicamente del amplifica-
dor de medición)
• Dos entradas digitales y cuatro salidas digitales (aisladas galvánicamente
del amplificador de medición)
• Protección de compatibilidad electromagnética
Entrada
digital
Alimentatión
de tensión
del LED
CAN-Bus
DeviceNet
Bus de
diagnosis
Conexión
del bus
Alimentación
de tensión
Salida
digital
Selec. de bus
CAN Bus
DeviceNet
Descone-
xión del bus
Conexión del
transductor
Conector del
amplificador
de medición

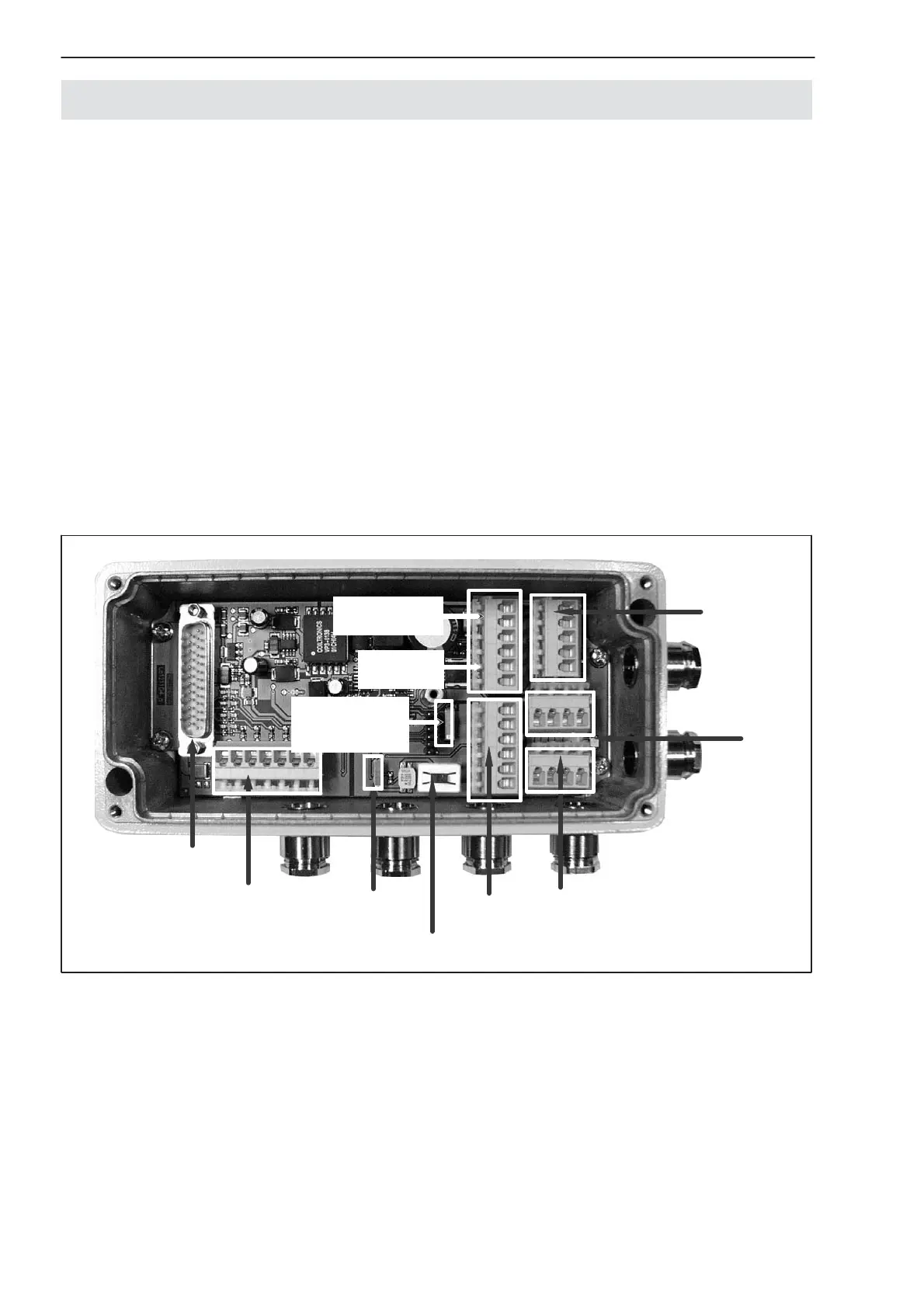

Fig. 7: Estructura mecánica de la AED9401A (para la asignación de las conexiones y ajustes,
ver el adhesivo de la tapa)
