Elettroniche per trasduttori digitali sistema AED
90
A1780−4.3 en/de/fr/es/itHBM
3 Collegamento cavo mediante raccordo a vite PG
Come cavo di collegamento tra AED9x01A e apparecchio partner si può
utilizzare solo un cavo di collegamento con schermatura collegata a terra su
due lati (e connettori metallici). La schermatura deve essere applicata sui due
lati sul raccordo a vite PG (e sull’alloggiamento del connettore metallico). Se
non ha alcun connettore metallico, collegare a terra il cavo schermato. Se tra
AED e apparecchio partner esistono grandi differenze di potenziale di terra,
prevedere anche un conduttore di compensazione del potenziale
1
2
3
4
Rimuovere la guaina
esterna del cavo L in base
alla lunghezza desiderata
per i fili.
Spingere il passacavo a
vite con anello di tenuta e
anelli di pressione
sull’estremità del cavo.
Diversificare la
schermatura in direzione
radiale.
Spingere fino all’arresto la
guaina di terra tra trefoli e
schermatura, spingere la
schermatura sulla flangia
della guaina, tagliare la
lunghezza in eccesso.
Spelare e zincare i
capocorda.
Accorciare la schermatura
e spelare i trefoli.
Spingere fino all’arresto il
cavo attraverso i sostegni
intermedi, spingere in
avanti il passacavo a vite e
avvitare.

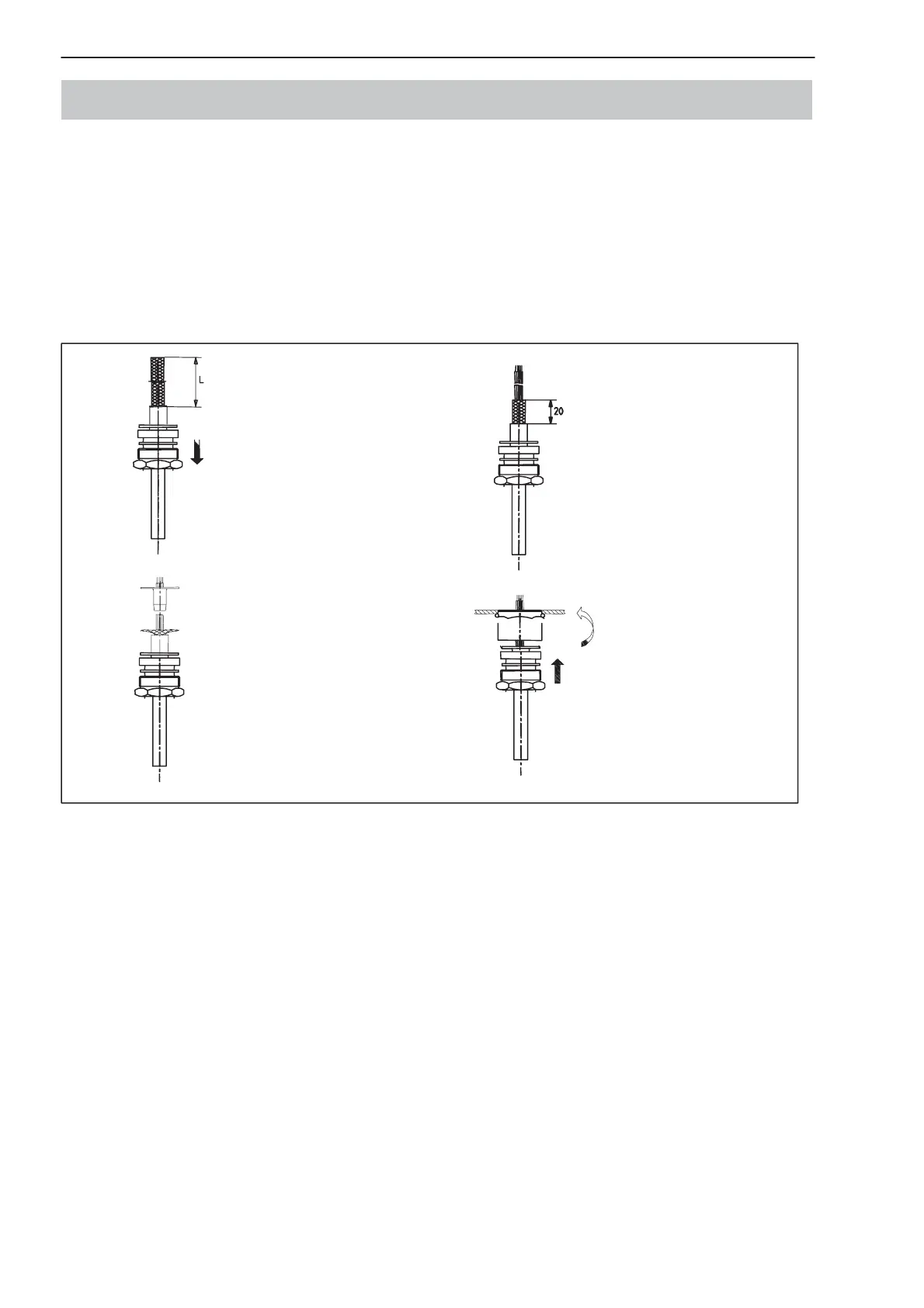

Fig.1: Collegamento cavo mediante raccordo a vite PG
