93
Elettroniche per trasduttori digitali sistema AED
A17804.3 en/de/fr/es/it HBM
6 Struttura meccanica degli apparecchi di base
Le schede amplificatore di misura sono schede innestabili sulla scheda madre
dell’apparecchio base mediante un connettore SubD a 25 poli.
Nell’apparecchio di base si trovano i morsetti per il collegamento di trasduttore,
alimentatore e interfaccia, gli interruttori per la selezione dell’interfaccia e lo
stabilizzatore di tensione. I cavi di collegamento si collegano lateralmente
all’alloggiamento mediante raccordi a vite PG.
Nel coperchio degli apparecchi di base è incollata la scheda con lo schema dei
collegamenti. Al momento del collegamento, verificare che i fili dei cavi non
sporgano dai morsetti (pericolo di formazione di circuiti chiusi), e che il cavo
schermato sia correttamente collegato al raccordo a vite PG (Fig. 1).
6.1 Apparecchio di base AED9101D
L’apparecchio di base AED9101D è ampliato dalla funzionalità delle schede
amplificatore di misura AD, ed offre:
Protezione meccanica (IP65)
Sede di innesto per scheda amplificatore di misura AD103C
Alimentazione per scheda amplificatore di misura e trasduttore (5 V
DC
)
Resistenza ponte totale trasduttore 40 Ω ... 4000 Ω
Interfacce seriali selezionabili RS-422, RS-485, RS-232
Un ingresso digitale
Protezione EMC
Collegamento
trasduttore
Impostazioni
interfaccia
Terminazione bus
RS-485
Interfaccia, alimentazione
tensione, ingresso trigger,
diagnosi
Collegamento
amplificatore di misura AD103C

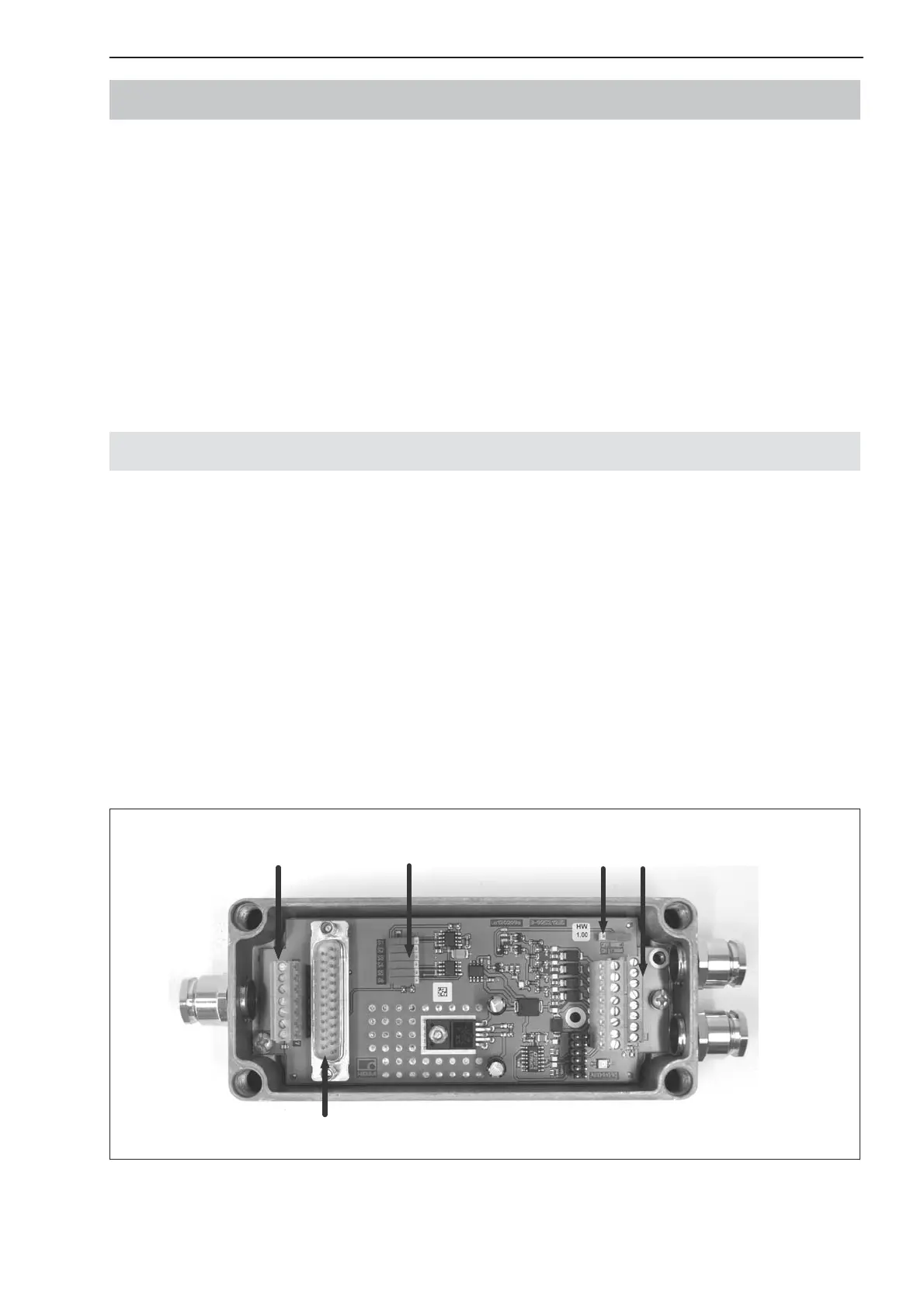

Fig. 4: Struttura meccanica AED9101D (per assegnazione pin e impostazione, vedere adesivo nel coperchio)
