2 Anwendung
Das Modul RM4220 ist ein Verstärker für Sensoren mit Dehnungsmessstreifen.
Der Verstärker bietet eine sehr einfache und praktische Einstellung des Null
punktes und des Endwertes mit DIP‐Schaltern und Potentiometern. Die Brük
kenspeisespannung ist wählbar 5 oder 10V. Das Ausgangssignal kann 0 …
10 V oder 10 V betragen und gleichzeitig 4 … 20 mA.
Der Anschluss des Aufnehmers ist in Vierleiter‐ oder Sechsleiter‐Technik mög
lich. Wenn Sie die Sechsleiter‐Technik verwenden, können Sie die Einflüsse
der Widerstände bzw. der Widerstandsänderung der Verlängerungskabel
vernachlässigen.
Das Gehäuse in Polyamid PA Typ PHOENIX EM kann auf jede Tragschiene
nach DIN EN 60715 aufgesteckt werden. Die Tragschiene muss sich innerhalb
eines EMV‐festen Gehäuses befinden, z.B. in einem Schaltschrank.
Spannungs
versorgung
24 V   15 V
Speisespannung 5/10V
Verstärker + Filter
Ausgabe‐
Schnittstelle
Verstärkung
Null
Spannungsver
sorgung 24V
Ausgang
0 … 10V oder
10V
Ausgang
4 … 20mA
GND
GND
GND

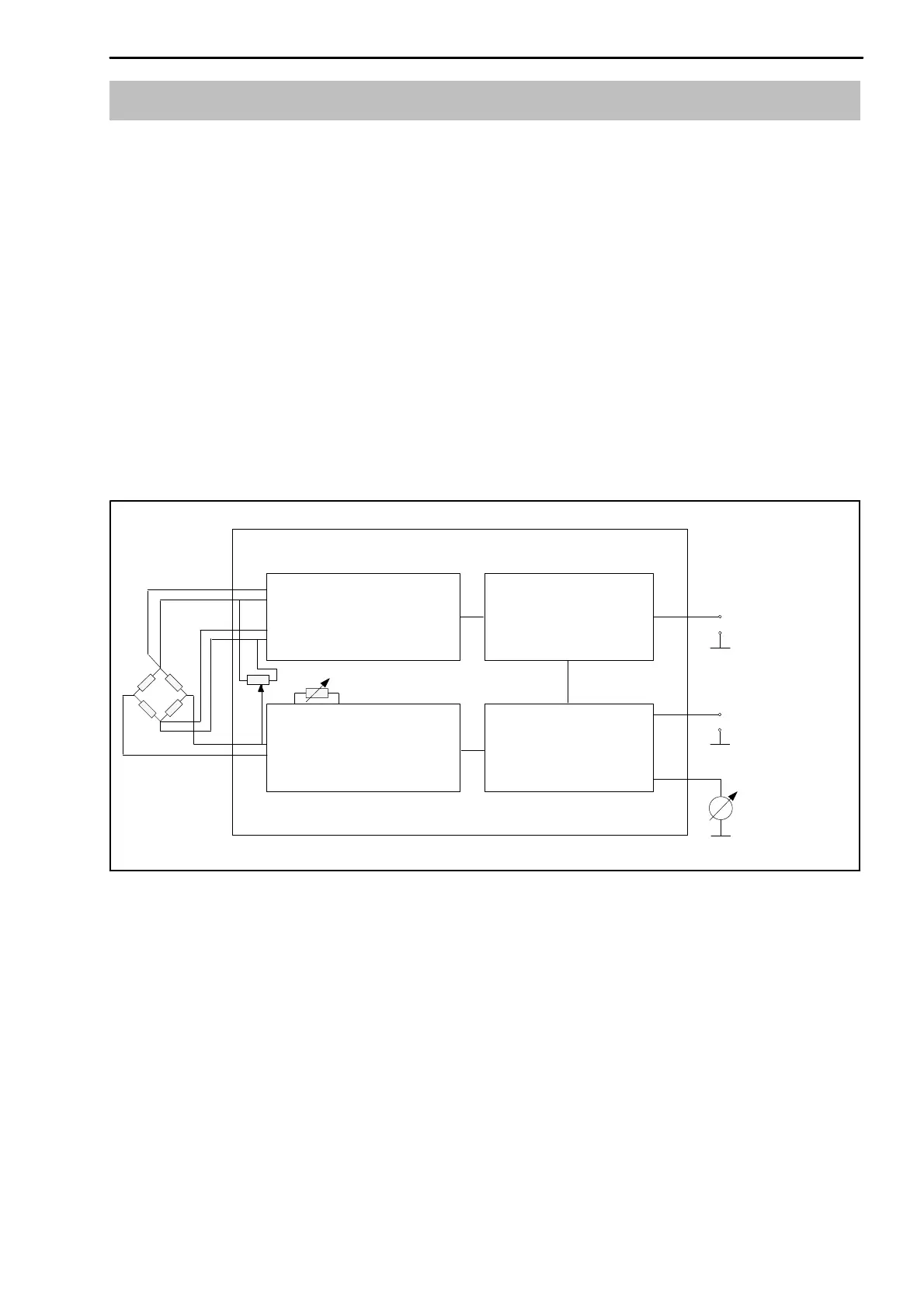

Abb. 2.1: Prinzipbild
