HBM RM4220 - Filter Einstellen; 6 Abmessungen

RM4220
34
A1091-4.0 en/deHBM
GAIN V
E
= 10VV
E
= 5V
7 0,234 - 0,5 0,117 - 0,25
8 unbenutzt unbenutzt
5.5 Filter einstellen
Die Filterbandbreite lässt sich mit den Widerständen R28, 29 und 30 (SMD-
Bauform) oder R25, 26 und 27 (konventionelle Technik) modifizieren.
R28, 29, 30 oder R25, 26, 27 Bandbreite
kΩ Hz
- 3 (Werkseinstellung)
72,00 10
10,60 50
5,16 100
1,00 500
0,50 1000
0,10 5000

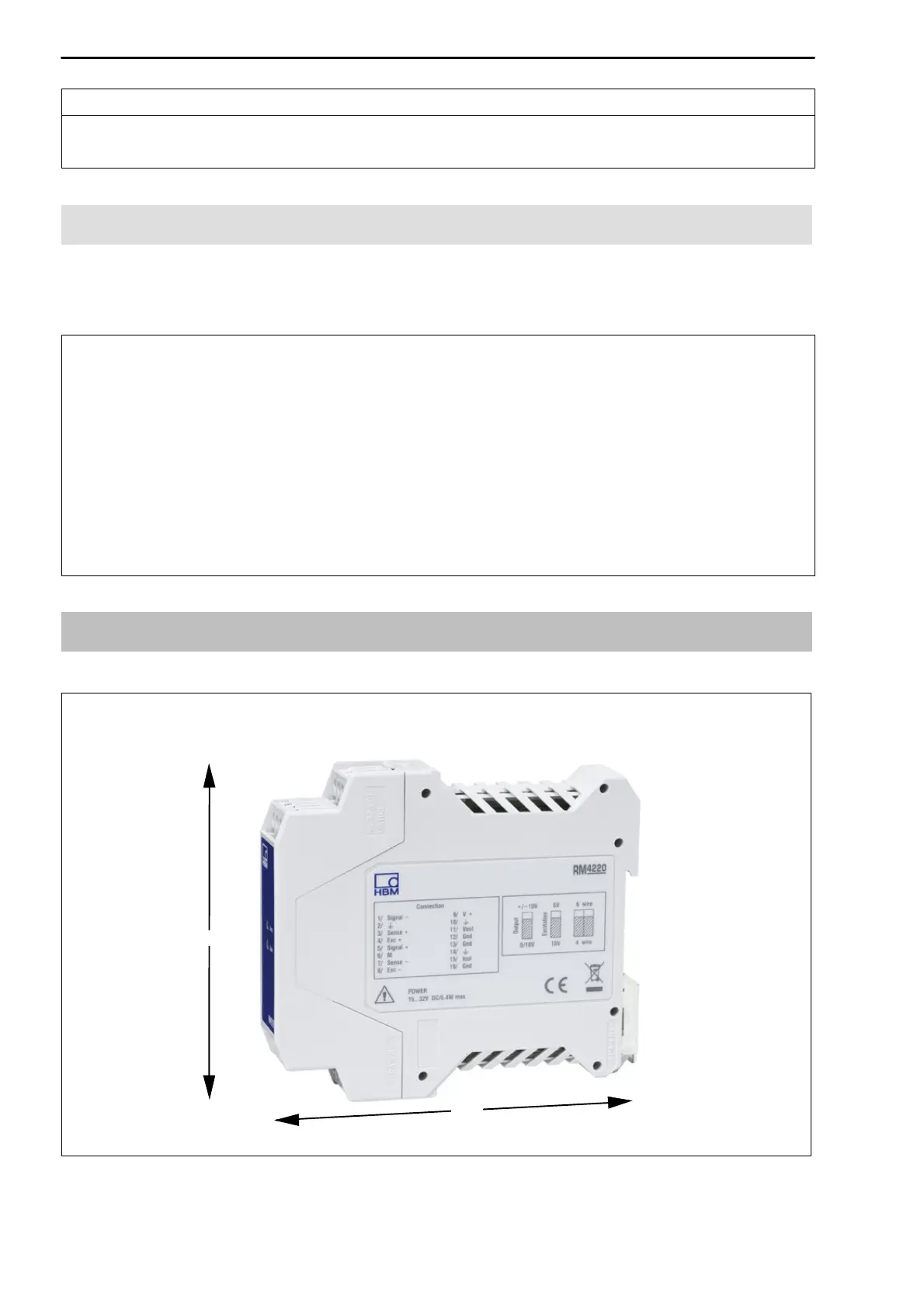

6 Abmessungen
114
99
Abmessungen in mm
